238 9469372990 Rev B
English Español
Set Establecer
Output Salida
Set Priority Latch Establecer enclavamiento de prioridad
Output Salida
Drop Out Timer Cronómetro de desactivación
Initiate Iniciar
Output Salida
Pick Up Timer Cronómetro de captación
∗ Cuando deba seleccionar el tipo de símbolo para las compuertas lógicas, haga clic en los botones de
opciones en la barra de herramientas de BESTlogicPlus.
Programación de cronómetros de captación y de desactivación
Para programar los ajustes de los cronómetros lógicos, utilice el Explorador de ajustes en BESTCOMSPlus
para abrir las ramificaciones de los cronómetros lógicos/lógica programable de BESTlogicPlus. Introduzca la
etiqueta de Nombre que quiere que aparezca en el bloque de lógica del cronómetro. El intervalo del valor
del retardo es de 0 minutos a 250 horas en incrementos de 1 hora, de 0 horas a 250 minutos en
incrementos de 1 minuto, o de 0 segundos a 1800 segundos en incrementos de 0,1 segundos.
A continuación, abra la pestaña Componentes dentro de la ventana BESTlogicPlus y arrastre un cronómetro
a la cuadrícula del programa. Haga clic con el botón derecho en el cronómetro para seleccionar el cronómetro
que quiere usar, el cual se estableció anteriormente en la ramificación cronómetros lógicos. Aparecerá el
cuadro de diálogo Propiedades de cronómetros lógicos. Seleccione el cronómetro que quiere usar.
En la Figura 147 se muestran los bloques lógicos de los cronómetros lógicos de captación y
desactivación.La precisión es de ±15 milisegundos.
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03

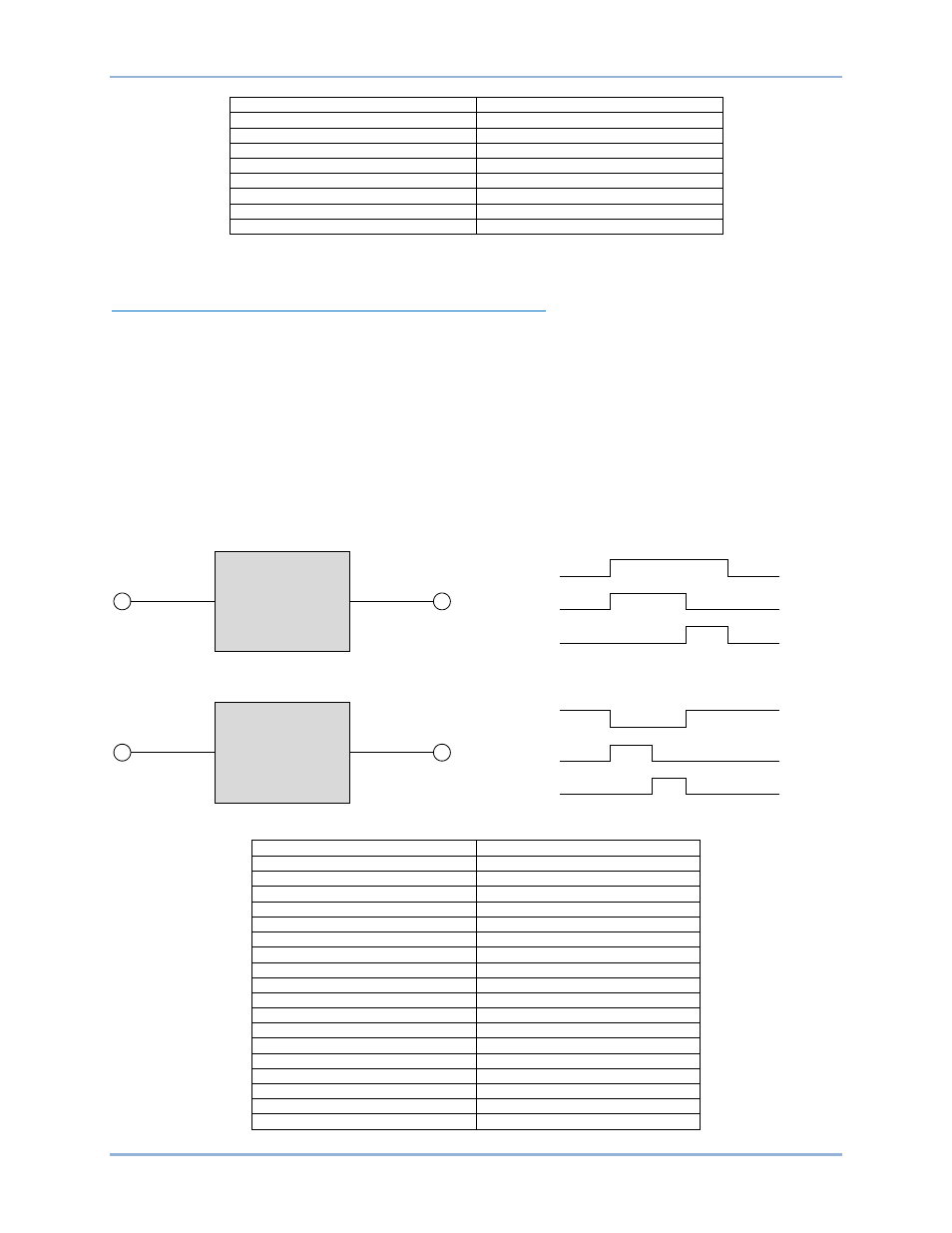

Figura 147. Bloques lógicos de los cronómetros lógicos de captación y desactivación
English Español
Initiate Iniciar
Pickup Timer Cronómetro de captación
Output Salida
Block Bloqueo
Trip Disparo
Set Establecer
ATS ATS
Raise Subir
Lower Bajar
Trigger Disparador
Start Arrancar
Stop Detener
Status Estado
Open Abrir
Close Cerrar
Dialout Conexión saliente
Paralleled En paralelo
Inhibit Inhibir
BESTlogic™Plus DGC-2020HD
