d. Si se desea tener entradas físicas que puedan solicitar comandos de apertura y cierre de

disyuntor, conecte las entradas que desee con las entradas de comandos de apertura y cierre

del elemento de disyuntor. Estas entradas deben ser pulsadas. Si ambas entradas cierran

al mismo tiempo, el disyuntor no cambiará de estado. Si no se desea tener las entradas de

los comandos del disyuntor, conecte un objeto de entrada “Lógica 0” para abrir y cerrar las

entradas de comando del bloque del disyuntor.

3.

Haga clic en el botón Guardar una vez que haya completado la configuración de la lógica.

4.

Desde el menú desplegable Comunicación, seleccione Cargar lógica a dispositivo para cargar

la lógica en el DGC-2020HD si este está conectado, o bien, guarde el archivo de configuración

si está trabajando fuera de línea.

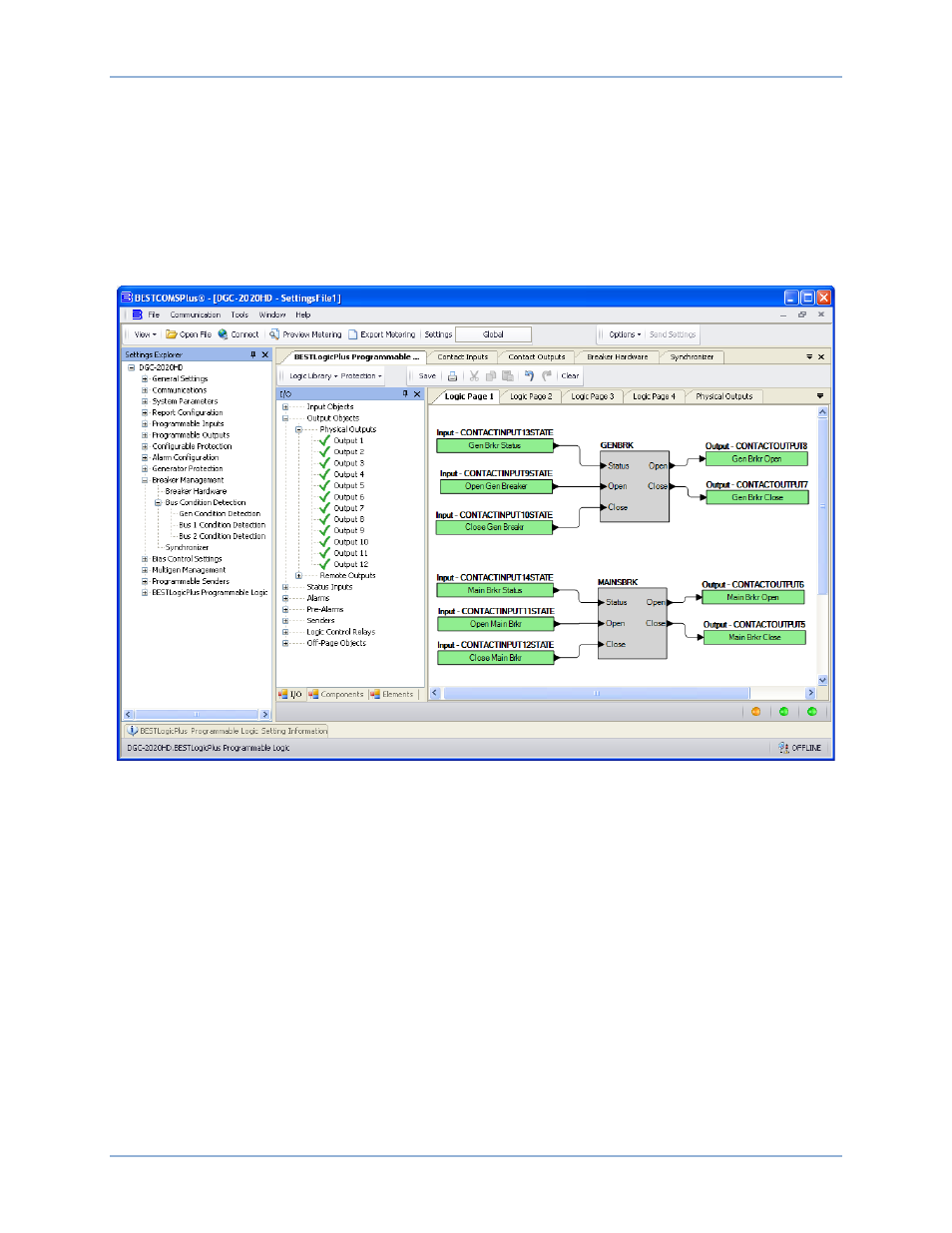

Figura 41. Explorador de ajustes, pantalla de Lógica programable de BESTlogicPlus

Detección de la condición del bus

Ruta de navegación de BESTCOMSPlus

®

: Settings Explorer, Breaker Management,

Bus Condition Detection
Ruta de navegación del panel frontal: Settings Explorer > Breaker Management > Bus Condition

Los umbrales de condición del bus determinan cuándo se considera que el bus del generador, el bus 1

y el bus 2 están estables o inactivos.
Cada bus tiene su propia pantalla de ajustes. Entre ellas, se incluyen las pantallas Detección de condición

del generador, Detección de condición del bus 1 y, opcionalmente, Detección de condición del bus 2.

En cada pantalla se proporcionan los ajustes de los umbrales trifásicos y monofásicos. A continuación,

se describe la pantalla Detección de condición del generador. Las pantallas Detección de condición

del bus 1 y Detección de condición del bus 2 son idénticas en cuanto a funciones a la pantalla anterior

Detección de condición del generador.
En la

Figura 42

se muestra la pantalla Detección de condición del generador. La pantalla Detección de

condición del bus 1 y, opcionalmente, la pantalla Detección de condición del bus 2 también se pueden

encontrar en la categoría Detección de condición del bus. Los ajustes se detallan en la Tabla 35.
