122

9469372990 Rev B

estatismo de tensión determina el factor de ganancia aplicado al porcentaje de estatismo de tensión para

compensar las diferencias del regulador y alcanzar el estatismo deseado. Para probar el estatismo, la

unidad debe estar funcionando a plena carga y se debe comparar la tensión resultante en el generador

con el estatismo deseado. Si no es posible hacer funcionar la unidad a plena carga, la prueba de estatismo

puede realizarse con una carga parcial. La tensión esperada se determina mediante la siguiente ecuación.
Reducción de tensión esperada con estatismo - (carga real/capacidad de máquina) ∗ (porcentaje de

estatismo/100) ∗ tensión nominal
Si la caída de tensión real no concuerda con el valor esperado, calcule el error dividiendo la caída

esperada por la caída real y coloque el resultado como ganancia de estatismo.
El gradiente de rampa se define como el porcentaje de la capacidad de la máquina en que esta elevará

su Var/FP durante el proceso de carga o de colocación en línea. La máquina también utiliza este gradiente

para la descarga, antes de enfriarse. Si hay solo una máquina en línea, no se aplicará la operación de

aumento gradual en rampa.
Después de incrementar gradualmente (en rampa) la salida de kVAr de un generador para colocarlo

en línea o fuera de línea, podría producirse un exceso. La probabilidad de que se obtenga un exceso de

kVAr aumentará a medida que aumente el gradiente de la rampa. Generalmente, el exceso se reduce al

disminuir el gradiente de la rampa al valor más bajo que se pueda ajustar. Si el exceso continúa siendo

un problema, se puede utilizar el ajuste de Reducción de exceso de rampa. Un ajuste de reducción de

exceso del 0 % no afectará el exceso. Un ajuste del 100 % reducirá al máximo el exceso. La Reducción

de exceso de rampa debe estar establecida en el nivel óptimo. Una reducción insuficiente puede

provocar un exceso, mientras que una reducción excesiva puede producir un subimpulso.

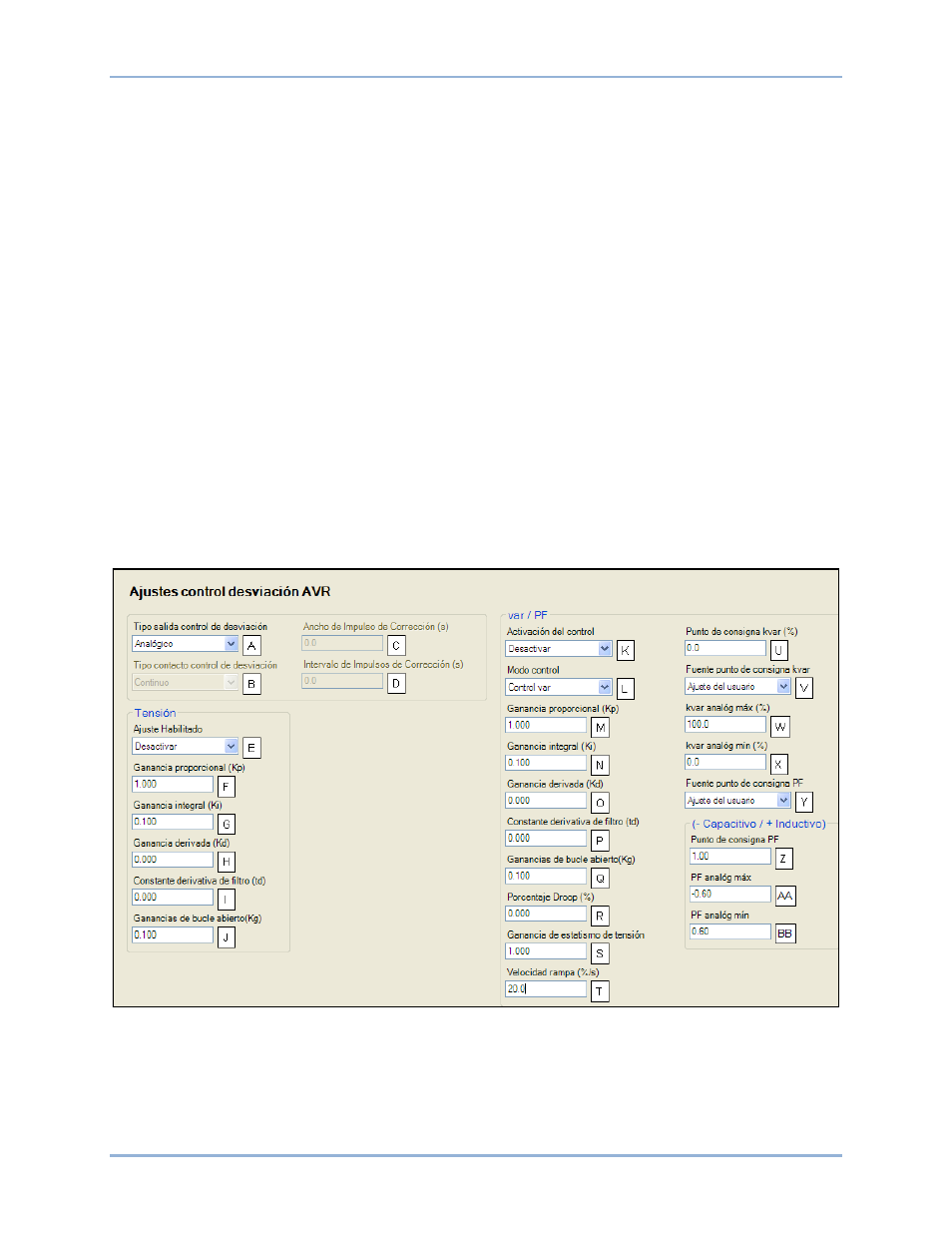

La pantalla de Ajustes de control de desvío del AVR de BESTCOMSPlus se ilustra en la Figura 59.

Los ajustes se detallan en la Tabla 37.

Figura 59. Explorador de ajustes, Ajustes de control de desvío, Ajustes de control de desvío del AVR

Ajustes de Control Desvío

DGC-2020HD
