254 9469372990 Rev B
Cómo cargar un archivo de BESTlogicPlus
Para cargar un archivo de BESTlogicPlus al DGC-2020HD, primero debe abrir el archivo a través
de BESTCOMSPlus o crear el archivo usando BESTCOMSPlus. Luego, abra el menú Comunicación
y seleccione Cargar lógica al dispositivo.
Cómo descargar un archivo de BESTlogicPlus
Para descargar un archivo de BESTlogicPlus del DGC-2020HD, debe abrir el menú Comunicación y
seleccionar Descargar ajustes y lógica del dispositivo. Si la lógica de BESTCOMSPlus ha cambiado, se abrirá
un cuadro de diálogo preguntándole si quiere guardar los cambios de la lógica actual. Puede elegir Sí o No.
Después de haber tomado la acción requerida para guardar o no la lógica actual, se ejecuta la descarga.
Cómo imprimir un archivo de BESTlogicPlus
Para hacer una vista previa de la impresión, haga clic en el ícono Vista previa de impresión ubicado en la
barra de herramientas de la Lógica programable de BESTlogicPlus. Si desea imprimir en una impresora,
seleccione el ícono de impresora en la esquina superior izquierda de la pantalla Vista previa de impresión.
Puede saltear la vista previa de impresión e ir directamente a imprimir haciendo clic en el ícono de impresora
en la barra de herramientas de la Lógica programable de BESTlogicPlus. Se abre el cuadro de diálogo
Seleccionar vistas para imprimir, lo que le permite verificar qué vistas quiere imprimir. A continuación, se abre
el cuadro de diálogo con la típica opción de Windows para configurar las propiedades de la impresora. Ejecute
este comando según sea necesario y seleccione Imprimir.
También se proporciona el ícono Configurar página en la barra de herramientas de la Lógica programable
de BESTlogicPlus, lo que le permite seleccionar el Tamaño del papel, la Fuente del papel, la Orientación
y los Márgenes.
Cómo borrar el diagrama lógico en pantalla
Haga clic en el botón Borrar para borrar el diagrama lógico y volver a comenzar.
Ejemplos de BESTlogic™Plus
Ejemplo 1: Conexiones del bloque lógico GENBRK

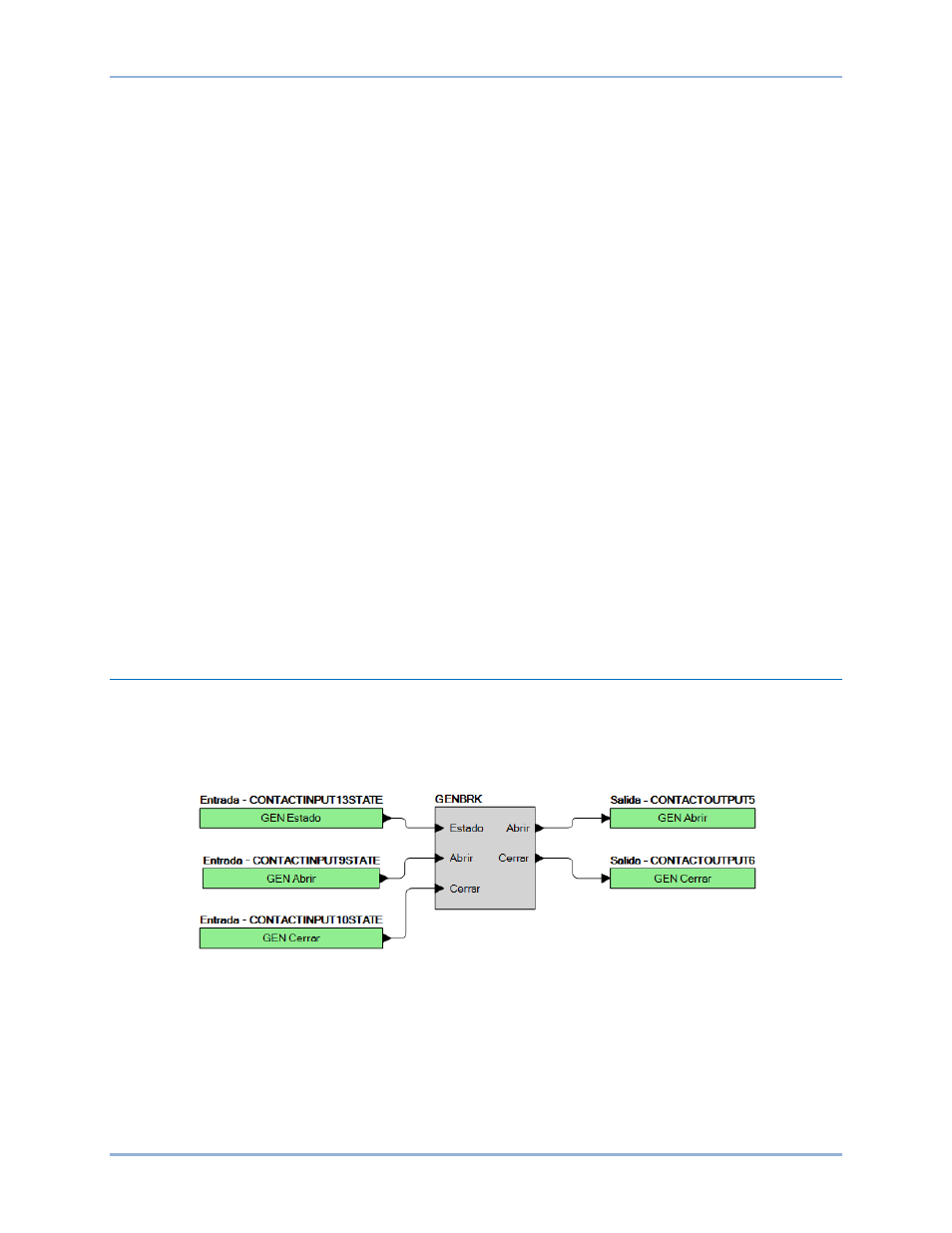

La Figura 150 ilustra el bloque lógico GENBRK, tres bloques lógicos de entrada y dos bloques lógicos
de salida. La salida 3 está activa mientras que GENBRK envía un comando “abrir disyuntor” y la Salida 4
está activa mientras que GENBRK envía un comando “cerrar disyuntor”.
Figura 150. Ejemplo 1: Conexiones del bloque lógico GENBRK
Ejemplo 2: Conexiones de compuerta AND
La Figura 151 ilustra una conexión típica de compuerta AND. En este ejemplo, la Salida 11 se activará
cuando la alarma de bajo nivel de combustible Y la alarma de baja presión de aceite son verdaderas.
BESTlogic™Plus DGC-2020HD
