9469372990 Rev B 343
Conexiones lógicas
Las conexiones lógicas de protección de entradas de termopar remotas se establecen en la pantalla
BESTlogicPlus, en BESTCOMSPlus. El bloque lógico Entrada de termopar 1, Entrada de estado de
umbral 1 se ilustra en la Figura 199. La salida es verdadera (true) durante una condición de disparo.
Los bloques lógicos de la alarma y la prealarma son similares.
English Español
Status Input Entrada de estado
THERM CPL 1 TERMOPAR 1

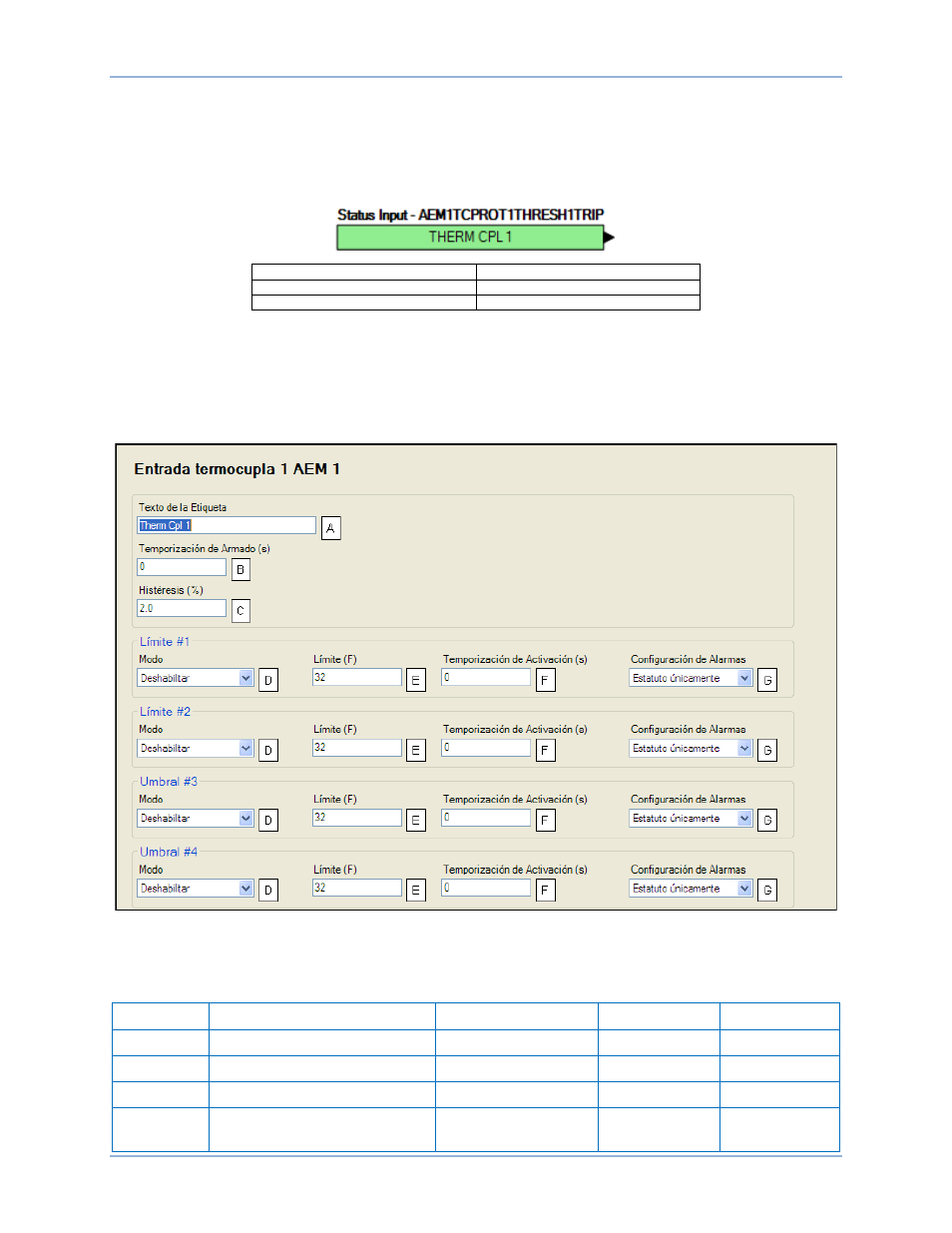

Figura 199. Bloque lógico de protección de entradas de termopar remotas
Ajustes de funcionamiento
Los ajustes de funcionamiento de protección de entradas de termopar remotas se configuran en la
pantalla de ajustes AEM x entrada de termopar #y (donde x = 1 a 4 e y = 1 o 2) (Figura 200) en
BESTCOMSPlus. Los ajustes se detallan en la Tabla 89.
Figura 200. Explorador de ajustes, Entradas programables, Entradas analógicas remotas,
Entrada de termopar n.° 1 de AEM 1
Tabla 89. Ajustes para AEM x Entrada de termopar #y
Referencia Ajuste Intervalo Incremento Unidad
A Texto de etiqueta n/d n/d n/d
B Retardo de armado 0 a 300 1 segundos
C Histéresis 0 a 100 0,1 %
D Modo
Inhabilitado,
Superior o Inferior
n/d n/d
DGC-2020HD AEM-2020
