9469372990 Rev B 357
Notas
1. Si el CEM-2020 proporciona un extremo del bus J1939, se debe
instalar una resistencia terminal de ½ vatio y 120 Ω en los
terminales P1- BA (CANB) y P1- AL (CANA).
2. Si el CEM-2020 no forma parte del bus J1939, el adaptador que
conecta el CEM-2020 al bus no debe exceder los 914 mm (3 pies)
de longitud.
3. La longitud máxima del bus, sin incluir los adaptadores, es de
40 m (131 pies).
4. El drenaje J1939 (blindaje) debe conectarse a tierra en un punto,
únicamente. Si se realiza una conexión a tierra en cualquier otro
lugar, no se debe conectar el drenaje al CEM-2020.
DGC-2020HD
CEM-2020
Other
Devices
P0069-99
Engine
120 ohm
Termination
CAN-H
CAN-L
AEM-2020
(Optional)
120 ohm
Termination
Bus
Stub

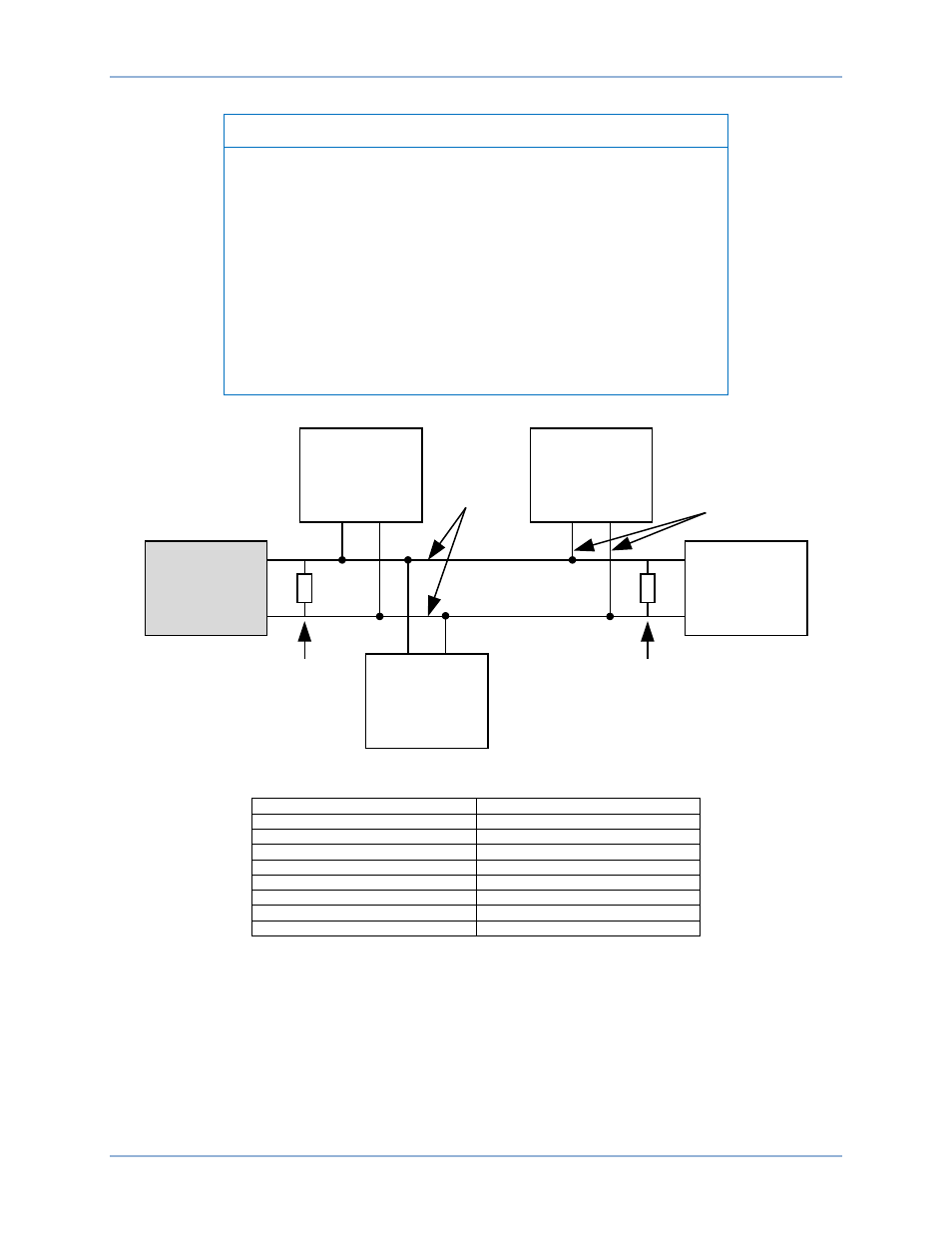

Figura 206. Interfaz CAN con un dispositivo CEM-2020 que proporciona un extremo del bus
English Español
(Optional) (Opcional)
120 ohm Termination Terminación de 120 ohmios
Bus Bus
CAN-H CAN-A
CAN-L CAN-B
Other Devices Otros dispositivos
Stub Adaptador
Engine Motor
DGC-2020HD CEM-2020
