9469372990 Rev B 111
4. Abra la pantalla Salidas de contacto en el Explorador de ajustes, dentro de Salidas programables.
Seleccione las salidas adecuadas y etiquételas para Cierre del disyuntor y Apertura del disyuntor.
Si utiliza salidas de contacto en el DGC-2020HD para el control del regulador y del regulador de
tensión, aquí también se puede etiquetar la salida de contacto. Consulte la Figura 49.

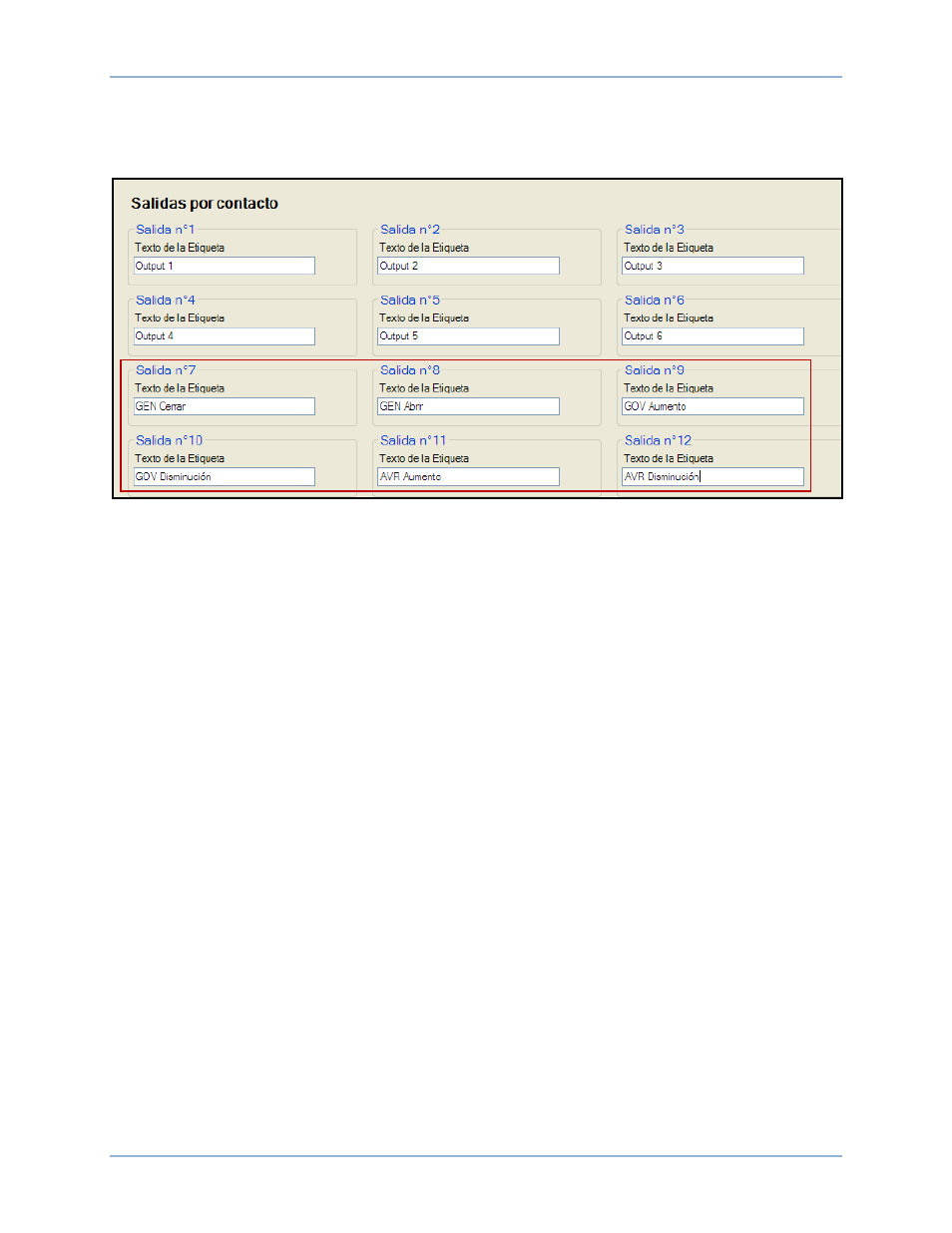

Figura 49. Explorador de ajustes, Salidas programables, Salidas de contacto
5. Abra la pantalla Hardware del disyuntor en el Explorador de ajustes, dentro de Administración
del disyuntor. En esta pantalla, ingrese los ajustes correspondientes a los siguientes parámetros.
Consulte la Figura 50.
a. Tiempo de espera de cierre del disyuntor: Este es el intervalo de tiempo durante el cual se
espera que el disyuntor pase de abierto a cerrado o de cerrado a abierto. Si no cambia de
estado dentro del tiempo especificado, se anunciará una falla del disyuntor del generador
o de la red principal. Cuando se produce una falla del disyuntor del generador, se anuncia
la Falla de disyuntor cerrado del generador o la Falla de disyuntor abierto del generador.
Cuando se produce una falla en el disyuntor de la red principal, se anuncia una Falla en
cierre de disyuntor de red principal o una Falla en apertura de disyuntor de red principal.
b. Disyuntor del generador:
i. Habilite el parámetro Cierre de bus inactivo habilitado si desea cerrar un bus inactivo.
ii. Establezca el tipo de contacto y los tiempos de pulsos si se usan contactos pulsados.
iii. Establezca el tiempo de cierre del disyuntor. Se trata del tiempo que el sincronizador
anticipatorio emplea para calcular el ángulo de avance antes del ángulo de
deslizamiento de 0 grados en el que se emitirá el comando de cierre del disyuntor.
c. Disyuntor de red principal:
i. Establezca el disyuntor de la red principal según su configuración, si usa uno;
de lo contrario, no lo configure.
ii. Si el disyuntor de la red principal está configurado, establezca el tipo de contacto y
los tiempos de pulsos, en caso de que se utilicen contactos pulsados.
iii. Si el disyuntor de la red principal está configurado, establezca el tiempo de cierre del
disyuntor. Se trata del tiempo que el sincronizador anticipatorio emplea para calcular
el ángulo de avance antes del ángulo de deslizamiento de 0 grados en el que se
emitirá el comando de cierre del disyuntor.
DGC-2020HD Sincronizador
