9469372990 Rev B 213
Estas pantallas permiten al usuario editar los ajustes generales, las comunicaciones, los parámetros del
sistema, las entradas programables, las salidas programables, la configuración de las alarmas, la protección
del generador, el manejo del disyuntor, los emisores programables y la lógica programable de BESTlogicPlus.
Será necesaria la configuración lógica después de hacer algunos cambios en los ajustes. Para obtener
más información, consulte el capítulo BESTlogicPlus.
Explorador de medición
El Explorador de medición es una herramienta conveniente dentro BESTCOMSPlus, que se utiliza para
navegar por las diferentes pantallas de medición del complemento del DGC-2020HD.
Estas pantallas permiten al usuario ver los datos del sistema en tiempo real, incluso valores de tensión
y corriente del generador, estado de entrada y salida, alarmas, informes y otros parámetros. Consulte
el capítulo Medición para obtener información sobre el Explorador de medición.
BESTspace™
BESTspace ofrece la capacidad de administrar espacios de trabajo personalizados. Un espacio de trabajo
consta de la posición y el tamaño de todas las pantallas abiertas dentro BESTCOMSPlus. Los espacios
de trabajo de guardados previamente se pueden cargar rápidamente para adaptarse a la tarea específica.
Se puede guardar cualquier cantidad de diferentes espacios de trabajo, incluso un espacio de trabajo
predeterminado que se carga cuando se inicia el complemento DGC-2020HD. Las pantallas Explorador
de medición y Explorador de ajustes se pueden guardar de forma independiente en el archivo de espacio
de trabajo. Se proporciona un cuadro Comentarios para escribir una descripción o dejar notas para cada
espacio de trabajo guardado. Para acceder a BESTspace, haga clic en Ver (en la barra de menú inferior)
y mantenga el ratón sobre BESTspace. Figura 141 ilustra las opciones de BESTspace que se encuentran
en el menú desplegable Ver. Figura 142 ilustra las opciones incluidas en la pantalla del Cargar/guardar
archivo de espacio de trabajo.

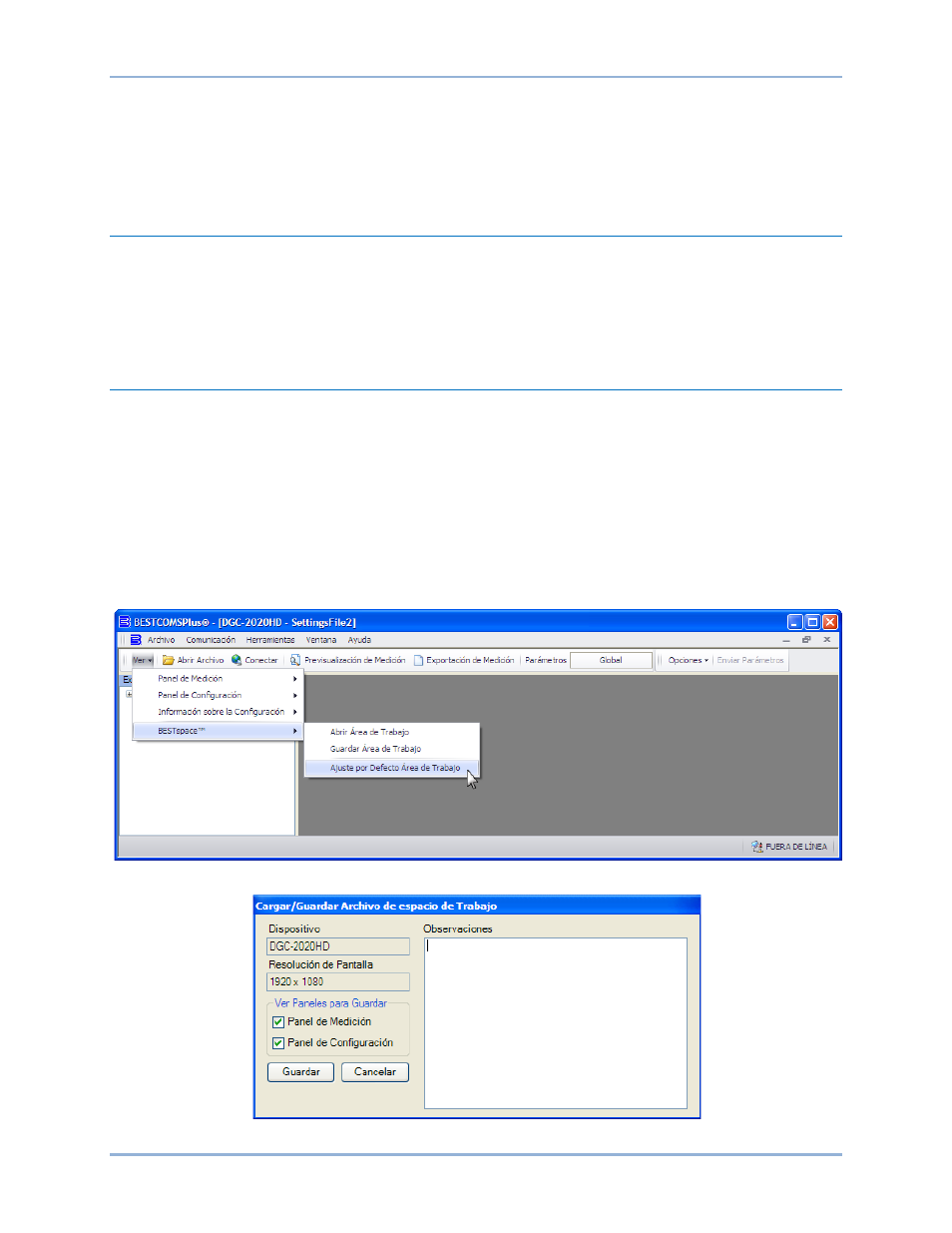

Figura 141. Menú Ver, opciones de BESTspace™
Figura 142. Menú Ver, BESTspace™, pantalla Guardar espacio de trabajo
DGC-2020HD Software BESTCOMSPlus®
