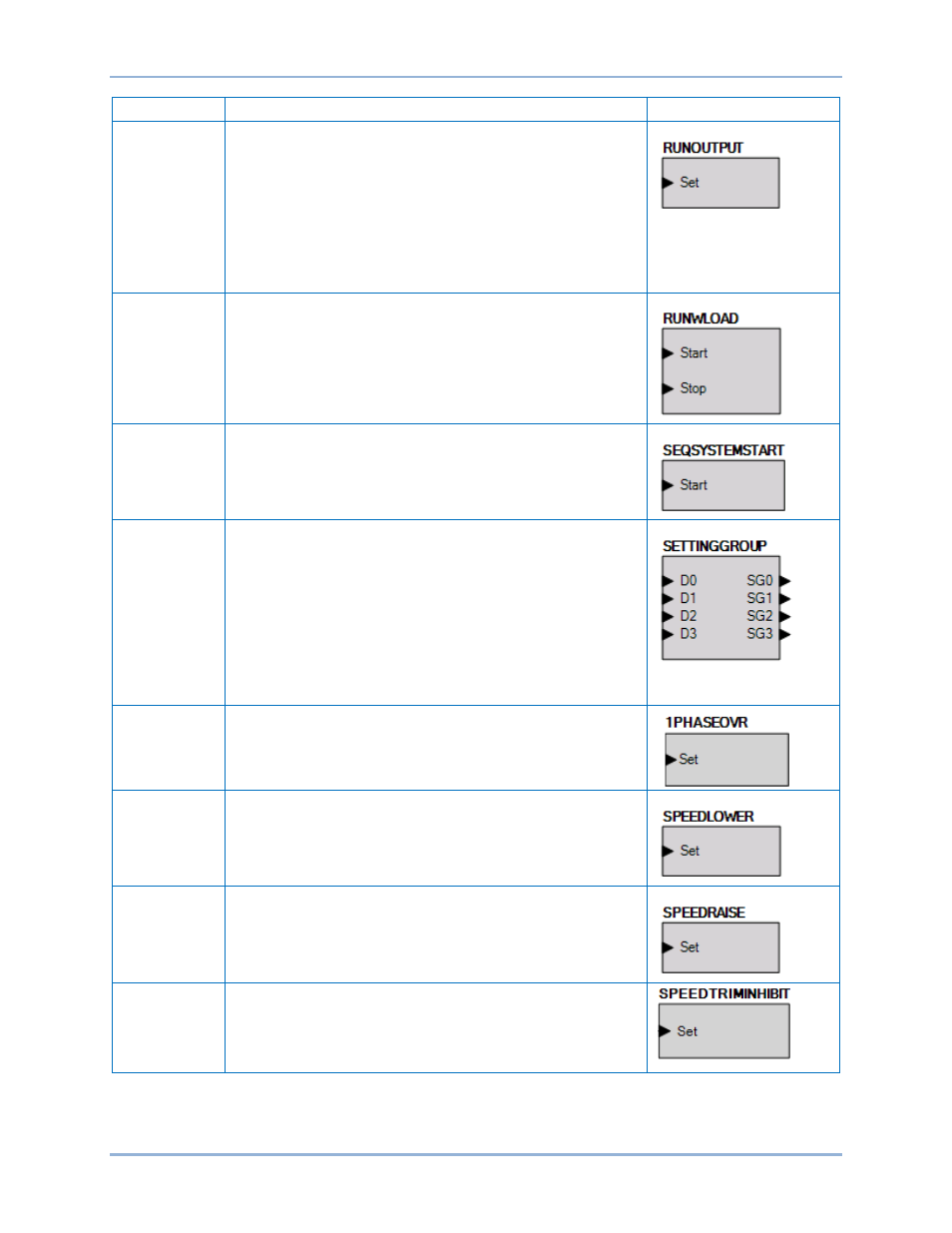

Nombre Descripción Símbolo
Salida de
marcha
Este elemento se utiliza para activar el relé de salida de marcha
(Run) desde la lógica cuando la configuración de Relé de salida
de marcha está establecida en “Programable”. Cuando la
configuración del Relé de salida de marcha se establece en
“Programable”, el relé no se cerrará a menos que se utilice la
lógica para activar este elemento. Cuando la configuración del
Relé de salida de marcha se establezca como “Predefinido”,
el relé se cerrará de acuerdo con la función de marcha
predefinida en el DGC-2020HD . Si se selecciona la función
“Predefinido”, el relé no responderá a este elemento.
Marcha con
carga
La entrada Arrancar hace que arranque el generador y se cierre
el disyuntor del generador. La entrada Detener hace que se
detenga el generador y se abra el disyuntor del generador. El
DGC-2020HD solo responde al elemento lógico cuando está
en modo AUTO (Automático).
Arranque de
sistema
secuenciado
Si la entrada Arranque es verdadera, este elemento inicia un
sistema de secuencias cuando no hay máquinas en marcha.
Esto arranca la primera unidad en un sistema de unidades
múltiples según el criterio de secuenciación.
Grupo de
ajustes
Hay una correlación directa entre cada entrada lógica y el grupo
de ajuste que se seleccionará. Es decir, la confirmación de la
entrada D0 selecciona el grupo SG0 (grupo de ajustes 0) y la
confirmación de la entrada D1 selecciona el grupo SG1 (grupo
de ajustes 1), y así sucesivamente. El grupo de ajustes activos
se enclava una vez que se ha leído la entrada para que puedan
ser pulsados. No es necesario que se mantenga la entrada. Si
una o más entradas se confirman al mismo tiempo, se activará el
grupo de ajuste numéricamente más alto. Para que el cambio de
grupo de ajuste tenga lugar, un pulso debe estar presente
durante aproximadamente un segundo.
Traspaso a
monofásica
Cuando la entrada Establecer es verdadera, el DGC-2020HD
pasa a la configuración de detección monofásica y utiliza el
ajuste de Detección de traspaso a monofásica (A-B o A-C).
Bajar
velocidad
Este elemento hace que baje el ajuste de velocidad del DGC-
2020HD hasta en 2 r. p. m. por segundo. Cuando no se ha
disminuido la velocidad durante 30 segundos, se guarda la
velocidad modificada en una memoria no volátil.
Subir
velocidad
Este elemento hace que aumente el ajuste de velocidad del
DGC-2020HD hasta en 2 r. p. m. por segundo. Cuando no se
ha aumentado la velocidad durante 30 segundos, se guarda la
velocidad modificada en una memoria no volátil.
Inhibir ajuste
de velocidad
Cuando es verdadero, este elemento inhibe la operación del
controlador de PID de ajuste de velocidad del DGC-2020HD .
Por ejemplo, no se desea el ajuste de velocidad en sistemas
de varios generadores durante la sincronización de arranque
hasta que los generadores están estables.
