Presión de aceite
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Programmable Senders, Oil Pressure
Ruta de navegación del panel frontal: No disponible a través del panel frontal
La Figura 21 ilustra la pantalla Presión de aceite que se encuentra en BESTCOMSPlus ® . Los ajustes se
detallan en la Tabla 27. Para programar el emisor de presión de aceite, realice el procedimiento que se
incluye a continuación:
1. Haga clic en el Archivo de ajustes de carga de aceite y seleccione el archivo de emisor correcto de la lista.
2. Si ninguno de los archivos de emisor coincide con el emisor que se está usando, se podrían modificar
los puntos individuales que correlacionan la resistencia con la presión de aceite. Esto se puede lograr
estableciendo valores numéricos en la tabla o arrastrando los puntos del gráfico hasta la característica
deseada. Se debe obtener información sobre las características del emisor de su fabricante.
3. Seleccione la pendiente negativa o positiva del emisor según sea necesario para el gráfico
de emisor deseado.
4. Haga clic en Guardar datos de aceite para guardar los datos en el archivo de ajustes actual.
5. Si desea guardar datos del emisor recientemente introducidos, como un archivo de biblioteca de emisores,
haga clic en Crear archivo de ajustes de aceite, introduzca un nombre de archivo y seleccione una ubicación
para guardarlo.
6. Haga clic en el botón Enviar ajustes que se encuentra en BESTCOMSPlus® para enviar los ajustes
del emisor al DGC-2020HD.

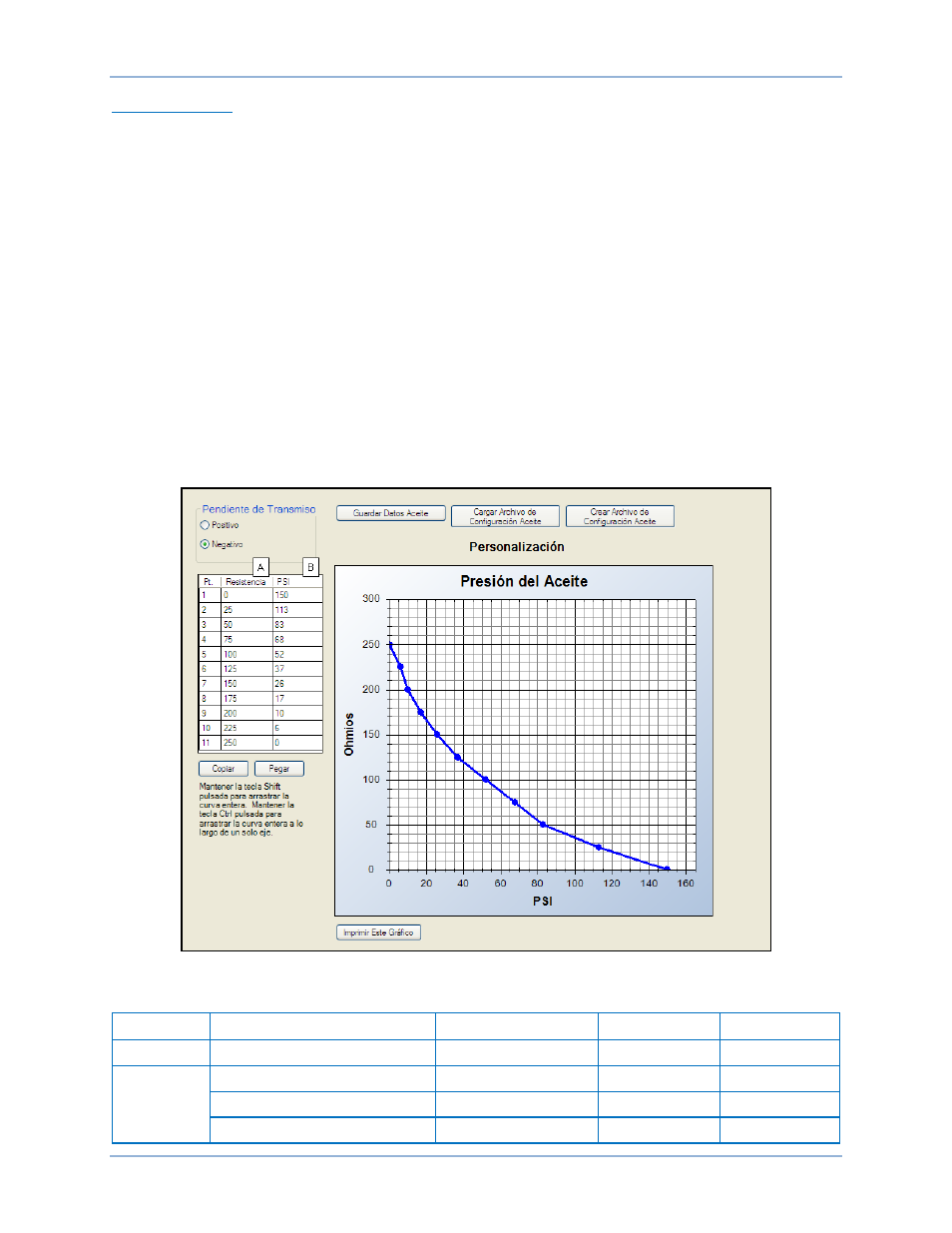

Figura 21. Explorador de ajustes, Emisores programables, pantalla Presión de aceite
Tabla 27. Ajustes de la pantalla Presión de aceite
Referencia Ajuste Intervalo Incremento Unidad
A Resistencia 0 a 250 1 Ohmios
B
PSI (lb./pulg. 2 ) 0 a 250 1 psi
Bar 0 a 17,2 0,1 bar
kPa 0 a 1,724 1 kPa
