Un umbral de restricción de tensión de valor cero (0) inhabilita la restricción o el control de la tensión
y permite que el elemento 51 funcione normalmente.
Fuente
El ajuste de Fuente configura un elemento de sobrecorriente para controlar la tensión en los terminales
de entrada de detección del generador o los de entrada de detección del bus, cuando la restricción de
tensión está habilitada.
Modo de control
Cuando se selecciona el modo de funcionamiento de control, el elemento 51 queda inhabilitado hasta
que la tensión medida cae por debajo del umbral de Restricción de tensión. Por consiguiente, en tanto
la tensión en la fase apropiada se mantenga por encima de este umbral, el elemento 51 estará bloqueado.
Cuando se selecciona este modo de funcionamiento, el ajuste de captación 51 suele establecerse en un
valor próximo o inferior a los niveles de corriente de carga.
Modo de restricción
Cuando se selecciona el Modo de funcionamiento de restricción, la captación del elemento 51 se ajusta
en función de la magnitud de la tensión medida. La Figura 78 muestra cómo el ajuste de captación 51 se
modifica en respuesta al nivel de tensión medida. La Ecuación 3 determina el nivel de captación para el
elemento 51 cuando la tensión medida se encuentra entre el 25 % y el 100 % del umbral de restricción de
tensión. Por debajo del 25 %, el nivel de captación se mantiene en ese porcentaje. Por encima del 100 %,
el nivel de captación también se mantiene en ese porcentaje. Por ejemplo, si se establece un valor de
120 V como umbral de restricción de tensión y la tensión medida en la fase apropiada es de 100 V (83 %
del umbral de restricción de tensión), el nivel de captación de sobrecorriente de fase se reducirá al 83 %
de su valor de ajuste. Cuando se selecciona este modo de funcionamiento, el ajuste de captación del
elemento 51, suele establecerse en un valor superior a los peores niveles de corriente de carga.

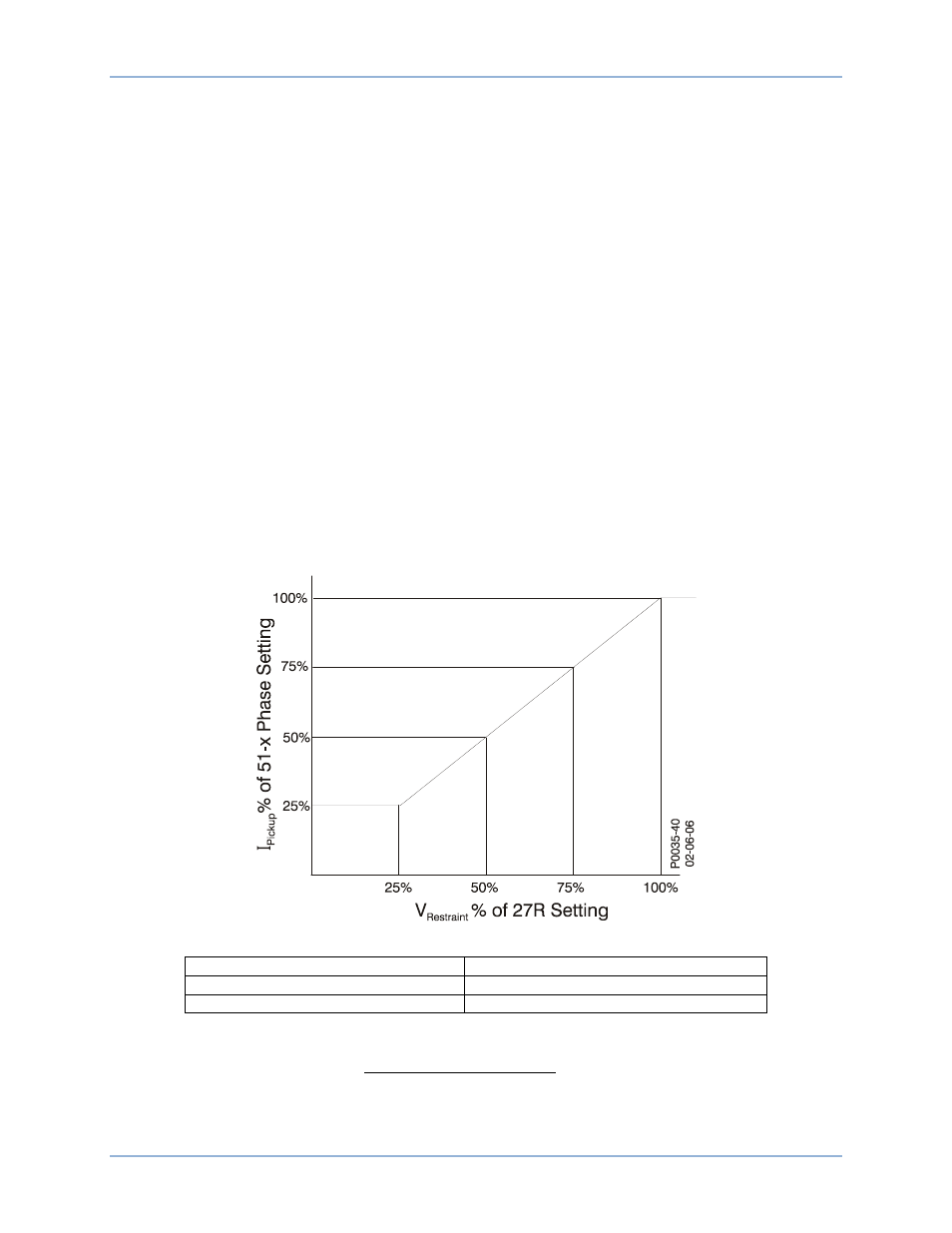

Figura 78. Compensación del nivel de captación de fase respecto del elemento 51
English Español
I
pickup
% of 51-x Phase Setting % de I
captación
de ajuste de fase 51-x
V
Restraint
% of 27R Setting % de V
restricción
de ajuste de 27R
𝐴𝑐𝑡𝑢𝑎𝑙 𝑃𝑖𝑐𝑘𝑢𝑝 𝐿𝑒𝑣𝑒𝑙 =
𝑆𝑒𝑛𝑠𝑖𝑛𝑔 𝑉𝑜𝑙𝑡𝑎𝑔𝑒 𝐿𝑒𝑣𝑒𝑙
𝑅𝑒𝑠𝑡𝑟𝑎𝑖𝑛𝑡 𝑃𝑖𝑐𝑘𝑢𝑝 𝑆𝑒𝑡𝑡𝑖𝑛𝑔 × 51 𝑃ℎ𝑎𝑠𝑒 𝑃𝑖𝑐𝑘𝑢𝑝 𝑆𝑒𝑡𝑡𝑖𝑛𝑔
Ecuación 3. Nivel de captación de restricción
