56 9469372990 Rev B

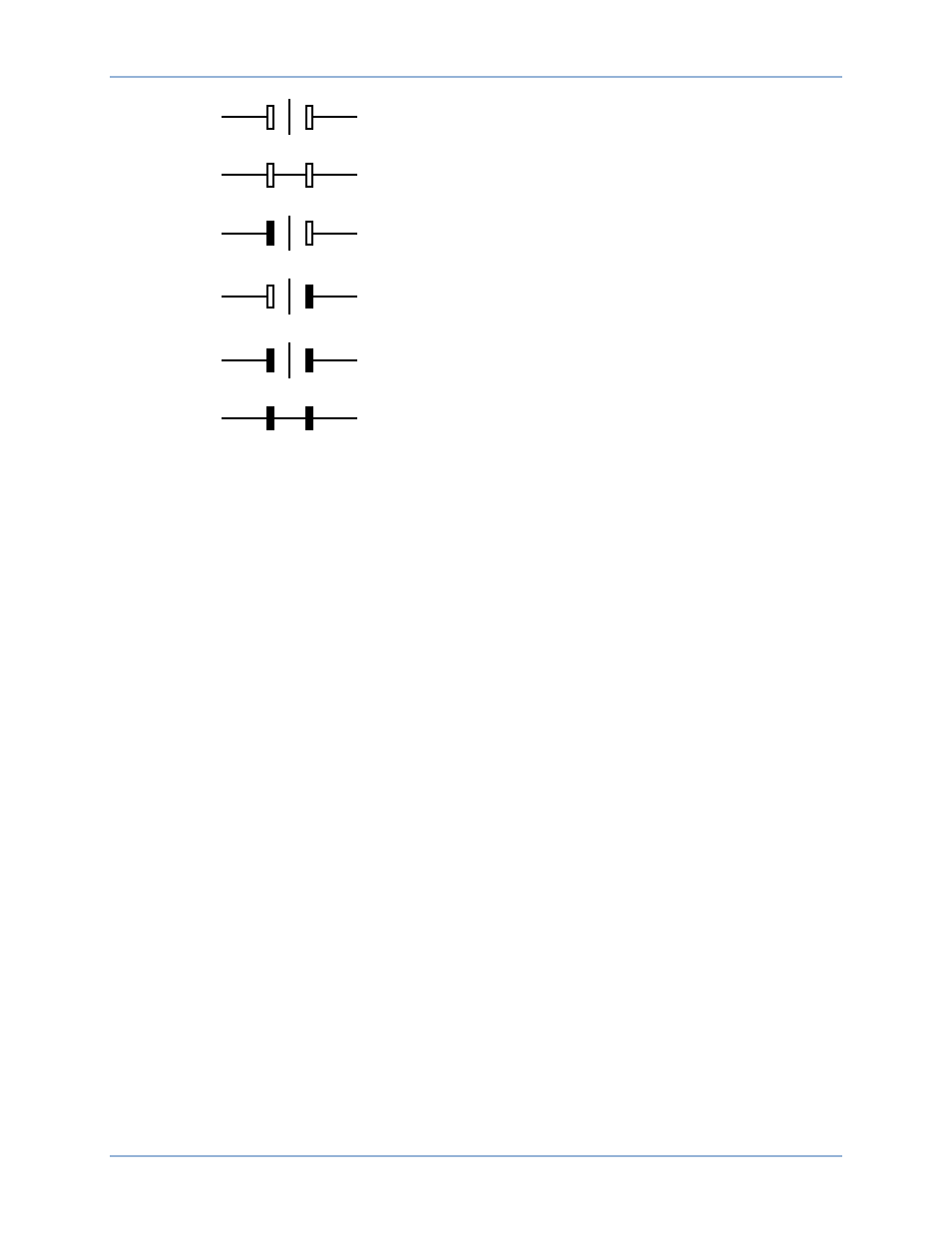

Disyuntor abierto
Ambos buses inactivo/inestable
Disyuntor cerrado
Ambos buses inactivo/inestable
Disyuntor abierto
Un bus estable y el otro inactivo/inestable
Disyuntor abierto
Un bus estable y el otro inactivo/inestable
Disyuntor abierto
Ambos buses estables
Disyuntor cerrado
Ambos buses estables
Figura 18. Estados del disyuntor y del bus en el diagrama de una línea
Pantalla de estado de red del generador
El estado de la red del generador está disponible en el panel frontal de cada DGC-2020HD cuando el
generador forma parte de una red de varias máquinas. El ajuste de Tipo de sistema (que se encuentra en
Explorador de ajustes, Parámetros del sistema, Ajustes del sistema de BESTCOMSPlus ® ) permite configurar
la máquina para integrarla a una red que conecte varias máquinas. Si el Tipo de sistema está establecido en
Generador múltiple, la máquina estará configurada para participar en un sistema de varias máquinas.
El estado de la red del generador se indica en el panel frontal, dentro de Mediciones, Estado, Estado de
red del generador.
• El Administrador del sistema es el ID de secuenciación de la máquina que controla todo el arbitraje
del bus inactivo y la secuenciación del generador. Este ID siempre se asigna a la máquina de la red
que tiene el valor más bajo (no puede ser cero) de ID de secuenciación.
• La Cantidad de unidades indica el número de unidades conectadas a la red del generador. Los ID de
secuenciación de todas las máquinas de la red se enumeran de la siguiente manera: ID1:, ID2:, etc.
• La Cantidad de unidades en línea indica el número de generadores que se encuentran en línea. Se
considera que un generador está en línea cuando se encuentra en marcha, su disyuntor está cerrado
y participa en el reparto de carga y en las comunicaciones dentro del sistema de generadores.
• La Capacidad en kW es la capacidad total verdadera, en términos de potencia, de todos los generadores
que se encuentran en línea.
• La Capacidad en kVAr es la capacidad total reactiva, en términos de potencia, de todos los generadores
que se encuentran en línea.
• El ajuste de kW totales indica la potencia total verdadera producida por todos los generadores que
se encuentran en línea.
• El ajuste de kVAr totales es la potencia total reactiva producida por todos los generadores que se
encuentran en línea.
Todas las máquinas de la red muestran el mismo valor para Administrador del sistema, Cantidad de
unidades, Capacidad en kW, Capacidad en kVAr, Generación de kW totales y Generación de kVAr totales.
Cada unidad que vaya a utilizarse como parte de la secuenciación del generador o arbitraje del disyuntor
del bus inactivo debe tener un ID de secuenciación único, que no sea cero. Las prealarmas de ID faltante
e ID repetido anuncian si una máquina no está configurada para que el sistema funcione adecuadamente.
Los parámetros de Administrador del sistema y Cantidad de unidades tienen un valor cero cuando el
DGC-2020HD no se está comunicando con otros DGC-2020HD de la red. El parámetro de Administrador
