Configuración del AEM-2020
Los AEM-2020 se habilitan en la pantalla de Configuración del módulo remoto, en BESTCOMSPlus.
Si se conecta más de un AEM-2020, se debe ingresar el número de serie de cada módulo. Si el número
de serie esperado no coincide con el número de serie detectado en la pantalla de Ajustes generales,
Información del dispositivo, se disparará la prealarma que indica AEM no configurado. La pantalla
de Configuración del módulo remoto se ilustra en la Figura 194.

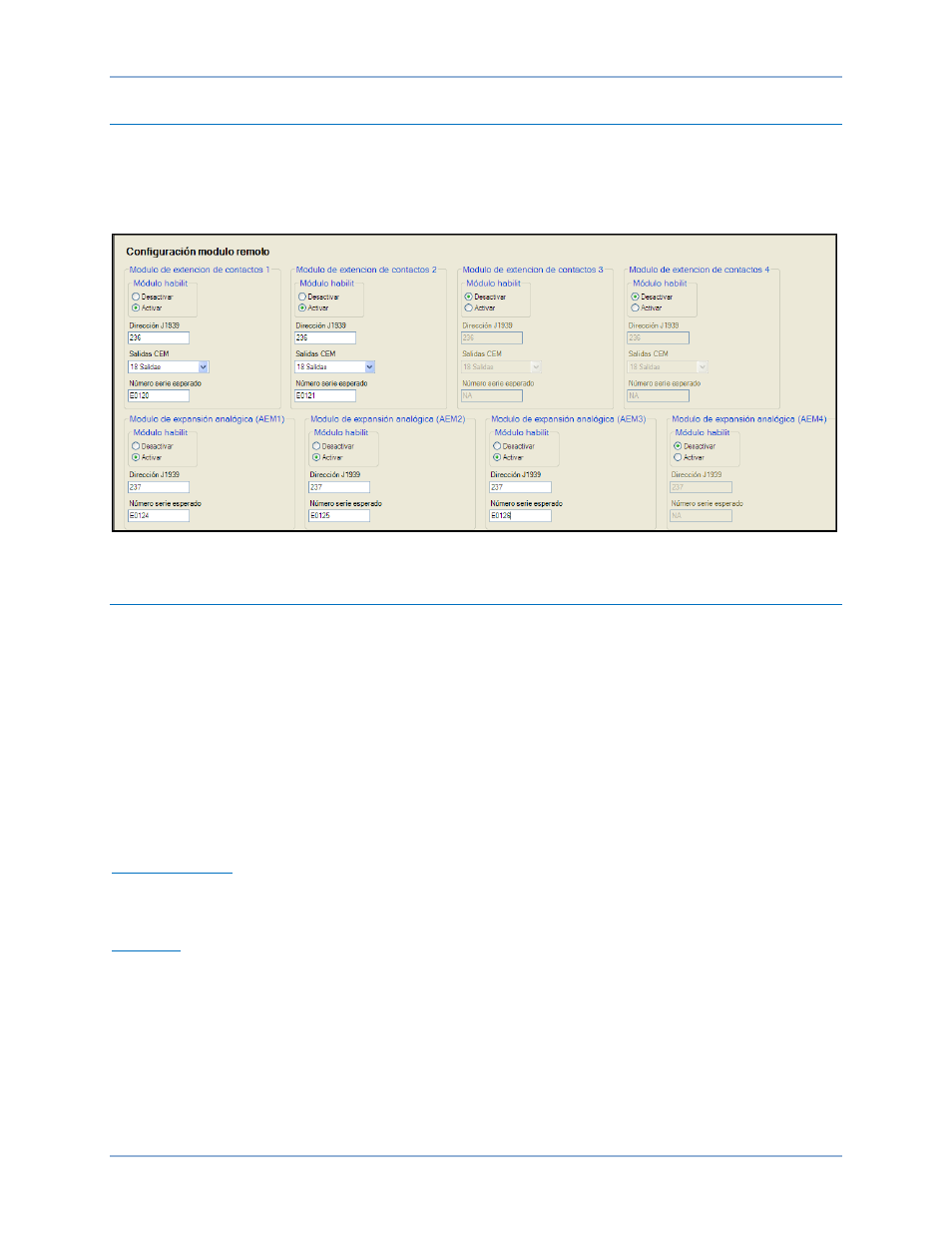

Figura 194. Explorador de ajustes, Parámetros del sistema, Configuración del módulo remoto
Configuración de entradas analógicas remotas
Ocho entradas analógicas remotas miden una variedad de transductores industriales. Un elemento se
puede configurar para que se dispare cuando la entrada medida aumenta por encima o disminuye por
debajo del umbral definido por el usuario.
Los ocho elementos de protección de entradas analógicas remotas idénticas se designan AEM x entrada
n.° 1 a AEM x entrada n.° 8 (donde x = 1 a 4). Las conexiones lógicas de los elementos se realizan en la
pantalla BESTlogic™Plus en BESTCOMSPlus® y los ajustes de funcionamiento de los elementos se
configuran en la pantalla de ajustes AEM x Entrada #y (donde x = 1 a 4 e y = 1 a 8) en BESTCOMSPlus.
Ruta de navegación de BESTCOMSPlus: Settings Explorer, Programmable Inputs, Remote Analog Inputs
Ruta de navegación del panel frontal: Settings Explorer > Programmable Inputs > Remote Analog Inputs
Configuración de las entradas
Texto de etiqueta
Para identificar las entradas analógicas remotas más fácilmente, a cada una de las entradas se le puede dar una
etiqueta asignada por el usuario. La etiqueta es una cadena alfanumérica con un máximo de 16 caracteres.
Histéresis
La configuración de histéresis ofrece un nivel de histéresis entre un disparo de detección de umbral y la
desactivación. Por ejemplo, si la histéresis se establece en 5 % y el umbral se establece como un valor
que supera el límite, una vez que se dispara la detección de umbral, el valor medido debe caer al 95 %
del umbral antes de que la detección de umbral se desactive. La histéresis ayuda a evitar transiciones
rápidas o reiteradas entre el disparo y la desactivación en casos en que el parámetro medido es casi el
mismo que un nivel igual al umbral.
Si el umbral se establece como valor sub-umbral con 5 % de histéresis, una vez que se dispara la
detección de umbral, el valor medido debe incrementarse al 105 % del umbral antes de que se desactive
la detección de umbral.
