9469372990 Rev B

87

Control del disyuntor del generador y de la red de alimentación principal

Las configuraciones del disyuntor del sistema respecto al control del disyuntor del generador y de la red

de alimentación principal se componen de dos disyuntores controlados por el DGC-2020HD. La Figura 35

ilustra una configuración del disyuntor del sistema respecto al control del disyuntor del generador y de

la red de alimentación principal sin la característica opcional de medición de bus de carga. La Figura 36

muestra el diagrama de una línea de la configuración del disyuntor del sistema respecto al control del

disyuntor del generador y de la red de alimentación principal, como aparece en la pantalla Ajustes del

sistema de BESTCOMSPlus. La Figura 37 muestra la misma configuración con la característica opcional

de medición de bus de carga. La Figura 38 muestra el diagrama de una línea de la configuración del

disyuntor del sistema respecto al control del disyuntor del generador y de la red de alimentación principal,

como aparece en la pantalla Ajustes del sistema de BESTCOMSPlus. La característica opcional de medición

de bus de carga proporciona un control más preciso sobre los cierres del disyuntor. Las unidades DGC-

2020HD deben estar equipadas con la característica de detección mejorada de bus (número de estilo

xxxxxxxEx) con el fin de medir los tres buses.

Generator

Generator

Breaker

L1

L2

L3

Generator Bus

Load Bus

Generator

Bus Metering

P0071-72

LOAD

Mains

Breaker

Mains Bus

Mains Bus

Metering

A

B

C

Generator

Breaker

Control Output

Mains Breaker

Control Output

86 88 90

93 95 97

Bus 1

DGC-2020HD

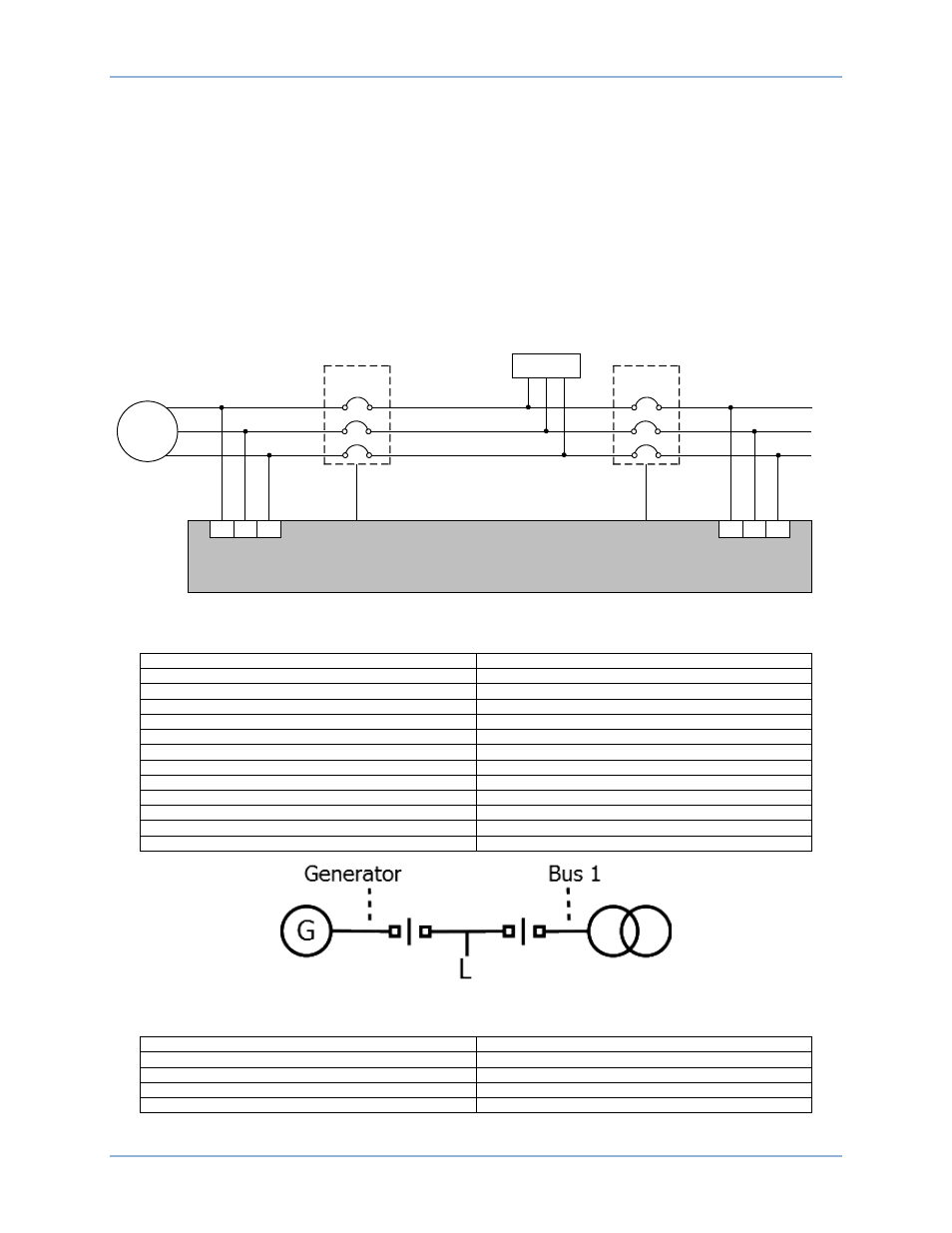

Figura 35. Configuración del disyuntor del sistema: Control del disyuntor

del generador y de la red de alimentación principal

English

Español

Generator

Generador

Generator Bus

Bus de generador

Generator Bus Metering

Medición de bus de generador

Generator Breaker

Disyuntor de generador

Load Bus

Bus de carga

Generator Breaker Control Output

Salida de control de disyuntor de generador

LOAD

CARGA

Mains Breaker

Disyuntor de red principal

Mains Breaker Control Output

Salida de control de disyuntor de red principal

Mains Bus

Bus de red principal

Mains Bus Metering

Medición de red principal

Bus 1

Bus 1

Figura 36. Configuración del disyuntor del sistema: Control del disyuntor del generador y de la red de

alimentación principal como se muestra en Ajustes del sistema de BESTCOMSPlus.

English

Español

Generator

Generador

Bus 1

Bus 1

G

G

L

L (Carga)

DGC-2020HD

Gestión de Interruptores
