Estado del DPF y prealarmas
El DGC-2020HD recibe información de estado del DPF que se transmite desde la ECU del motor
en distintos PGN y SPN. Esta información se muestra en el panel frontal, y en BESTCOMSPlus,
mediante prealarmas relacionadas con el DPF. Los parámetros J1939 y las prealarmas resultantes
del DGC-2020HD se resumen en los párrafos que se incluyen a continuación.
• Control 1 del filtro de partículas diésel PGN 64892 (0xFD7C)
o SPN 3697, Comando de luz del filtro de partículas diésel

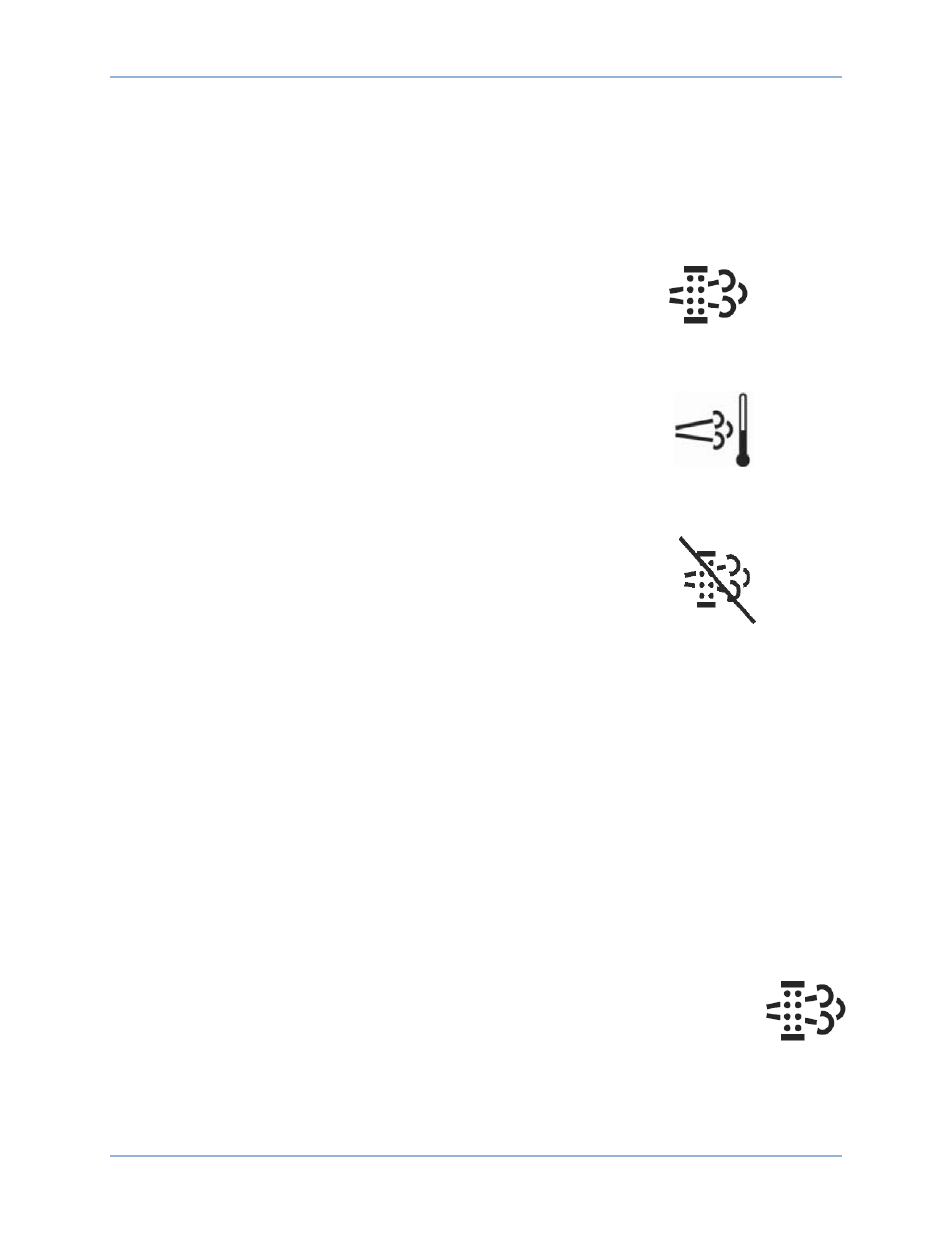

Prealarma REGEN REQUERIDA: Cuando el SPN 3697 tiene un valor
de 1 o 4, que indica que la luz del DPF está encendida, el DGC-
2020HD anunciará una prealarma con el texto REGEN de
REQUERIDA. El símbolo del, que se muestra a la derecha,
acompañará el texto cuando aparezca la prealarma en el panel frontal del DGC-2020HD.
o SPN 3698, Comando de luz de temperatura alta del sistema de escape
Prealarma TEMP ESCAPE ALTA: Cuando el SPN 3698 tiene un
valor de 1, que indica que la luz de temperatura de escape alta
está encendida, el DGC-2020HD anunciará una prealarma con el
texto TEMP ESCAPE ALTA. El símbolo de la temperatura de
escape alta, que se muestra a la derecha, acompañará el texto
cuando aparezca la prealarma en el panel frontal del DGC-2020HD.
o SPN 3703, Regeneración activa del filtro de partículas inhabilitada debido al interruptor Inhabilitar
Prealarma REGEN INHAB: Cuando el SPN 3703 tiene un
valor de 1, que indica que la regeneración del está inhabilitada debido
al interruptor de inhabilitación, el DGC-2020HD anunciará
una prealarma con el texto REGEN INHAB. El símbolo de
regeneración de inhabilitada, que se muestra a la derecha,
acompañará el texto cuando aparezca la prealarma en el panel frontal del DGC-2020HD.
o SPN 3703 Estado del filtro de partículas diésel
El código SPN 3703 indica que debe efectuarse la regeneración en el nivel más bajo, el nivel
moderado o el nivel más severo. El DGC-2020HD utiliza este parámetro para las prealarmas
de nivel de hollín del que se describen en los siguientes párrafos.
• Anuncio de nivel de hollín
El DGC-2020HD anuncia las prealarmas de nivel de hollín que se describen en los siguientes
párrafos.
o Prealarma NIVEL DE HOLLÍN DE ALTO:
Esta prealarma se anuncia cuando ocurre uno de los siguientes:
 Se recibe un DTC con el código SPN 3719 (porcentaje de carga de hollín del filtro de
partículas diésel) con FMI = 15 (Datos válidos, pero se ubican por encima del nivel
menos severo del rango de funcionamiento normal).
 El código SPN 3703 (Estado del filtro de partículas diésel) se recibe con un valor de
001 (se debe efectuar la regeneración, nivel más bajo).
El texto de la prealarma es NIVEL HOLLÍN ALTO.
El símbolo del, que se muestra a la derecha, acompaña el texto que aparece
con la prealarma en el panel frontal del DGC-2020HD.
