Modo
El modo se puede establecer en Superior o Inferior. Si se selecciona el modo Superior, se anunciará una
alarma cuando el parámetro medido aumente por sobre el ajuste del umbral durante el transcurso del
retardo de activación. Si se selecciona el modo Inferior, se anunciará una alarma cuando el parámetro
medido disminuya por debajo del ajuste del umbral durante el transcurso del retardo de activación.
Conexiones lógicas
Las conexiones lógicas de la protección configurable se establecen en la pantalla de BESTlogicPlus,
en BESTCOMSPlus. La Protección configurable 1, Bloque lógico del umbral 1 se ilustra en la Figura 88.
Las salidas de bloque son verdaderas (true) durante un disparo. Los bloques lógicos de alarma y
prealarma son similares.

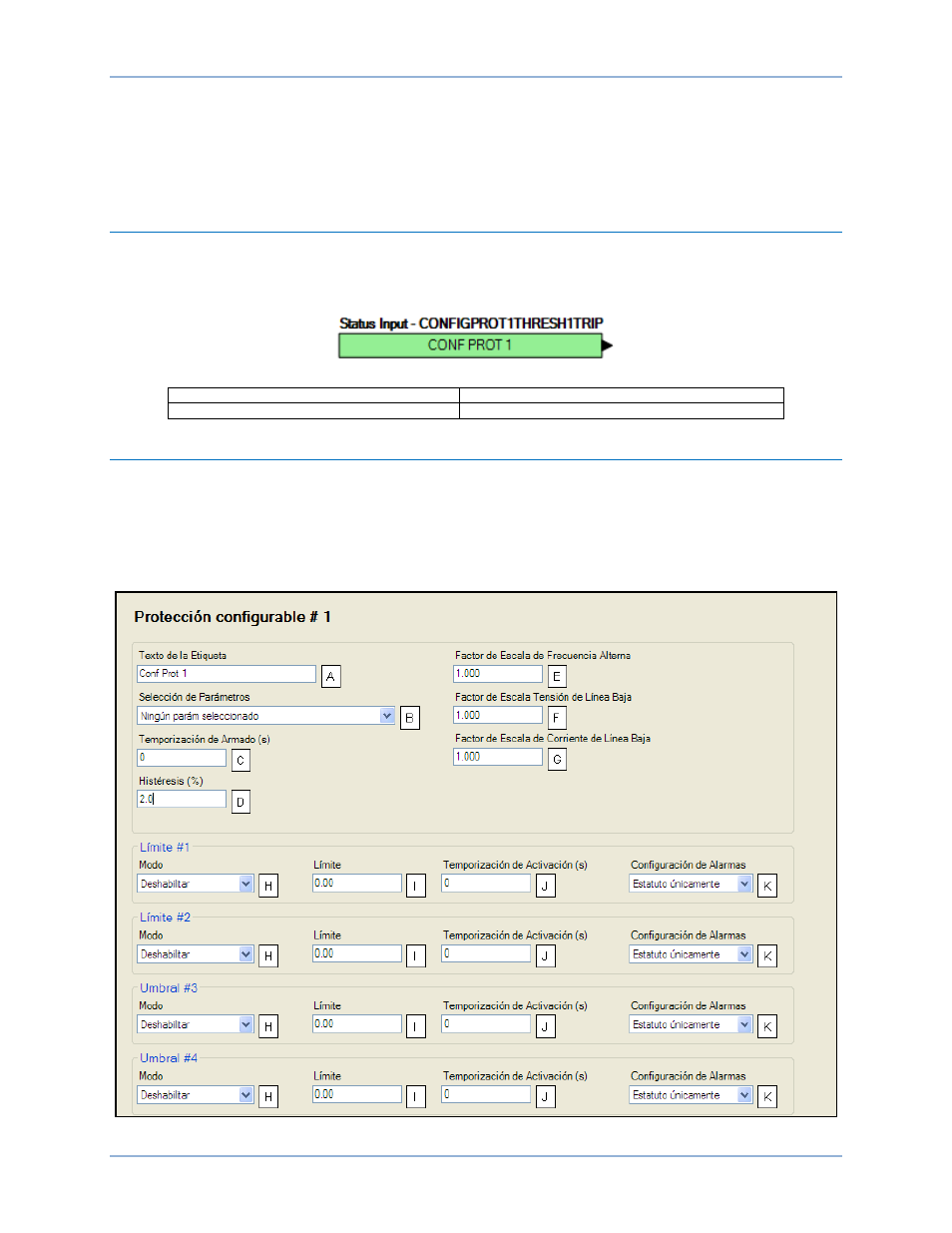

Figura 88. Bloque lógico de protección configurable
English Español
Status Input – CONFIGPROT1THRESH1TRIP Entrada de estado – CONFIGPROT1THRESH1TRIP
Ajustes de funcionamiento
Ruta de navegación de BESTCOMSPlus: Settings Explorer, Configurable Protection, Configurable
Protection #
Ruta de navegación del panel frontal: Settings > Protection > Configurable Protection >
Configurable Protection #
Los ajustes operativos de la protección configurable se establecen en la pantalla de Ajustes de la protección
configurable (Figura 89) en BESTCOMSPlus o a través del panel frontal. Los ajustes se detallan en la Tabla 47.
Figura 89. Explorador de ajustes, Protección configurable, Protección configurable n.° 1
Protección Configurable DGC-2020HD
