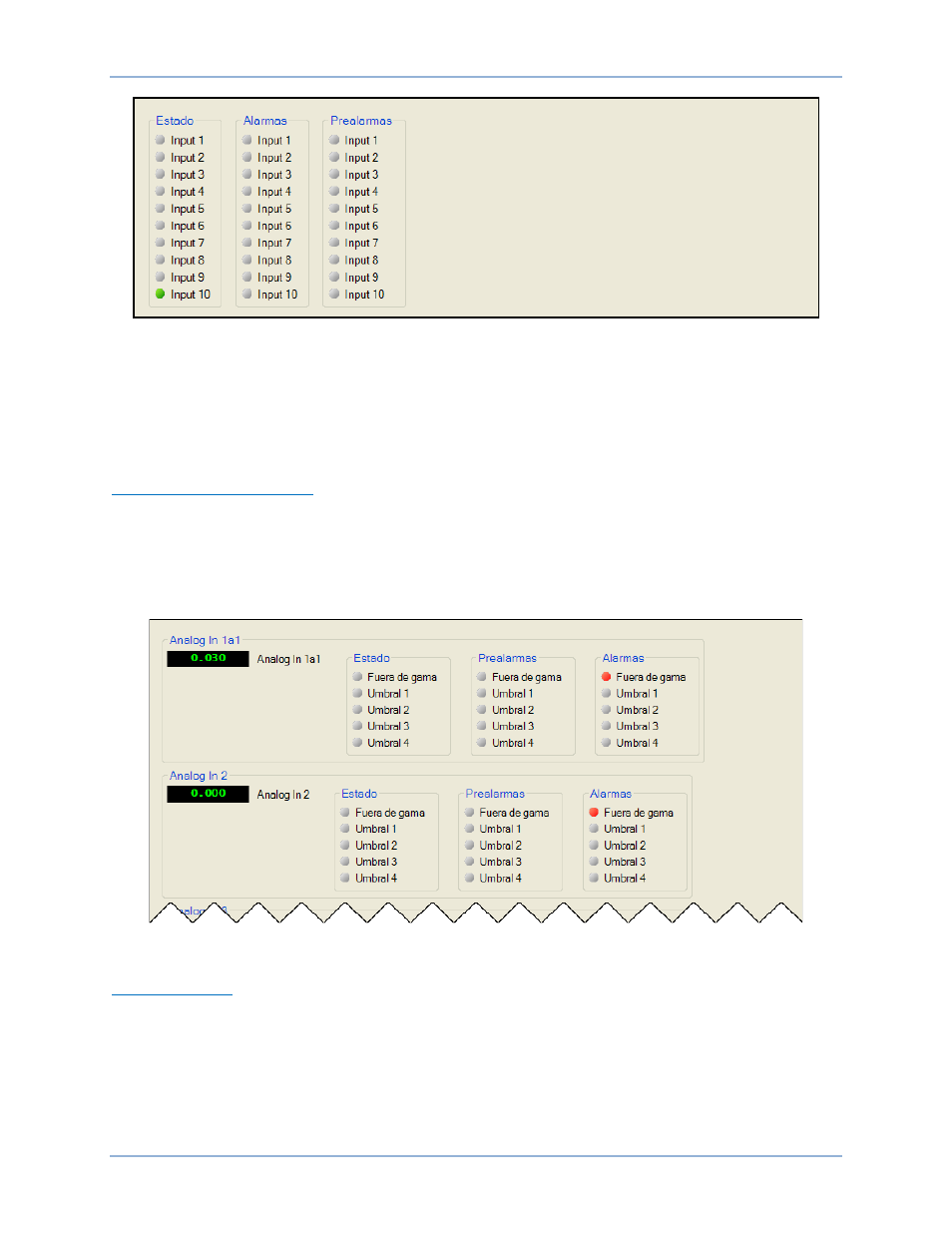

Figura 101. Explorador de medición, Entradas, Entradas de contacto remoto, pantalla de Entradas CEM 1
Entradas analógicas remotas
Las siguientes pantallas muestran los valores de las entradas analógicas a escala y sin procesar, y el
estado de cada umbral para las entradas analógicas, las entradas RTD y las entradas de termopar de
cada AEM-2020 conectado. Un umbral de estado, prealarma o alarma es verdadero cuando está encendido
el indicador correspondiente.
Entradas analógicas remotas
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Inputs, Remote Analog Inputs,
AEM # Inputs, AEM # Analog Inputs
Ruta de navegación del panel frontal: Metering > Status > Inputs > Remote Analog Input Values >
AEM-2020 # > Scaled Analog Inputs / Raw Analog Inputs
La Figura 102 ilustra la pantalla de Entradas analógicas remotas de BESTCOMSPlus.
Figura 102. Explorador de medición, Entradas, Entradas analógicas remotas, Entradas AEM 1,
pantalla de Entradas analógicas AEM 1
Entradas de RTD
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Inputs, Remote Analog Inputs,
AEM # Inputs, AEM # RTD Inputs
Ruta de navegación del panel frontal: Metering > Status > Inputs > Remote Analog Input Values >
AEM-2020 # > RTD Input Temperatures / Raw RTD Inputs
La Figura 103 ilustra la pantalla de Entradas de RTD de BESTCOMSPlus.
Medición DGC-2020HD
