40 9469372990 Rev B
Conexiones para reparto de carga

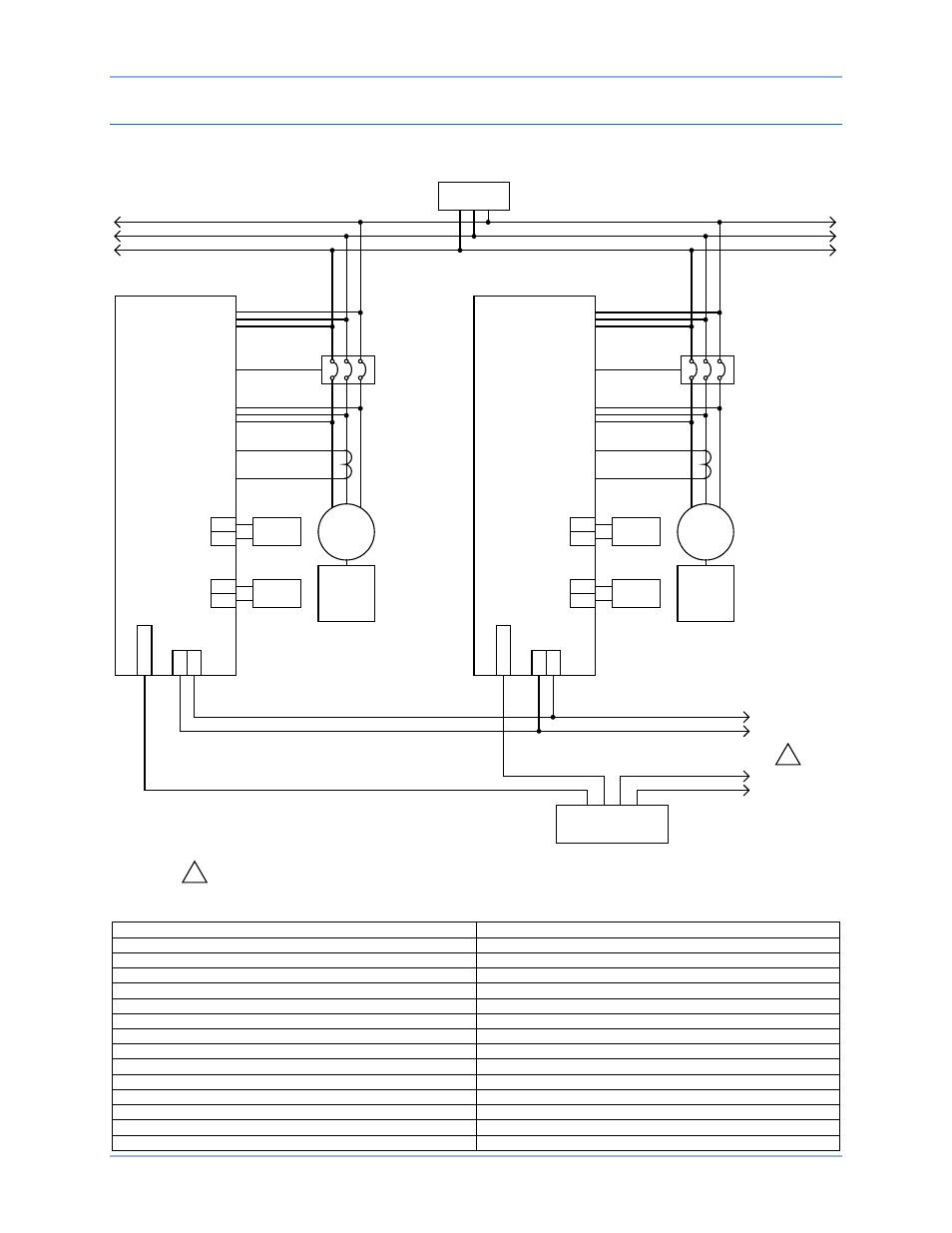

La Figura 9 ilustra una interconexión típica de dos sistemas vinculados mediante líneas de reparto de
carga analógicas y Ethernet.
GEN
ENG
LOAD
64
65
66
67
Generator
Breaker
Breaker Control
Analog Load Share Line
69 70 E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
Industrial
Ethernet Switch
To Other
DGC-2020HDs
To Other
DGC-2020HDs
AVR
GOV
Generator Metering
Bus Metering
GEN
ENG
64
65
66
67
Generator
Breaker
Breaker Control
69 70 E
th
er
ne
t
AVR +
AVR –
GOV +
GOV –
LS
+
LS
–
DGC-2020HD
AVR
GOV
Generator Metering
Bus Metering
Notes: Up to 32 DGC-2020HDs are supported on one network. 1
1
Ethernet Load Share Line
P0071-68
Figura 9. Conexiones analógicas o Ethernet para aplicaciones típicas
English Español
Bus Metering Medición de bus
Breaker Control Control de disyuntor
Generator Metering Medición de generador
Ethernet Ethernet
AVR AVR
GOV GOV
GEN GEN
ENG MOTOR
Generator Breaker Disyuntor de generador
Analog Load Share Line Línea de reparto de carga analógica
Ethernet Load Share Line Línea de reparto de carga Ethernet
To Other A otro
Industrial Ethernet Switch Interruptor Ethernet industrial
Notes: Up to 32 DGC-2020HDs are supported on one network. Notas: Se admiten hasta 32 DGC-2020HD en una red.
Conexiones Tipicas DGC-2020HD
