Por unidad
Los ajustes relacionados con los regímenes de la máquina se pueden establecer en las unidades de
tensión reales o en valores por unidad. Cuando se edita una unidad original, BESTCOMSPlus recalcula
automáticamente el valor por unidad en función del ajuste de la unidad original y del parámetro de datos
nominales (en Parámetros del sistema, pantalla de Datos nominales) asociado. Por el contrario, cuando
se edita un valor por unidad, BESTCOMSPlus recalcula automáticamente el valor original en función del
ajuste por unidad y del parámetro de datos nominales asociado.
Si se modifican los parámetros de datos nominales una vez que se han asignado todos los valores por
unidad, BESTCOMSPlus recalculará automáticamente todos los ajustes de unidades originales en función
de los parámetros de datos nominales modificados.
Los siguientes ajustes tienen unidades originales de tensión secundaria, y los datos nominales asociados
se refieren a la tensión nominal secundaria (en Parámetros del sistema, pantalla de Datos nominales).
• Captación trifásica de subtensión 27-x
• Captación monofásica de subtensión 27-x
Histéresis
El ajuste de histéresis funciona como una pérdida de señal de sobretensión evitando la interrupción
rápida de la salida de la excitación.
Factor de escala de línea baja
El ajuste del factor de escala de línea baja se utiliza para modificar automáticamente los ajustes de
captación de subtensión en aplicaciones que podrían utilizar más de un tipo de conexión de grupo
electrógeno. El ajuste de factor de escala se implementa cuando se determina que el DGC-2020HD
funciona en una configuración de línea baja. Si se asigna la función Traspaso a línea baja a una entrada
de contacto a través de la pantalla Funciones programables, el estado de la entrada de contacto y la
configuración detectada serán ORed. Esto significa que, si uno o ambos parámetros son verdaderos
(true), se determinará que el sistema está configurado para línea baja. El valor del ajuste del factor de
escala sirve como multiplicador para los ajustes de captación. Por ejemplo, si el DGC-2020HD recibe
una entrada de contacto de factor de escala y el ajuste de este factor es 2 000, el ajuste de captación
se duplicará ((2 000 × captación).
Configuración de alarmas
Un anuncio de subtensión puede estar seleccionado por el usuario para que dispare una prealarma
(advertencia) o alarma (apagado). También puede estar configurado por el usuario para que cierre
una salida programable.
El estado del elemento se encuentra disponible en la lógica programable de BESTlogicPlus cuando
la opción “Solo estado” está seleccionada.
Inhibición de frecuencia
Esta función impide el funcionamiento del elemento de subtensión en las condiciones de subtensión
que podrían producirse durante el arranque del equipo.
Conexiones lógicas
Las conexiones lógicas del elemento de subtensión se realizan en la pantalla de BESTlogicPlus, en
BESTCOMSPlus. El bloque lógico del elemento de subtensión se ilustra en la Figura 67. Cuando la
entrada de bloque es verdadera, queda inhabilitado el elemento 27. La salida de disparo es verdadera
cuando el elemento 27 está en una condición de disparo.

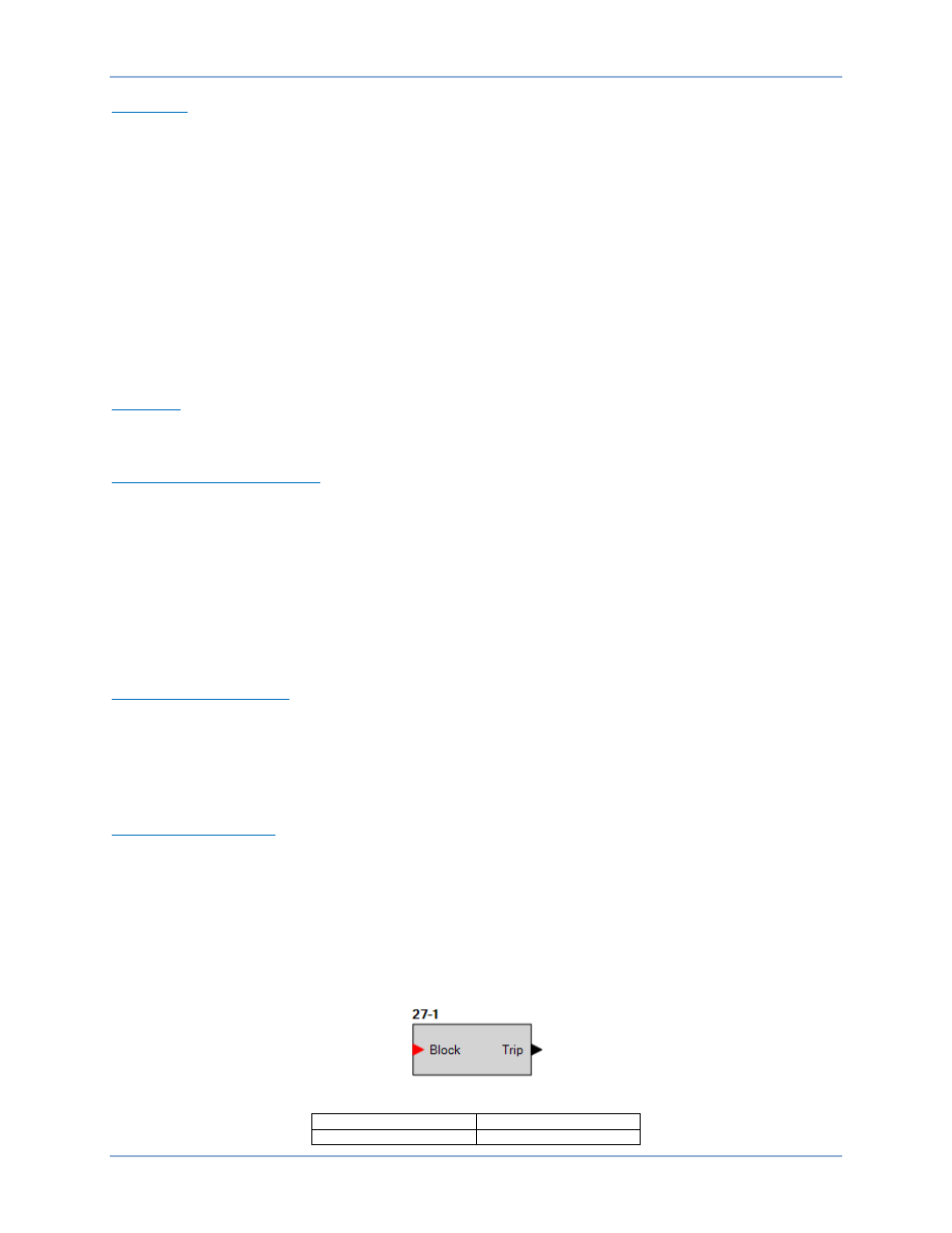

Figura 67. Bloque lógico del elemento de subtensión
English Español
Block, Trip Bloqueo, Disparo
