9469372990 Rev B 333
AIN I+
AIN
–
AIN V+
AEM-2020
P0
05
9-
78
0 – 10 Vdc
Voltage
Transducer

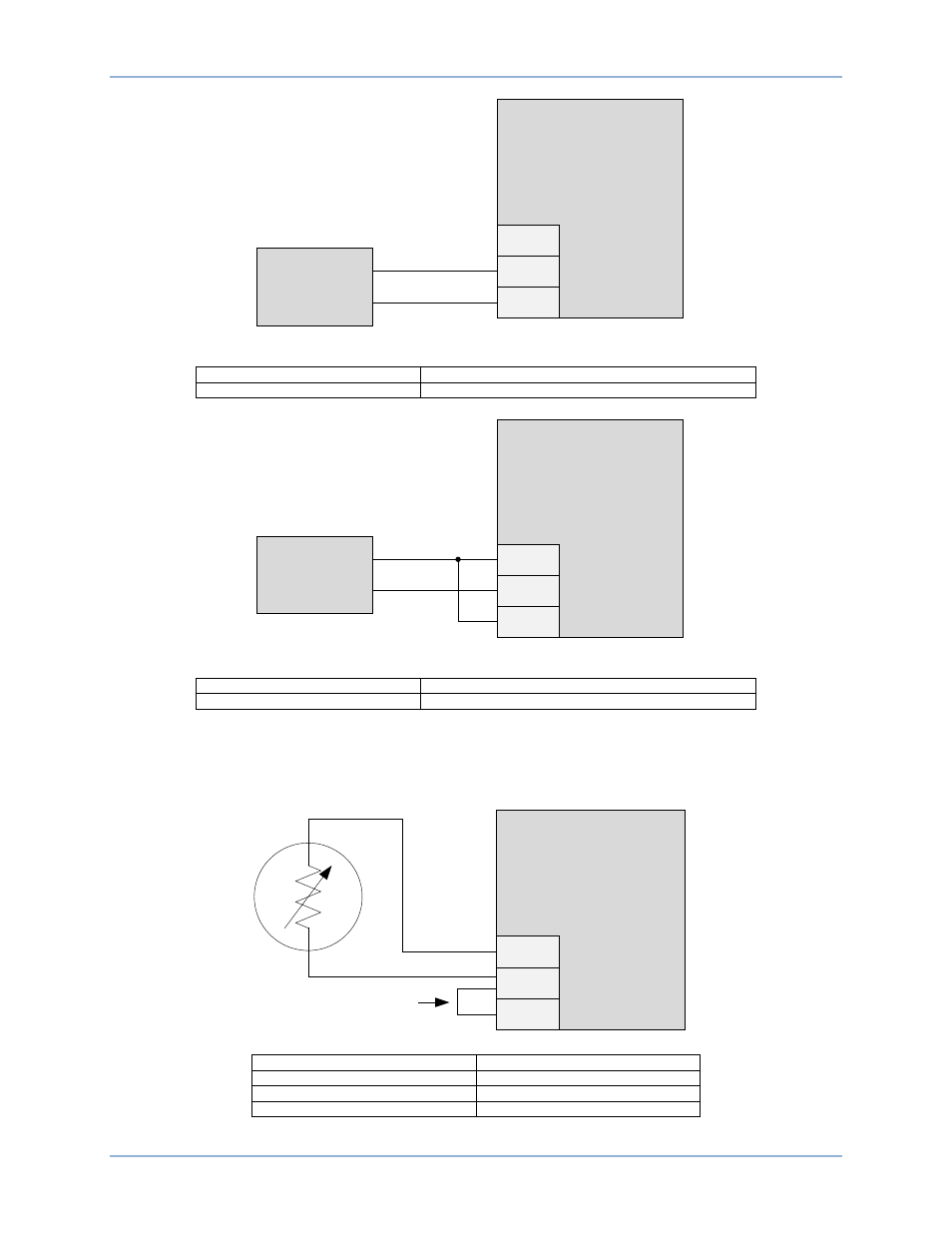

Figura 188. Entradas analógicas - Conexiones de entradas de tensión
English Español
0 – 10 Vdc Voltage Transducer Transductor de tensión de 0 V c.c. a 10 V c.c.
AIN I+
AIN
–
AIN V+
AEM-2020
P0
05
9-
79
4 – 20 mA
Current
Transducer
Figura 189. Entradas analógicas - Conexiones de entradas de corriente
English Español
4 – 20 mA Current Transducer Transductor de corriente de 4 mA a 20 mA
Conexiones de entradas de RTD externas
En la Figura 190, se muestran las conexiones de entradas de RTD bifilares externas. En la Figura 191,
se muestran las conexiones de entradas de RTD trifilares externas.
RTD1+
RTD1–
RTD1C
AEM-2020
Jumper
P
00
53
-6
4
BLACK
RED
Figura 190. Conexiones de entradas de RTD bifilares externas
English Español
RED ROJO
BLACK NEGRO
Jumper Puente
DGC-2020HD AEM-2020
