9469372990 Rev B 139
El estado del elemento se encuentra disponible en la lógica programable de BESTlogicPlus cuando la
opción “Solo estado” está seleccionada.
Conexiones lógicas
Las conexiones lógicas del elemento de sobretensión se realizan en la pantalla de BESTlogicPlus,
en BESTCOMSPlus. El bloque lógico del elemento de sobretensión se ilustra en la Figura 69. Cuando
la entrada de bloque es verdadera, queda inhabilitado el elemento 59. La salida de disparo es verdadera
cuando el elemento 59 está en una condición de disparo.

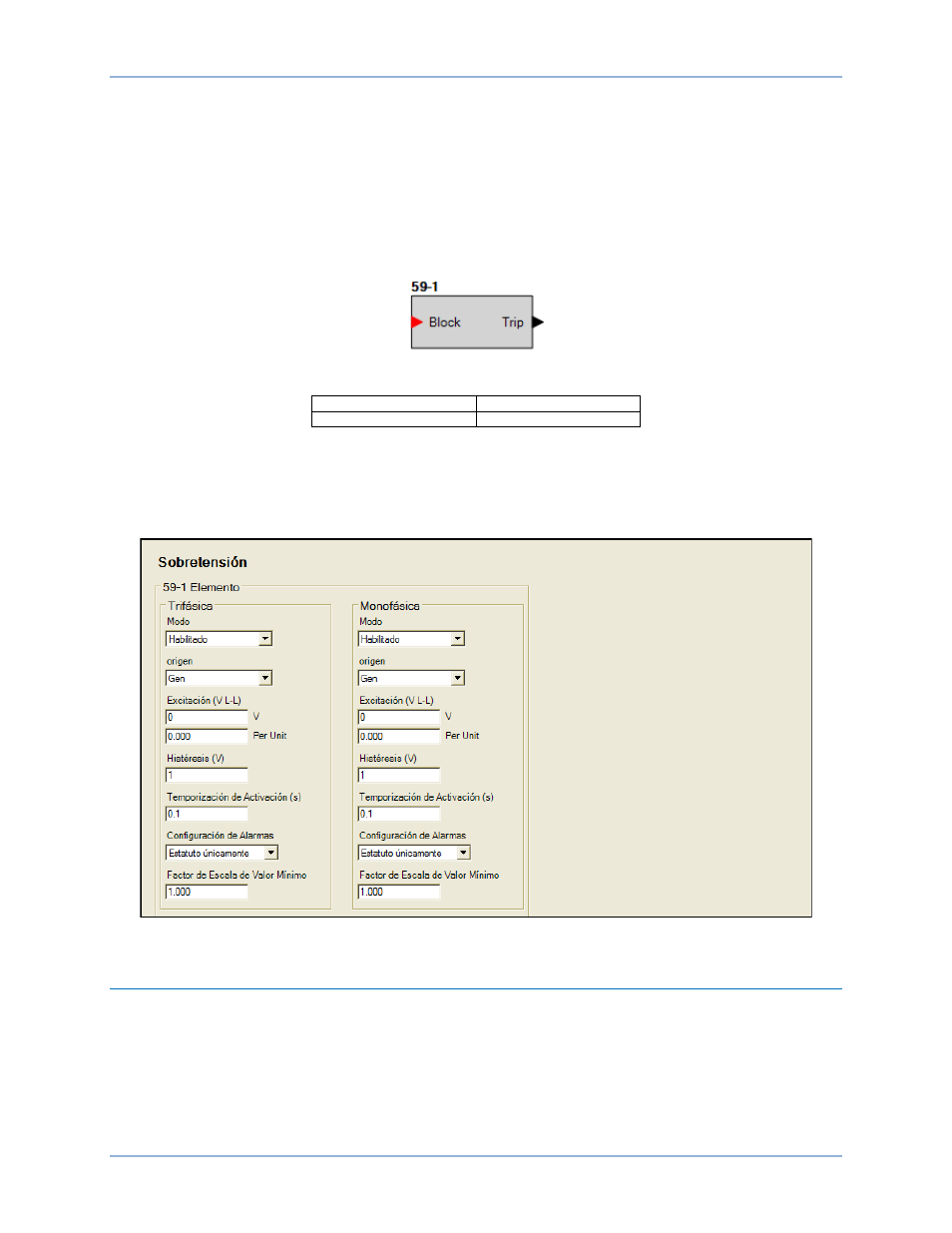

Figura 69. Bloque lógico del elemento de sobretensión
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de sobretensión están configurados en la pantalla de ajustes
de sobretensión (Figura 70) en BESTCOMSPlus. Los intervalos de ajuste están definidos en el capítulo
Especificaciones.
Figura 70. Explorador de ajustes, Protección del generador, Tensión, Sobretensión
Desequilibrio de tensión por fase (47)
Seis elementos de protección contra el desequilibrio de tensión por fase (47) controlan la tensión de
detección que se aplica al DGC-2020HD. Se puede configurar un elemento para garantizar protección
contra los desequilibrios de tensión que puedan ocurrir entre cualquiera de las tres fases. Este elemento
está disponible solo en los estilos xxExxxxxx del DGC-2020HD.
Los seis elementos idénticos de protección de desequilibrio de tensión por fase se denominan 47-1, 47-2,
47-3, 47-4, 47-5 y 47-6. Las conexiones lógicas de los elementos se realizan en la pantalla de BESTlogic™Plus,
DGC-2020HD Protección del Generador
