9469372990 Rev B 177
Salidas
Salidas de contacto
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Outputs > Contact Outputs
Ruta de navegación del panel frontal: Metering > Status > Outputs > Contact Outputs
Esta pantalla indica el estado de las doce salidas de contacto y las salidas de Arranque, Marcha y
Prerranque El estado es TRUE (verdadero) cuando está encendido el indicador correspondiente.
Consulte la Figura 107.

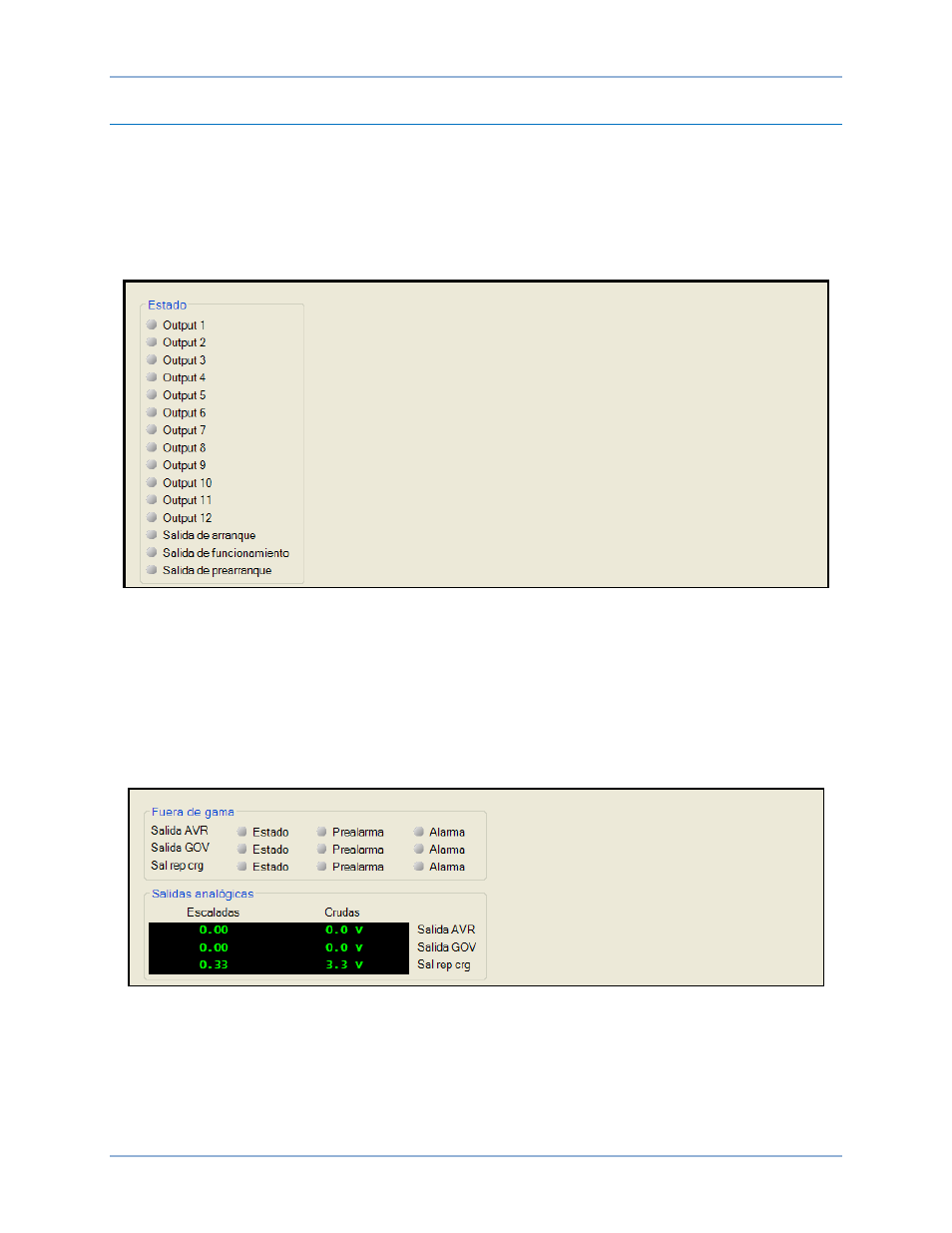

Figura 107. Explorador de medición, Salidas, pantalla de Salidas de contacto
Salidas analógicas
Ruta de navegación de BESTCOMSPlus:Metering Explorer, Outputs > Analog Outputs
Ruta de navegación del panel frontal: Metering > Status > Outputs > AVR Output / GOV Output / LS Output
En esta pantalla se muestran los valores analógicos a escala y sin procesar de las salidas del regulador
automático de tensión (AVR), del regulador (GOV) y de reparto de carga. Una salida cuyo valor está fuera
del intervalo especificado se anuncia mediante el correspondiente indicador de estado, prealarma y
alarma. Consulte la Figura 108.
Figura 108. Explorador de medición, Salidas, pantalla de Salidas analógicas
Elementos configurables
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Outputs, Configurable Elements
Ruta de navegación del panel frontal: Metering > Status > Configurable Elements
Esta pantalla indica el estado de los ocho elementos configurables. El estado es verdadero cuando está
encendido el indicador correspondiente. Consulte la Figura 109.
DGC-2020HD Medición
