Frecuencia del generador > Frecuencia del bus: habilite la frecuencia del generador >
frecuencia del bus, si lo desea. Si habilita la frecuencia del generador > frecuencia del bus,
obligará la salida de kW del generador cuando se cierre el disyuntor.
i.
Tensión del generador > Tensión del bus: habilite la tensión del generador > tensión del bus,
si lo desea. Si habilita la tensión del generador > tensión del bus, se asegurará la salida de
VAr del generador cuando se cierre el disyuntor.
8.
Abra la pantalla Ajustes de control de desvío del AVR en el Explorador de ajustes, dentro de Ajustes
de control de desvío. Seleccione el tipo de salida de control de desvío, ya sea de contacto o analógica.
Consulte la Figura 53.
a.
Tipo de salida de control de desvío de contacto Seleccione el tipo de salida de control
de desvío, ya sea de Continuo o Proporcional.
b.
Tipo de salida de control de desvío analógica Si selecciona esta opción, también deberá
ingresar ganancias y ganancias en bucle de la tensión del controlador de PID. Es posible
que deba modificar estos ajustes a fin de lograr la respuesta deseada del regulador de
tensión. En el capítulo Puesta a punto de los ajustes de PID, encontrará los procedimientos
de puesta a punto del controlador.

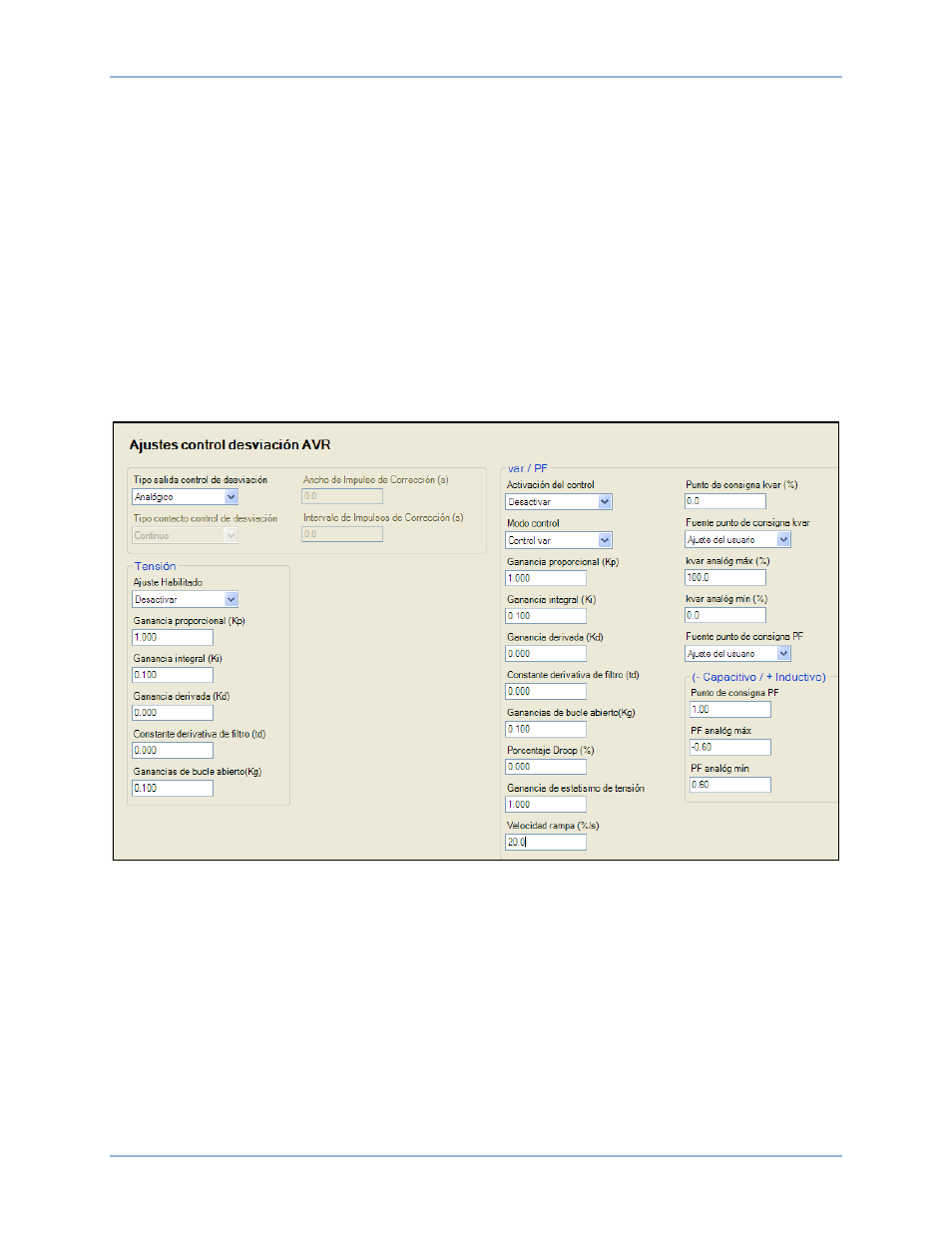

Figura 53. Explorador de ajustes, Ajustes de control de desvío, Ajustes de control de desvío del AVR
9.
Abra la pantalla Ajustes de control de desvío del regulador en el Explorador de ajustes, dentro de
Ajustes de control de desvío. Los parámetros relacionados con el control de desvío del regulador
son similares a los del control de desvío del AVR y se establecen de manera similar. Siga los mismos
pasos efectuados para la configuración del control de desvío del AVR.
10.
Si controla el regulador de tensión con una señal analógica, abra la pantalla Salida del AVR en el
Explorador de ajustes, dentro de Administración de generadores múltiples. En esta pantalla, seleccionelos
parámetros de salida de desvío, así como sus niveles, de acuerdo con las exigencias del regulador
de tensión. Consulte la Figura 54.
a.
Tipo de salida: seleccione si la señal de desvío del AVR debe ser Tensión o Corriente.
b.
Respuesta: seleccione En aumento o En disminución. Se debe seleccionar la opción En
aumento si un aumento en el parámetro de salida generará un aumento en la tensión de
salida del generador.
