Configuración de velocidad
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Communications, CAN Bus Setup, Speed Setup
Ruta de navegación en la interfaz hombre-máquina (HMI): Settings > Communication > CAN Bus 2
(ECU) Setup > ECU Setup > Speed Setup
El control de velocidad a través de J1939 y ECU7/ECU8 se implementa a través de la CAN cuando el
ajuste Solicitud de régimen (r. p. m.) del bus de la CAN está habilitado. Esto es aplicable para todas las
ECU. El ajuste Régimen del motor (r. p. m.) define el régimen nominal del motor (r. p. m.) solicitado.
El ajuste de R. p. m. en vacío es el régimen solicitado cuando el elemento lógico IDLE REQUEST
(solicitud de en vacío) es verdadero.

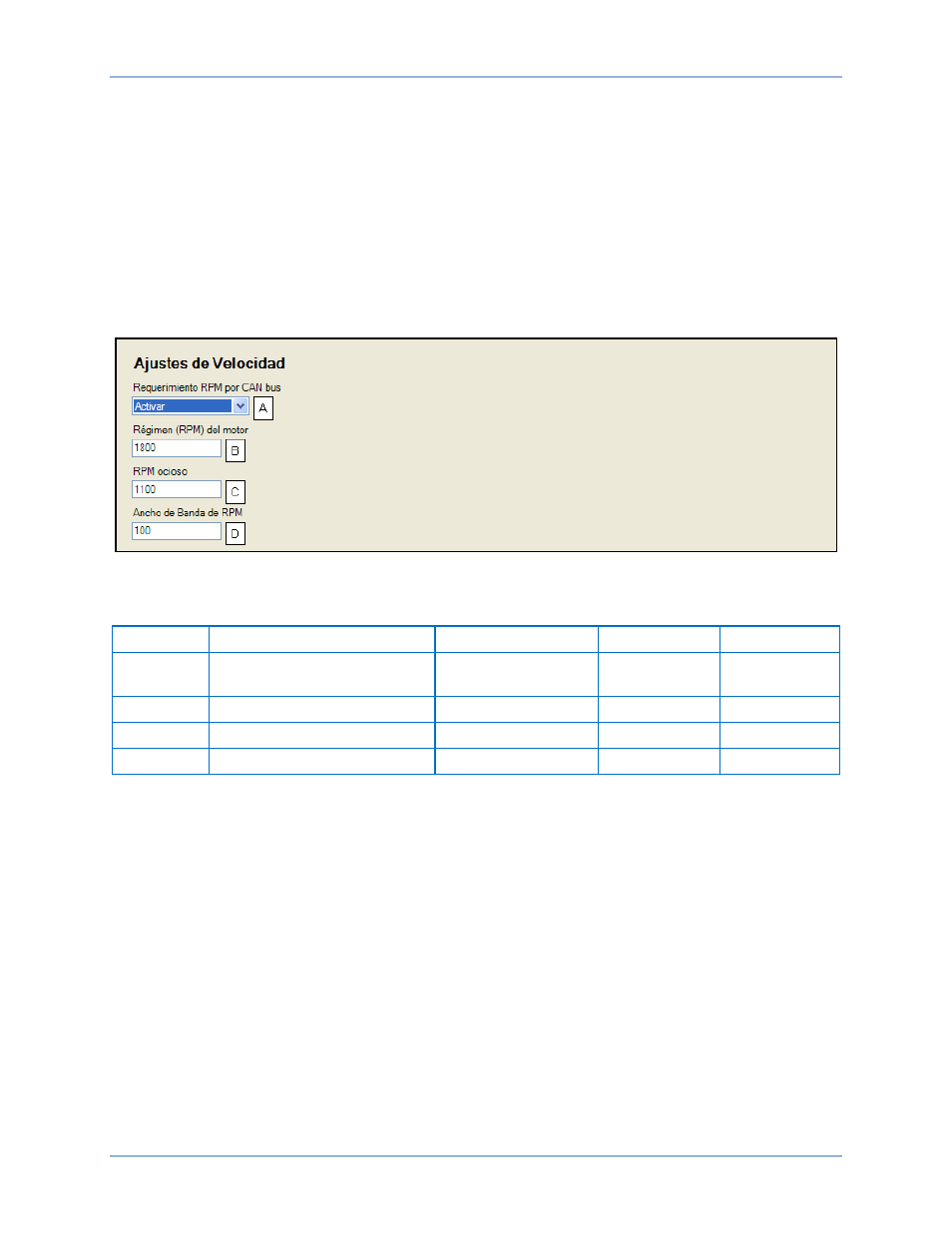

La Figura 159 ilustra la pantalla de Configuración del velocidad de BESTCOMSPlus. Los ajustes se
detallan en la Tabla 72.
Figura 159. Explorador de ajustes, Comunicaciones, Bus de la CAN, Configuración de velocidad
Tabla 72. Ajustes para la configuración de velocidad
Referencia Ajuste Intervalo Incremento Unidad
A Solicitud de régimen (r. p. m.)
del bus de la CAN
Habilitar o inhabilitar n/d n/d
B Régimen del motor (r. p. m.) 750 a 3600 1 r. p. m.
C Régimen (r. p. m.) en vacío 100 a 2000 1 r. p. m.
D Ancho de banda de r. p. m. 0 a 1000 1 n/d
Configuración del regulador de tensión
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Communications, CAN Bus Setup,
Voltage Regulator Setup
Ruta de navegación en la interfaz hombre-máquina (HMI): Settings, Communication > CAN Bus 2
(ECU) Setup > ECU Setup > Voltage Regulator Setup
El DGC-2020HD transmite los parámetros de punto de ajuste de tensión y compensación de subfrecuencia
a un regulador de tensión conectado. Seleccione el tipo de bus de la CAN adecuado que se está utilizando:
Ninguno, Marathon, Basler o J1939. El valor de Punto de ajuste primario de tensión representa el punto de
ajuste normal deseado para la tensión del sistema. El Punto de ajuste de tensión alternativo se transforma
en el punto de ajuste de tensión activo del sistema cuando el Traspaso a línea baja es verdadero (true). El
intervalo en el cual el DGC-2020HD se desvía del reparto de VAr del regulador de tensión y del ajuste de
tensión lo indica el ajuste Ancho de banda de ajuste de tensión. Cuando el regulador de tensión está en el
modo Regulación de corriente de campo (FCR), el punto de ajuste normal deseado de la corriente de campo
deseada normal se establece usando el Ajuste de corriente de campo para el modo Regulación de corriente
de campo. El ajuste Codo primario de subfrecuencia permite ajustar la tensión de codo normal deseada de
la subfrecuencia. Cuando el Traspaso a línea baja es verdadero (true), la tensión de codo alternativa de
subfrecuencia se transforma en la tensión de codo activa de la subfrecuencia. También se puede especificar
la pendiente de subfrecuencia deseada.
