334

9469372990 Rev B

RTD1+

RTD1–

RTD1C

AEM-2020

P

00

53

-6

5

RED

BLACK

BLACK

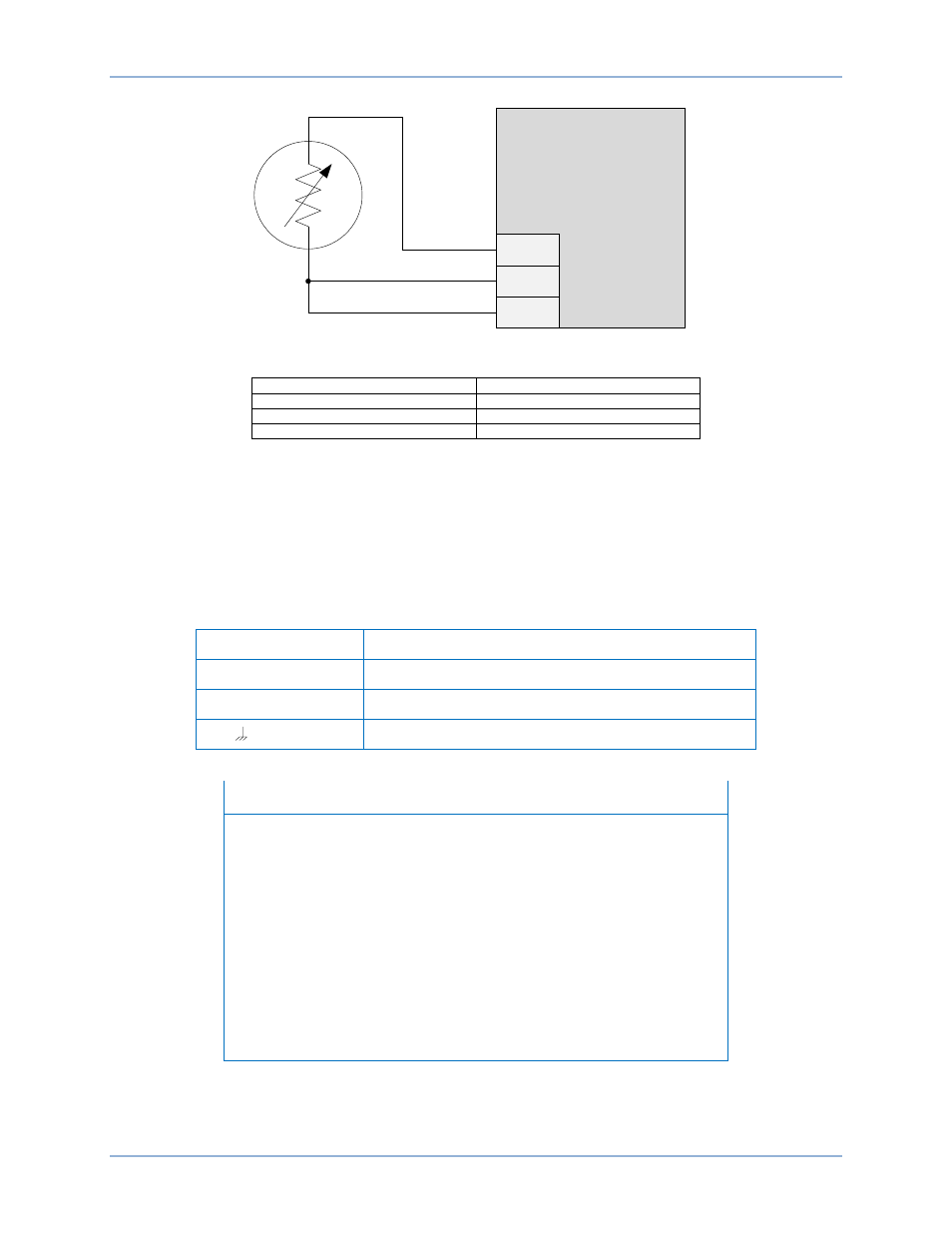

Figura 191. Conexiones de entradas de RTD trifilares externas

English

Español

RED

ROJO

BLACK

NEGRO

Jumper

Puente

Interfaz CAN

Estos terminales brindan comunicación mediante el protocolo SAE J1939 y comunicación de alta

velocidad entre el módulo de expansión analógico y el DGC-2020HD. Las conexiones entre el AEM-2020

y el DGC-2020HD se deben realizar con un cable de par trenzado blindado. En la Tabla 86 se detallan

los terminales de la interfaz CAN. Consulte la Figura 192 y la Figura 193.

Tabla 86. Terminales de la interfaz CAN

Terminal

Descripción

P1- AL (CAN A)

Conexión alta con CAN (cable amarillo)

P1- BA (CAN B)

Conexión baja con CAN (cable verde)

P1- (BLINDAJE)

Conexión de drenaje con CAN

Notas

1.

Si el AEM-2020 proporciona un extremo del bus J1939, se debe

instalar una resistencia terminal de ½ vatio y 120 Ω en los

terminales P1- BA (CANB) y P1- AL (CANA).

2.

Si el AEM-2020 no forma parte del bus J1939, el adaptador que

conecta el AEM-2020 al bus no debe exceder los 914 mm (3 pies)

de longitud.

3.

La longitud máxima del bus, sin incluir los adaptadores, es de

40 m (131 pies).

4.

El drenaje J1939 (blindaje) debe conectarse a tierra en un punto,

únicamente. Si se realiza una conexión a tierra en cualquier otro

lugar, no se debe conectar el drenaje al AEM-2020.

AEM-2020

DGC-2020HD
