9469372990 Rev B 43
DGC-2020HD
P0071-63
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional,
up to 4)
120 ohm
Termination
CAN 2 Bus
Stub
AEM-2020
(Optional,
up to 4)
Other
Devices
Engine
120 ohm
Termination
CAN-H
CAN-L
120 ohm
Termination CAN 1 Bus
Stub

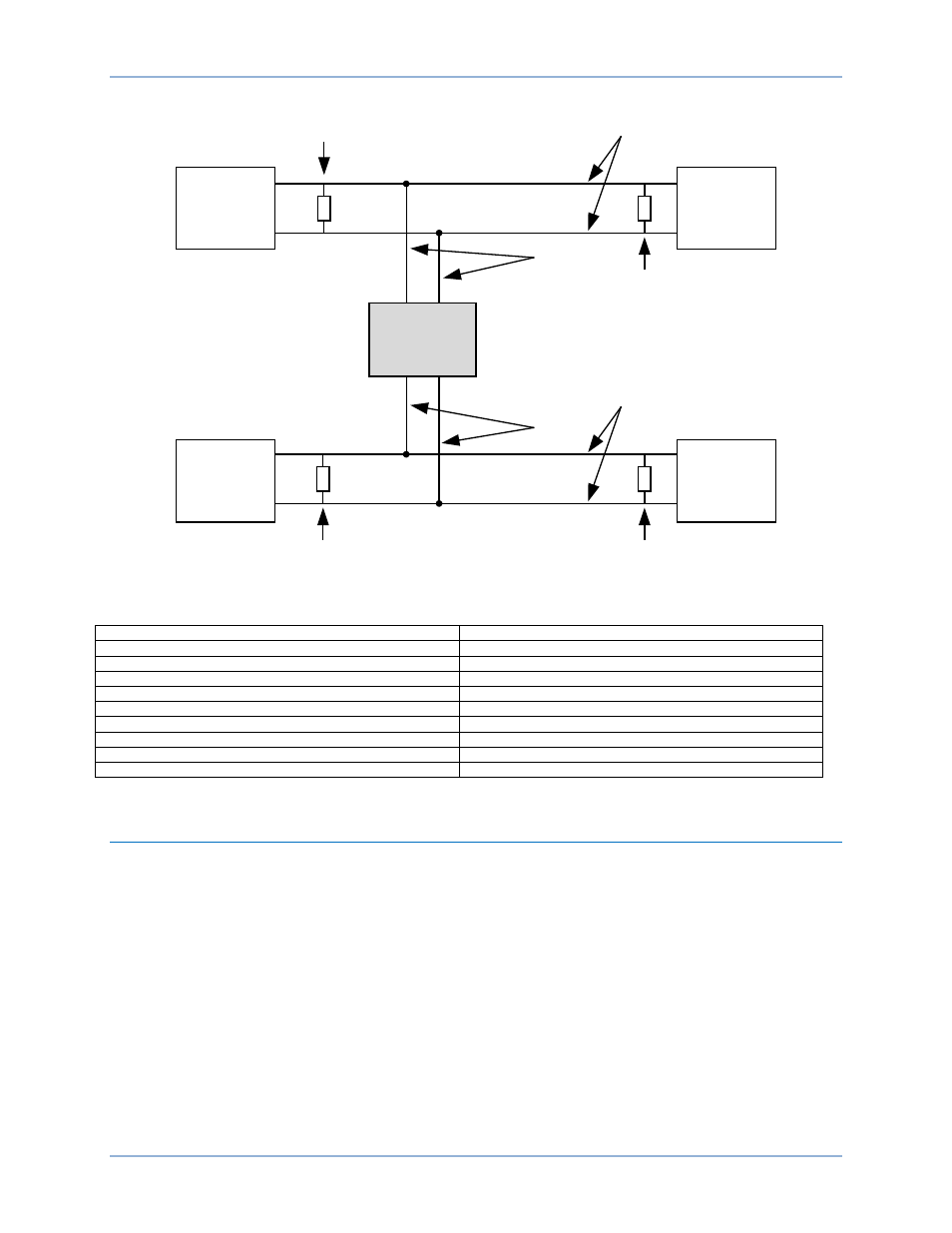

Figura 12. Interfaz CAN con otros dispositivos que proporcionan un extremo del bus
English Español
120 ohm Termination Terminación de 120 ohm
CEM-2020 (Optional, up to 4) CEM-2020 (opcional, hasta 4)
Other Devices Otros dispositivos
CAN-H CAN-A
CAN-L CAN-B
CAN 1 Bus Bus de CAN 1
120 ohm Termination Terminación de 120 ohm
AEM-2020 (Optional, up to 4) AEM-2020 (opcional, hasta 4)
Engine Motor
Conexiones con módulos de expansión (CAN 1)
El módulo de expansión analógico AEM-2020 y el módulo de expansión de contacto CEM-2020 son
módulos opcionales que se pueden instalar con el DGC-2020HD. Ya que se conectan con el DGC-2020HD
a través de la interfaz “CAN 1”, los terminales de CAN (51, 52 y 53) son las únicas conexiones comunes
entre el DGC-2020HD, el AEM-2020 y el CEM-2020. Una red puede operar con un máximo de cuatro
módulos CEM-2020 y cuatro módulos AEM-2020. En la Figura 13 se ilustran las conexiones típicas.
Consulte los capítulos AEM-2020 y CEM-2020 para obtener más información.
DGC-2020HD Conexiones Tipicas
