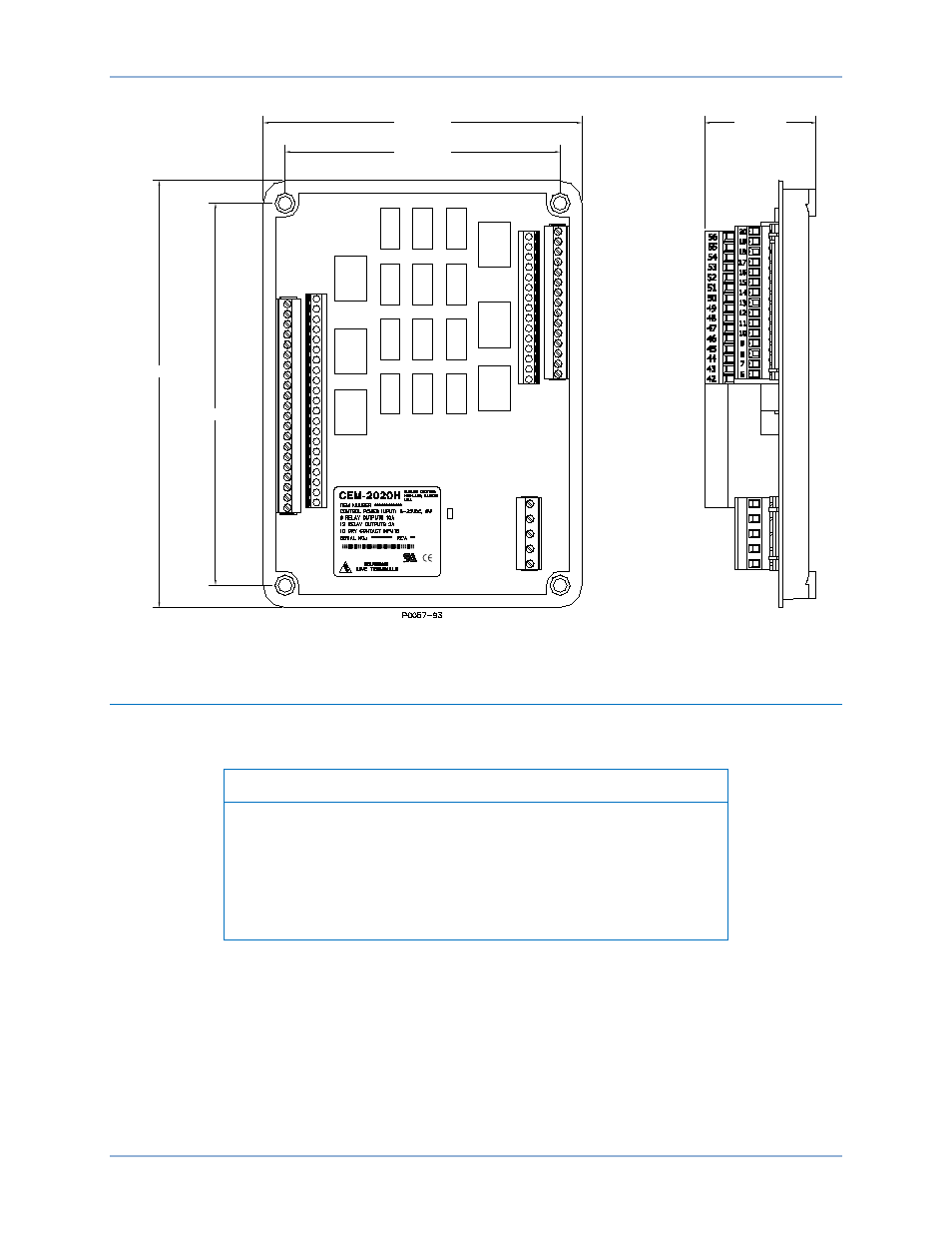

Figura 203. Dimensiones totales del CEM-2020H
Conexiones
Las conexiones de los módulos de expansión de contacto dependen de la aplicación. Un cableado
incorrecto podría dañar el módulo.
Notas
La potencia de servicio de la batería debe tener la polaridad correcta.
Si bien la polaridad inversa no causará ningún daño, el CEM-2020
no funcionará.
Asegúrese de que el CEM-2020 esté conectado a tierra mediante un
cable de cobre calibre 12 AWG (3,31 mm 2 ) o superior, conectado al
terminal a masa en el módulo.
Terminaciones
La interfaz de terminales consta de conectores enchufables con terminales de compresión que se atornillan.
Las conexiones del CEM-2020 están hechas con un conector de 5 posiciones, dos conectores de
18 posiciones y dos conectores de 24 posiciones y terminales de compresión que se atornillan. Estos
conectores se enchufan a los cabezales del CEM-2020. Los conectores y cabezales están ensamblados
en cola de milano para que los conectores tengan la orientación correcta. Los conectores y cabezales
tienen características singulares, con las que se garantiza que los conectores solo se complementen
con los cabezales que correspondan. Los terminales de tornillo de los conectores aceptan un tamaño de
cable máximo de 12 AWG (3,31 mm 2 ). El torque de roscado máximo es de 5 libras-pulgadas (0,56 N•m).
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
DGC-2020HD CEM-2020
