Tipo de salida
Se puede configurar una salida analógica remota para controlar una señal de tensión o corriente.
Tipo de alarma fuera de intervalo
Una alarma fuera de intervalo le avisa al usuario de un cable de salida analógica abierto o dañado.
Retardo de activación fuera de intervalo
Un valor de retardo de activación fuera de intervalo retarda el anuncio de una alarma.
Intervalos
Se deben establecer intervalos para el tipo de salida seleccionada. Parámetro mín. guarda correlación
con Corriente de salida mín. o Tensión de salida mín. y Parámetro máx. guarda correlación con Corriente
de salida máx. o Tensión de salida máx.
Ajustes de funcionamiento
Los ajustes de funcionamiento de salidas analógicas remotas se configuran en la pantalla de ajustes AEM x
Salida #y (donde x = 1 a 4 e y = 1 a 4) (Figura 201) en BESTCOMSPlus. Los ajustes se detallan en la Tabla 90.

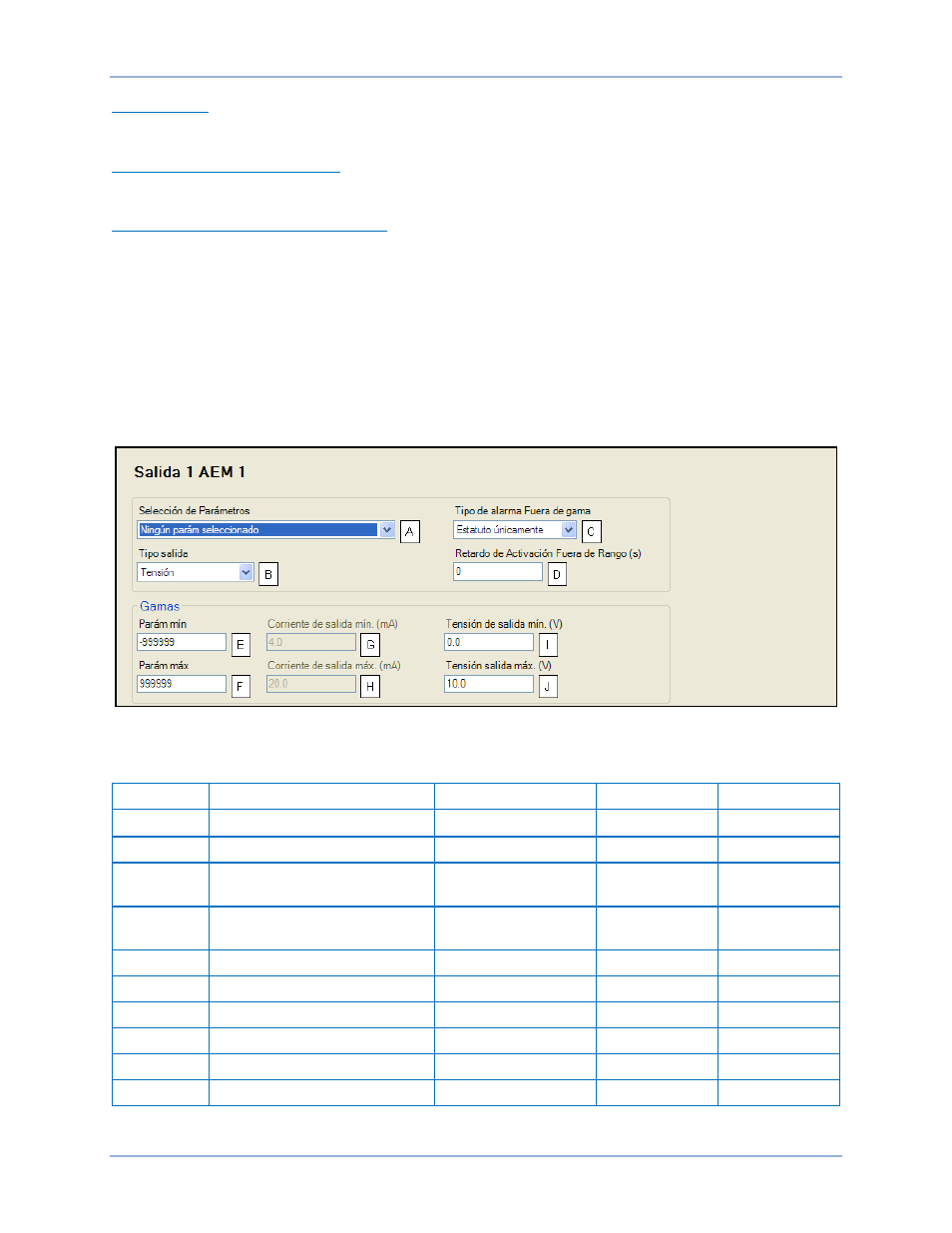

Figura 201. Explorador de ajustes, Salidas programables, Salidas analógicas remotas, Salida n.° 1 de AEM 1
Tabla 90. Ajustes para AEM x Salida #y
Referencia Ajuste Intervalo Incremento Unidad
A Selección de parámetros ∗ n/d n/d
B Tipo de salida Tensión o corriente n/d n/d
C
Tipo de alarma fuera de
intervalo
Solo estado,
Prealarma o Alarma
n/d n/d
D
Retardo de activación fuera
de intervalo
0 a 300 1 segundos
E Parámetro mín. –999 999 a 999 999 0,1 n/d
F Parámetro máx. –999 999 a 999 999 0,1 n/a
G Corriente de salida mín. 4 a 20 0,1 miliamperios
H Corriente de salida máx. 4 a 20 0,1 miliamperios
I Tensión de salida mín. 0 a 10 0,1 voltios
J Tensión de salida máx. 0 a 10 0,1 voltios
∗ Consulte Selección de parámetros, arriba.
