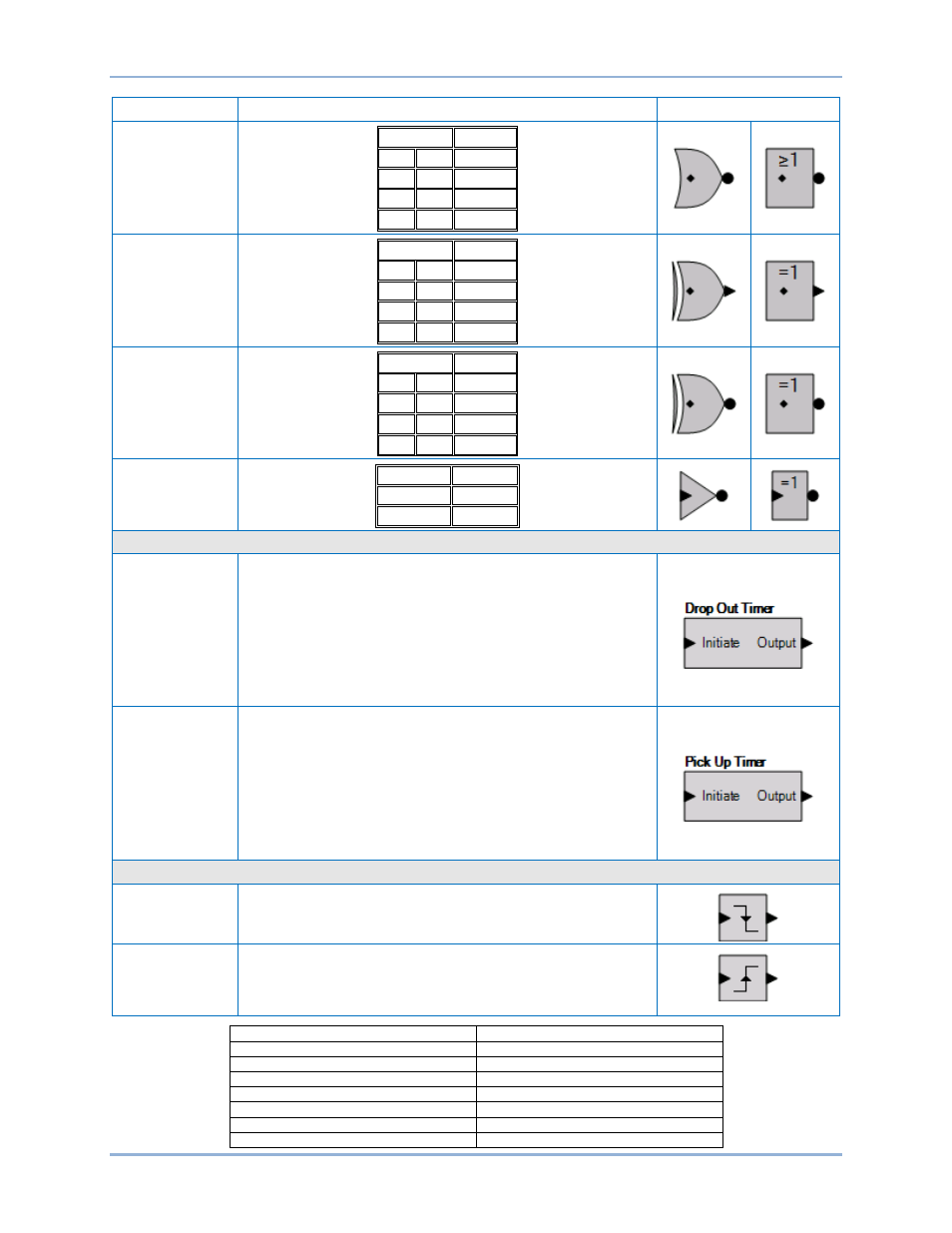

Nombre
Descripción
Símbolo
NOR
Entrada Salida
0
0
1
0
1
0
1
0
0
1
1
0
XOR
Entrada Salida
0
0
0
0
1
1
1
0
1
1
1
0
XNOR
Entrada Salida
0
0
1
0
1
0
1
0
0
1
1
1
NOT
(INVERSOR)
Entrada Salida
0
1
1
0
Cronómetros de captación y de desactivación
Cronómetro de
desactivación
Un cronómetro de desactivación provoca una salida verdadera
cuando el tiempo transcurrido es igual o mayor que el ajuste de
tiempo de desactivación después de que se ha producido una
transición de verdadero a falso en la entrada Iniciar de la lógica
conectada. Cada vez que la entrada Iniciar se convierta en
verdadera, la salida pasará a ser automáticamente falsa.
Consulte Cronómetros de captación y de desactivación. Haga
doble clic o clic con el botón derecho en el cronómetro lógico
para seleccionar los cronómetros de 1 a 16.
Cronómetro de
captación
Un cronómetro de captación provoca una salida verdadera
cuando el tiempo transcurrido es igual o mayor que el ajuste
de tiempo de captación después de que se ha producido una
transición de falso a verdadero en la entrada Iniciar de la lógica
conectada. Cada vez que el estado de la entrada Iniciar se
convierta en falso, la salida pasará a ser automáticamente
falsa (FALSE). Consulte Cronómetros de captación y de
desactivación. Haga doble clic o clic con el botón derecho en el
cronómetro lógico para seleccionar los cronómetros de 1 a 16.
Disparadores
Flanco de bajada La salida de un flanco de bajada activa pulsos verdaderos cuando
la entrada pasa de la lógica 1 a la lógica 0. Haga doble clic o clic
con el botón derecho en el disparador lógico para cambiar el tipo.
Flanco de subida La salida de un flanco de subida dispara pulsos verdaderos
cuando la entrada pasa de la lógica 0 a la lógica 1. Haga doble
clic o clic con el botón derecho en el disparador lógico para
cambiar el tipo.
English
Español
Logic Comment Block
Bloque de comentarios lógicos
Counter
Contador
Count Up
Recuento ascendente
Count Down
Recuento regresiva
Alarm
Alarma
Reset
Restablecer
Reset Priority latch
Restablecer enclavamiento de prioridad
DGC-2020HD
BESTlogic™Plus
