158 9469372990 Rev B
Captación y disparo
Cuando se pierde la potencia de excitación del generador, este actúa como un gran inductor a medida
que comienza a absorber grandes cantidades de VAr. El elemento 40Q actúa sobre el principio de que si
un generador comienza a absorber VAr fuera de su curva de capacidad de estado permanente, es
probable que haya perdido su alimentación de excitación. Este elemento compara la potencia reactiva
con la curva de respuesta de 40Q definida por el ajuste de captación. Cuando la potencia reactiva está
dentro de la región de disparo de 40Q, se activa un cronómetro que comienza a medir el tiempo para
iniciar un disparo. Consulte la Figura 84.
El tiempo de funcionamiento del cronómetro depende del Retardo de activación. Se recomienda la
configuración de retardos de activación para los disparos. Agregar un pequeño retardo permite asegurarse
de que no se producirán alarmas falsas por condiciones de falla transitorias u oscilaciones en el sistema
de potencia. Si este tiene un valor cero (0), el elemento 40Q actuará sin ningún retardo intencional.
Si una condición de pérdida de excitación persiste durante el lapso estipulado en el ajuste de Retardo
de activación del elemento, la salida de disparo del elemento será verdadera. En BESTlogicPlus, la
salida de disparo puede estar conectada a otros elementos lógicos o a una salida física de relé para
anunciar la condición e iniciar una acción correctiva.
Si la condición de captación desaparece antes de que se agote el retardo de activación del elemento,
el cronómetro se restablecerá, no se realizará ninguna acción correctiva y el elemento estará preparado
nuevamente para responder a cualquier otra condición de pérdida de excitación.

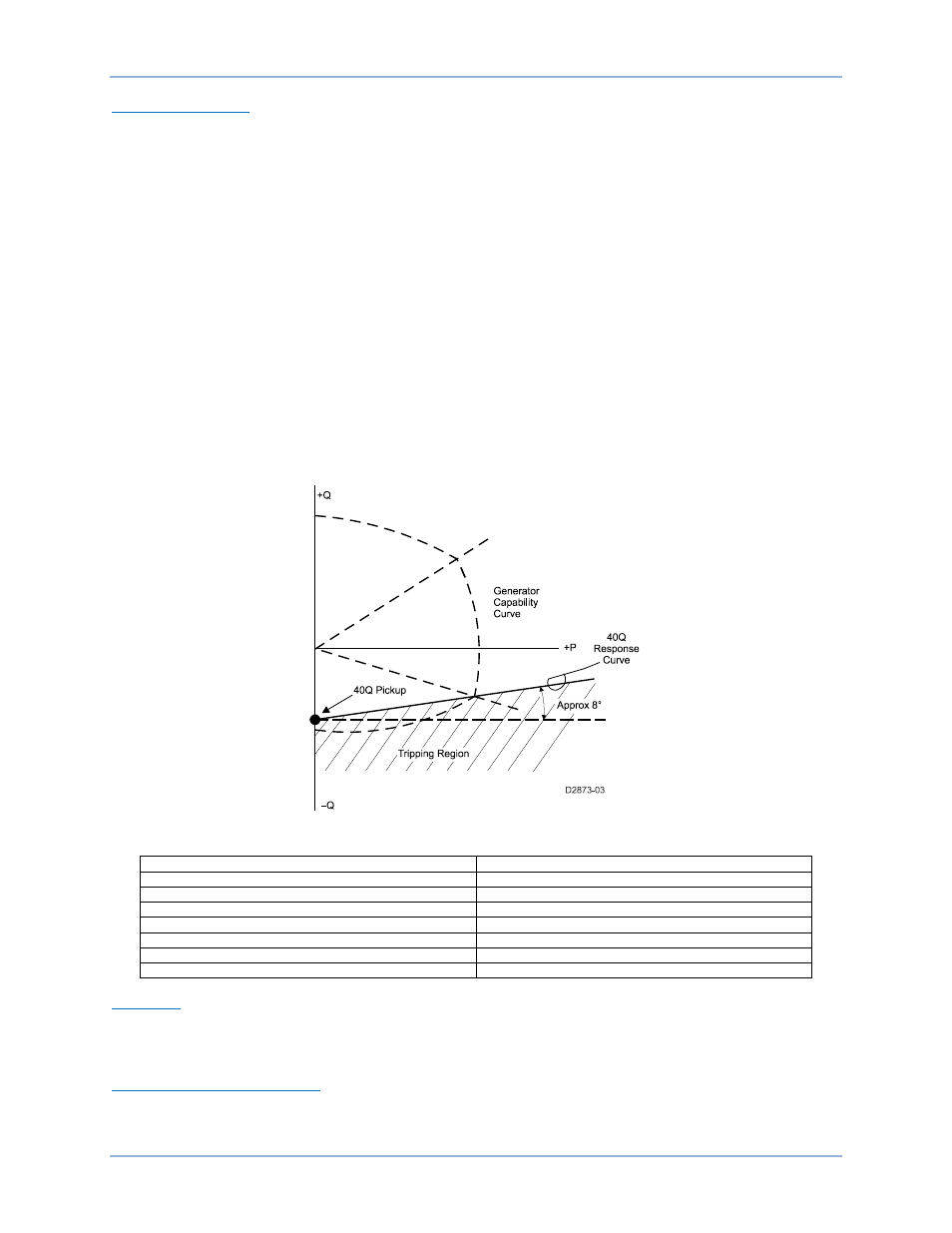

Figura 84. Curva de capacidad del generador frente a la respuesta de 40Q
English Español
40Q Pickup Captación de 40Q
Tripping Region Región de disparo
Generator Capability Curve Curva de capacidad del generador
+Q +Q
+P +P
40Q Response Curve Curva de respuesta de 40Q
Approx 8° Aprox. 8°
Histéresis
El ajuste de histéresis funciona como una pérdida de señal de sobretensión evitando la interrupción rápida
de la salida de la excitación.
Factor de escala de línea baja
El ajuste del factor de escala de línea baja se utiliza para modificar automáticamente el ajuste de captación
de pérdida de excitación en aplicaciones que podrían utilizar más de un tipo de conexión de grupo
Protección del Generador DGC-2020HD
