Powermax125 Manual de servicio 808073

77

6 – Montaje de antorcha mecanizada

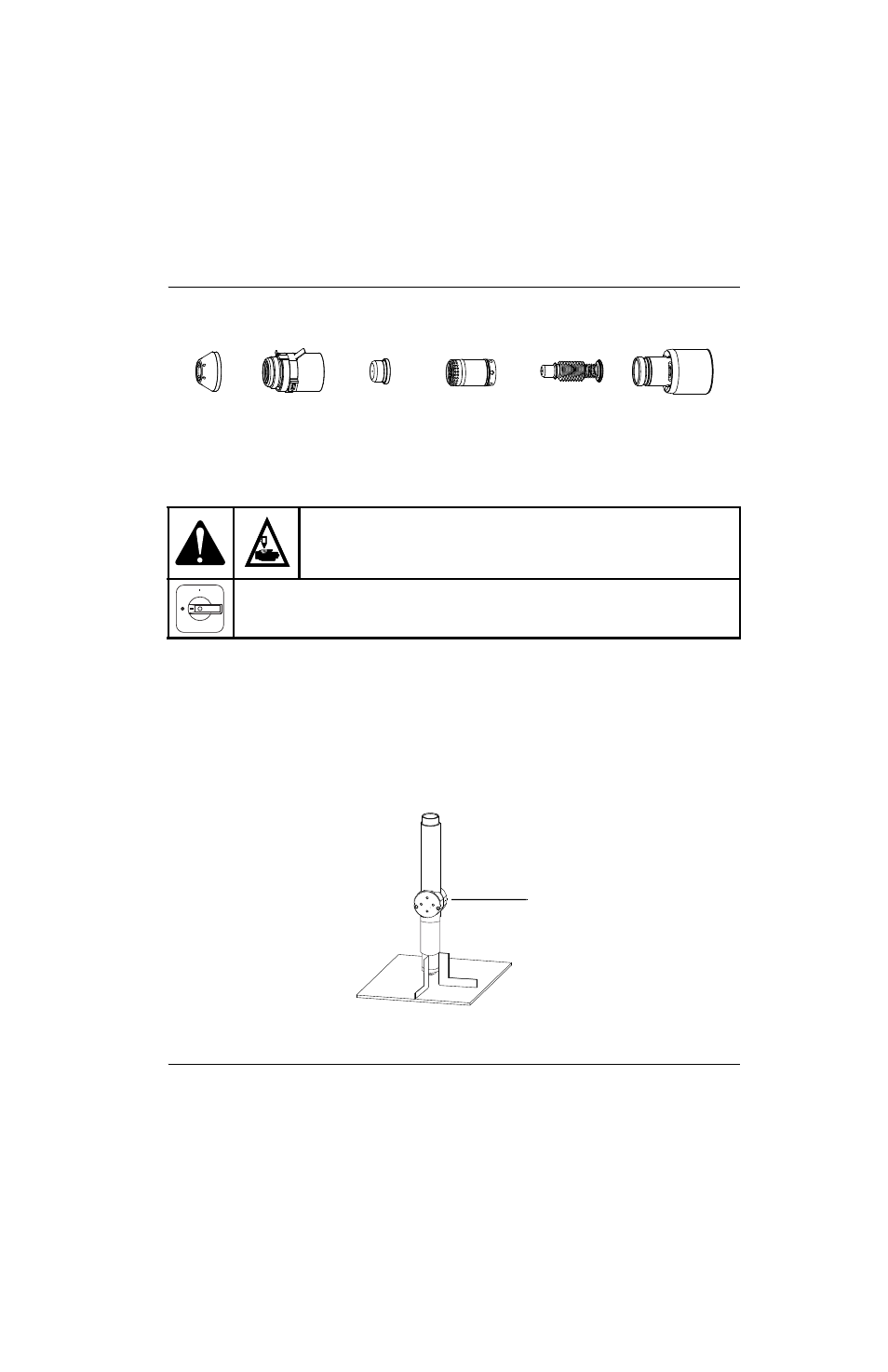

Consumibles con protección y sensado óhmico FineCut

Instalar los consumibles de la antorcha mecanizada

Para operar la antorcha mecanizada debe tener instalado un juego completo de piezas consumibles: escudo frontal,
capuchón de retención, boquilla, electrodo y anillo distribuidor.

Con el interruptor de energía en la posición OFF (O) (apagado), instalar los consumibles de la antorcha mecanizada
de manera similar a los de la antorcha manual. Ver

Montaje de antorcha manual en la página 53.

Alinear la antorcha

Para lograr un corte vertical, montar la antorcha mecanizada perpendicular a la pieza a cortar. Utilizar una escuadra para
alinear la antorcha en ángulo recto con la pieza a cortar.

El soporte debe quedar lo más abajo posible de la camisa de la antorcha para minimizar
las vibraciones en la punta de la antorcha.

¡ADVERTENCIA!

EL ARCO DE PLASMA

DE LAS ANTORCHAS DE ENCENDIDO INSTANTÁNEO

PUEDE OCASIONAR LESIONES Y QUEMADURAS

El arco de plasma prende inmediatamente al activarse el interruptor de la antorcha. Antes
de cambiar los consumibles, asegurarse de que la energía esté en OFF (apagado).

420152

Escudo frontal

420156

Capuchón

de retención

sensado óhmico

420151
Boquilla

220971

Electrodo

220997

Anillo distribuidor

Soporte de montaje
