Powermax125 Manual de servicio 808073

287

10 – Reemplazo de componentes de la antorcha

6. Enroscar el cuerpo de antorcha con los cables y mangueras de la antorcha hasta que ajusten.

Los cables blancos del conjunto de cables y mangueras deben estar boca arriba.

7. Usar juntas una llave de 3/8 pulg. y otra de 1/2 pulg. (o 2 llaves ajustables) para apretar la boquilla de gas que sujeta

el cuerpo de antorcha a los cables y mangueras de la antorcha a 69,1 kg·cm.

8. Apretar el tornillo del terminal de cable arco piloto a 17,3 kg·cm.

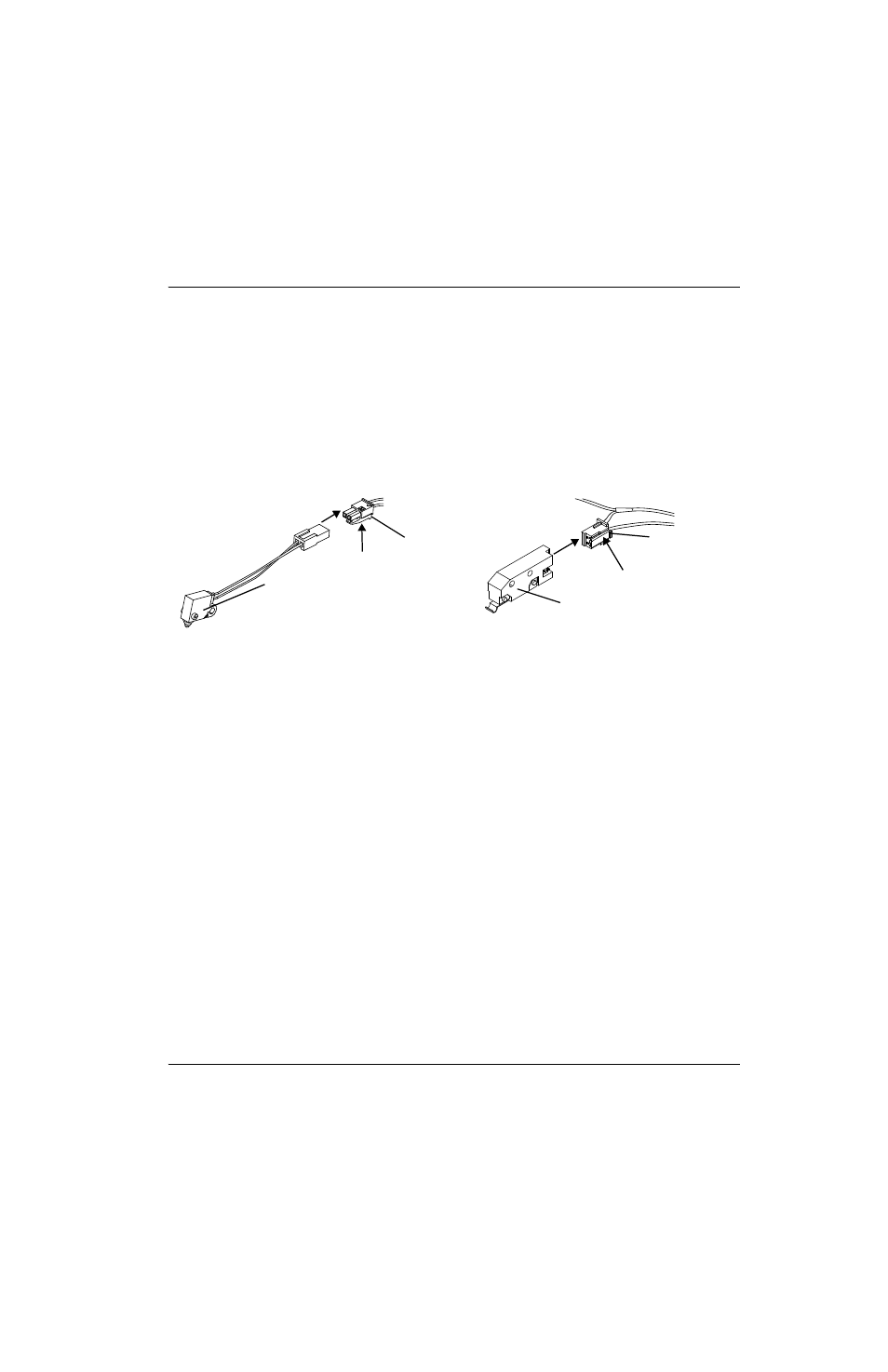

9. Conectar el interruptor de sensado capuchón y el interruptor de arranque.

Figura 141

10. Efectuar los siguientes procedimientos:

a. Instalar de nuevo todos los componentes que se quitaron. Ver Instalar el mango en la página 276.

b. Volver a conectar la antorcha y la alimentación de gas y poner en ON (I) (encendido) la energía.

Interruptor de sensado capuchón

Aleta

Aleta

Interruptor de arranque
