Powermax125 Manual de servicio 808073

263

9 – Reemplazo de componentes de la fuente de energía

5. Agarrar el recipiente de filtro con la mano derecha.

6. Bajar el cierre de seguridad y dar vuelta al recipiente de filtro unos 45 grados a la derecha.

7. Halar verticalmente el recipiente de filtro para quitarlo. Se pueden ver el elemento filtrante blanco y la tuerca

de retención.

8. Quitar el elemento filtrante desenroscando la tuerca de retención plástica.

9. Quitarle la boquilla de gas al conjunto de filtro de gas.

10. Quitarle los 3 tornillos de montaje al conjunto de filtro de gas

11. Sacar el conjunto de filtro de gas de la fuente de energía.

12. Si el conector opcional RS-485 está instalado, desenchufar los 5 cables de los terminales de conexión dentro

de la fuente de energía y quitar los 2 tornillos de montaje del panel trasero.

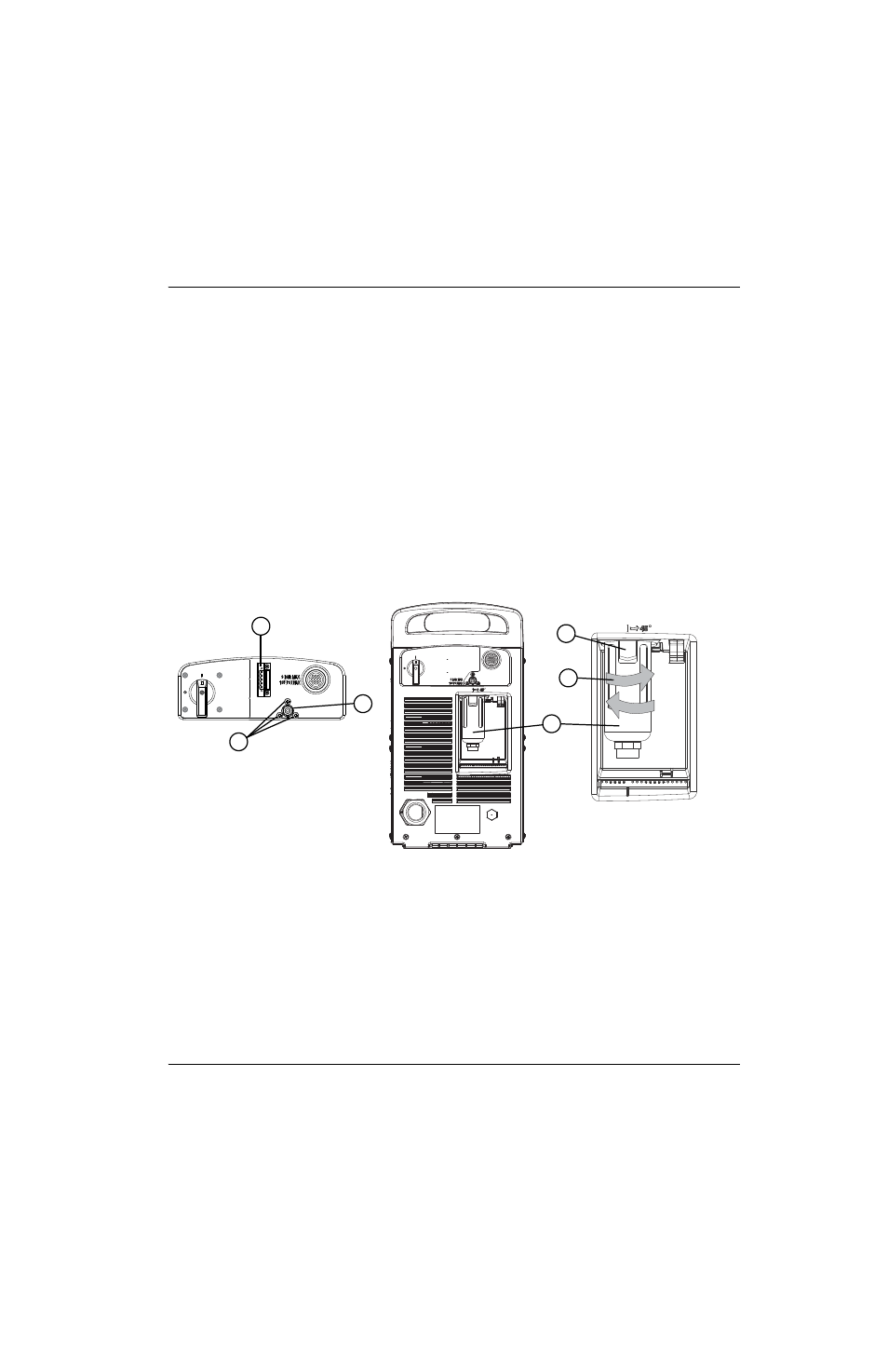

Figura 112

1

2

3

4

5

6

1

Conector RS-485 opcional

2

Tornillos de montaje (3) conjunto filtro de gas

3

Boquilla de gas

4

Recipiente de filtro

5

Dar vuelta para quitar

6

Cierre de seguridad
