128 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema

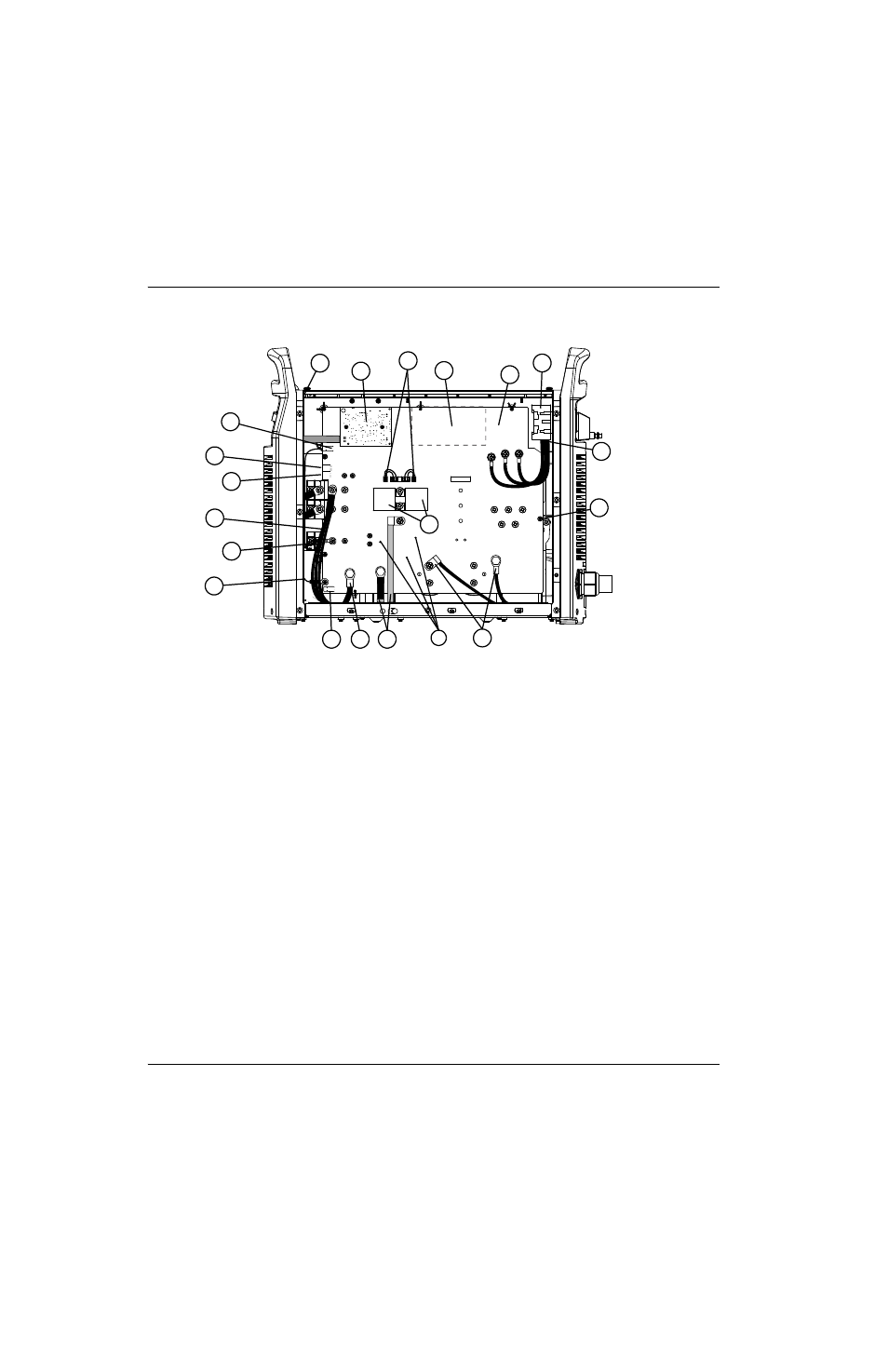

Figura 14 – Visión de conjunto fuentes de energía CCC 380 V, CE 400 V
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
J32
J11
J28
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7
13
14
8 10
11
12 9
20 15
16
17
18
19
1 J11
2 J17
3 J18
4 Cables inductor de salida
5 Cables boquilla
6 Cable electrodo
7 J32
8 Cable de masa
9 Cables transformador
10 Puntos de medición
11 Capacitores 4 μF
12 Cables inductor CFP
13 A tierra
14 Cables entrada CA
15 Interruptor de energía
16 Tarjeta de alimentación
17 Circuito de transferencia indirecta
18 Conectores manejo de compuerta
19 Tarjeta procesador de señales digitales (DSP)
20 Tarjeta de control
