Powermax125 Manual de servicio 808073 189
9 – Reemplazo de componentes de la fuente de energía
5. Pasar el cable largo con el conector pequeño por delante, por el orificio de montaje del RS-485 del panel trasero.
6. Sujetar el conector RS-485, con el cable rojo encima, al orificio de montaje (ver Figura 54) apretando los 2 tornillos
que vienen con él a 11,5 kg·cm.

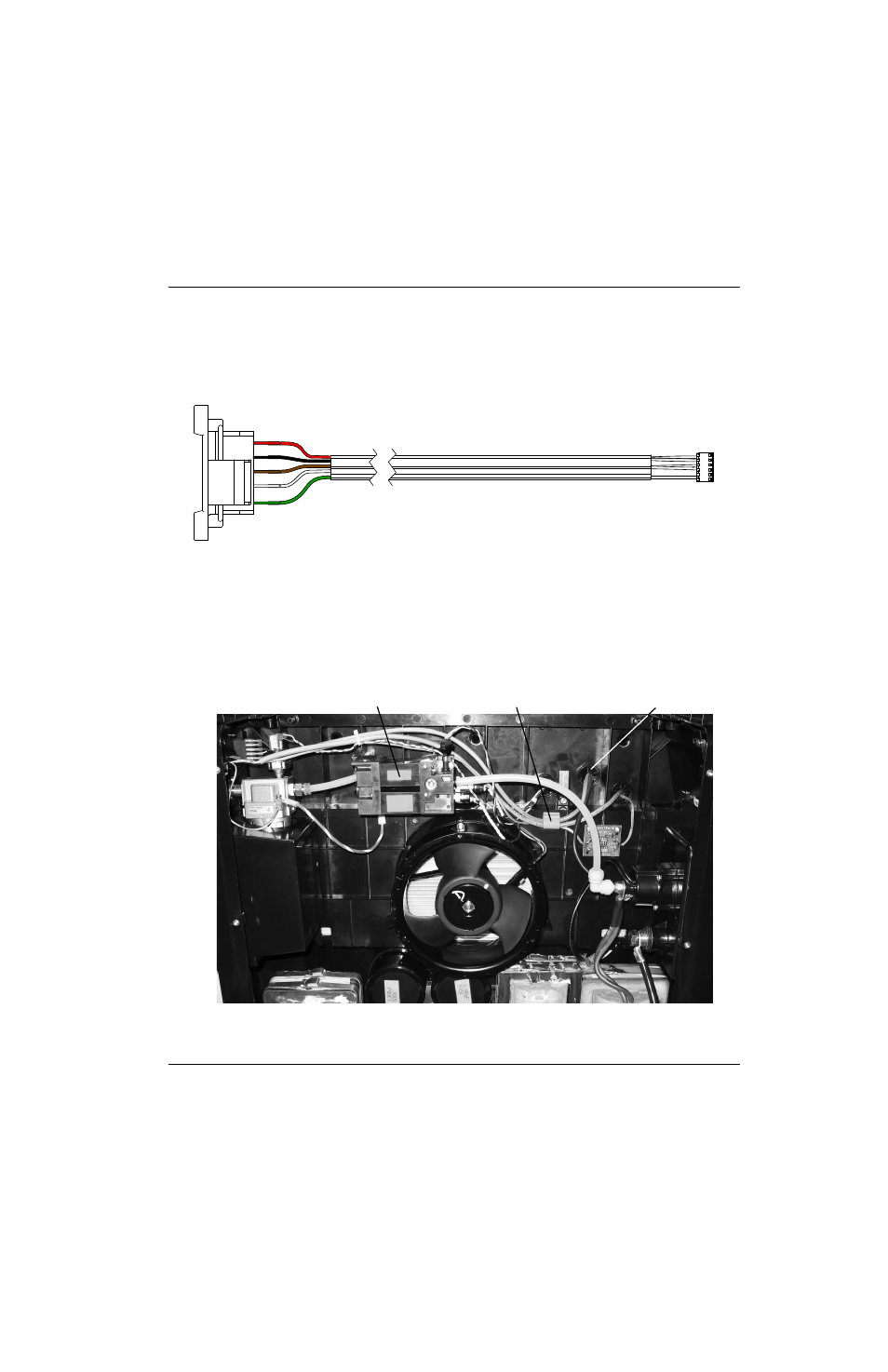

Figura 54
7. Tender el cable largo RS-485, junto a los 2 cables grises existentes, por encima de la válvula solenoide y a través
de la presilla para cable conectada al panel central.
8. Meter el conector corto del cable RS-485 por el pasahilos del centro del panel central.
Figura 55
Cable rojo
Presilla para cable Válvula solenoide Pasahilos central
