Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

9. Unir el conector de anillo del cable a tierra verde/amarillo con el borne de rosca que está entre los pasahilos central

e izquierdo. (Ver

Figura 56). Apretar la tuerca del borne de rosca a 17,3 kg·cm.

10. Meter el conector del cable a tierra por el pasahilos del centro.

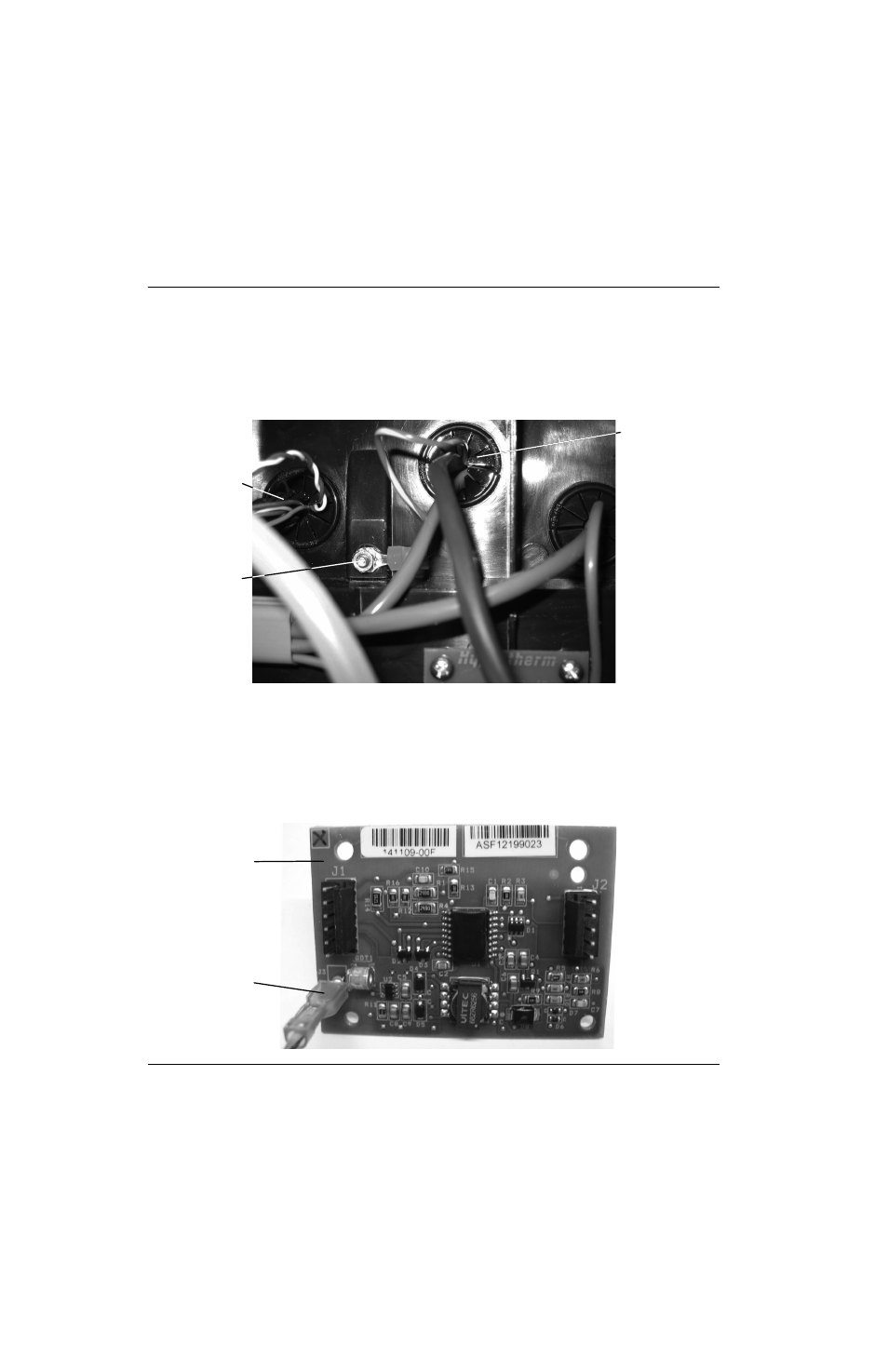

Figura 56

11. Sujetar la tarjeta RS-485 a los montantes de soporte plásticos que están en el panel central, detrás de la tarjeta

DSP, por el lado de la tarjeta de alimentación de la fuente de energía. Apretar los 2 tornillos que vienen con él
a 11,5 kg·cm. Ver

Figura 58 en la página 191.

12. Enchufar el conector del cable a tierra en el conector inferior izquierdo de la tarjeta RS-485.

Figura 57

Pasahilos izquierdo

Cable a tierra

Pasahilos central

Tarjeta RS-485

Conector

cable a tierra
