172 Powermax125 Manual de servicio 808073
9 – Reemplazo de componentes de la fuente de energía

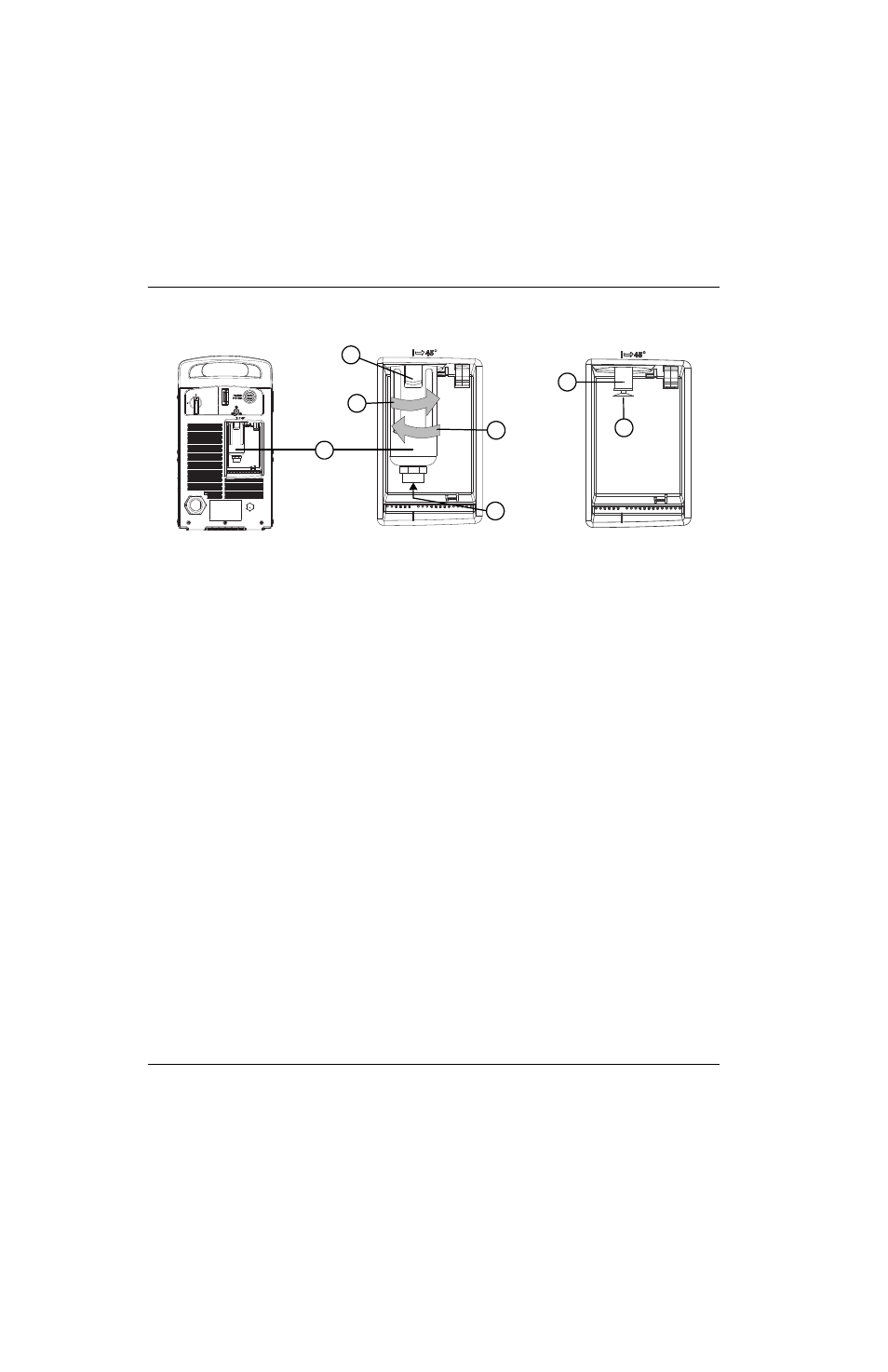

Figura 32
1
2
3
4
5 7
6
1 Cierre de seguridad
2 Dar vuelta para quitar
3 Recipiente de filtro
4 Conviene levantar aquí al reemplazar el recipiente
de filtro
5 Dar vuelta para instalar
6 Elemento filtrante de gas
7 Tuerca de retención plástica
