Powermax125 Manual de servicio 808073 201
9 – Reemplazo de componentes de la fuente de energía
Reemplazar el interruptor de energía
Quitar el interruptor de energía
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitar la barrera componente en la página 177.
d. Ver Quitar el soporte de panel lateral en la página 178.
e. Ver Desconectar la tubería de gas en la página 192.

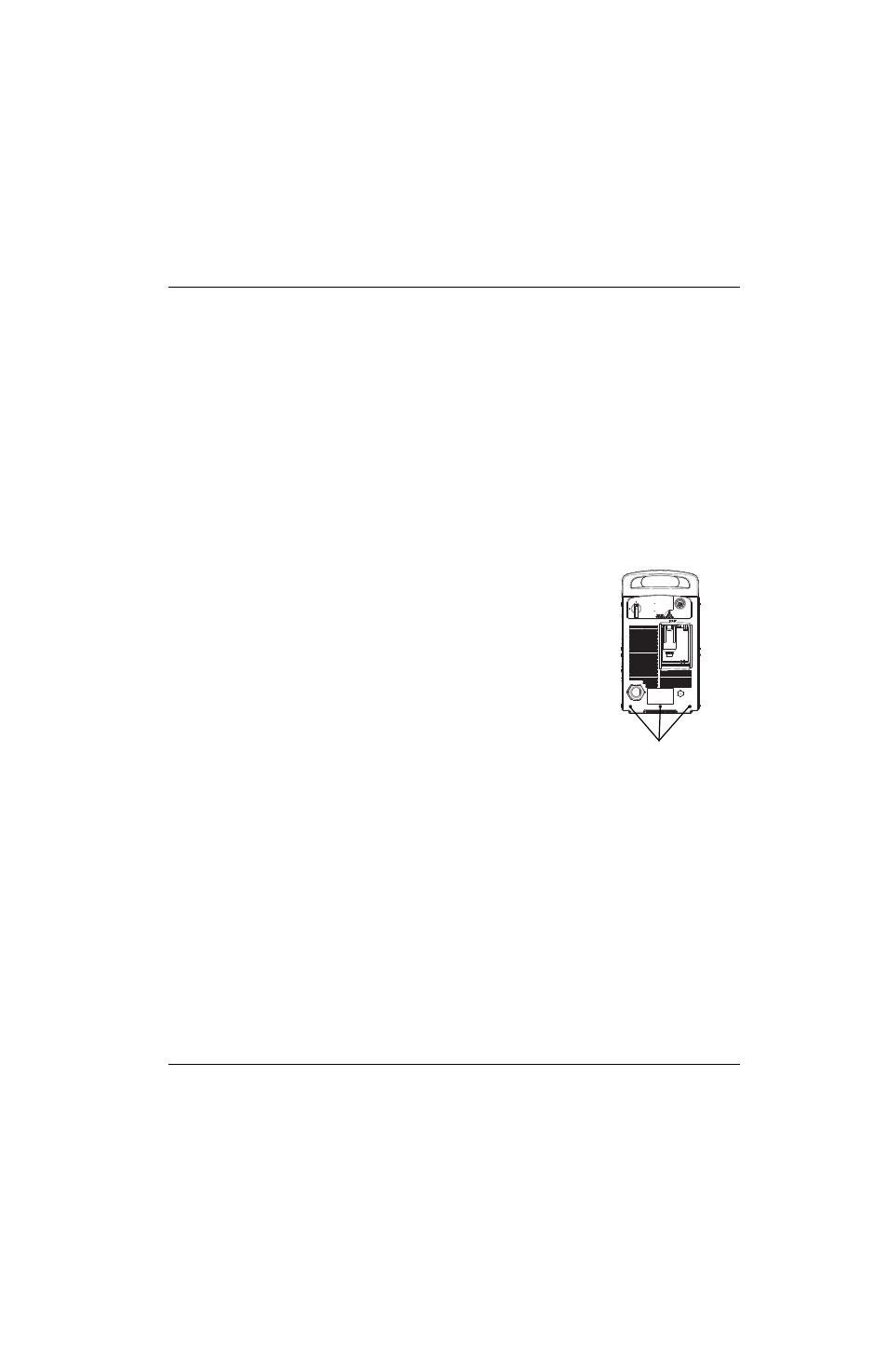

2. Quitar los 3 tornillos de montaje del fondo del panel trasero.
3. Separar el panel trasero unos 4,0 cm de la fuente de energía.
4. Verificar que la energía del sistema esté puesta en OFF (apagado)
y desconectada. Aflojar los tornillos que sujetan los 3 cables de
corriente (L1- L2- L3) a la parte de arriba del interruptor de energía.
(Ver
Figura 67 en la página 202).
5. Halar los cables hacia arriba y sacarlos del interruptor de energía.
6. Aflojar los tornillos que sujetan los 2 cables (rojo, negro) al interruptor
auxiliar que está encima del interruptor de energía, detrás de los cables
L1-L2-L3.
7. Halar los cables hacia arriba para sacarlos del interruptor auxiliar.
8. Aflojar los tornillos que sujetan los 3 cables de corriente (T1-T2-T3) por el fondo del interruptor de energía.
9. Halar los cables hacia abajo para sacarlos del interruptor de energía.
Número juego Descripción
228880 Juego: interruptor de energía Powermax105/125 CE 400 V/CCC 380 V/CSA 480 V, 600 V
Tornillos de montaje panel trasero
