154 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema
Prueba 1 – entrada de voltaje
Síntoma: falla de voltaje (0-60-0, -1 o -2)
 Medir el voltaje de línea en la parte de arriba del interruptor de energía (S1) en la posición OFF (apagado) (O).
 Medir el voltaje de entrada al circuito rectificador de entrada con el interruptor en la posición ON (encendido) (I).
 El voltaje CA entre 2 cables cualesquiera de entrada deberá ser igual al voltaje de línea.
 Si el voltaje que llega al interruptor de energía es el debido y el del circuito rectificador de entrada está bajo,
reemplazar el interruptor de energía.
 Medir el voltaje de salida del circuito rectificador de entrada.
 VCD de salida = voltaje de línea x 1,414 VCD.
 Todos los valores deben caer dentro del ±15%.

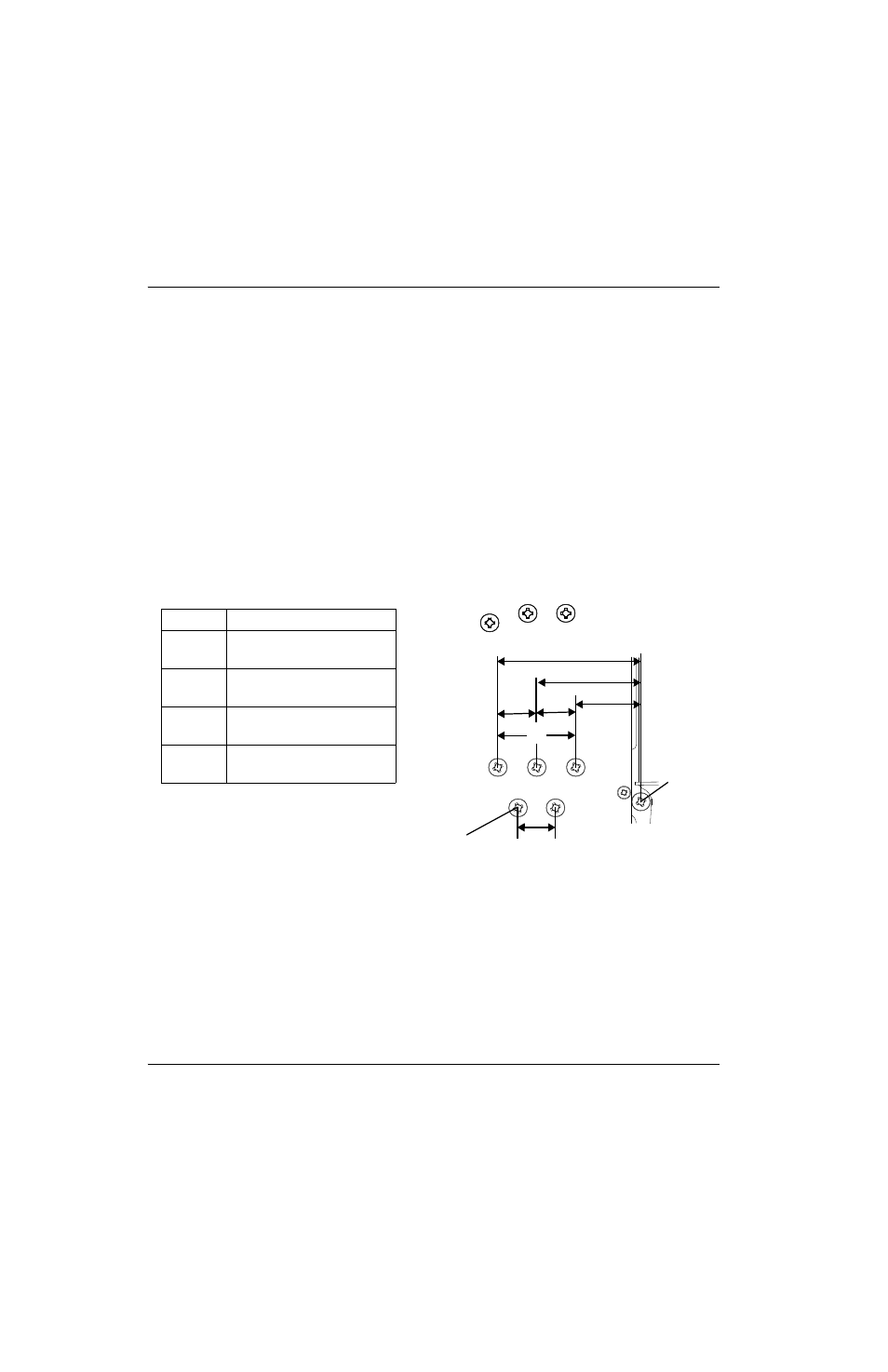

Figura 20
 Los colores de los cables pueden variar si no son los de Hypertherm.
Trifásica
L1
Negro (CSA)
Marrón (CE)
L2
Blanco (CSA)
Negro (CE)
L3
Rojo (CSA)
Gris (CE)
Tierra de
protección Verde (CSA)
Verde/amarillo (CE)
VL
VL VL
3 entradas a tierra VL/1,732 VL
VL X 1,414 Cable negro
A tierra
VL – voltaje de línea alimentación
