Powermax125 Manual de servicio 808073

273

10 – Reemplazo de componentes de la antorcha

Reemplazar el mango

Quitar el mango

Quitar el mango y otros componentes es necesario en el caso de muchas reparaciones. Son varios los procedimientos
de esta sección que mencionan este método. Para reemplazar el mango, necesita quitarle primero todos sus
componentes interiores.

1. Poner la energía en OFF (O) (apagado) y desconectar la energía eléctrica y la alimentación de gas de la antorcha.

2. Quitarles los consumibles a la antorcha.

3. Colocar la antorcha sobre una superficie plana con el lado izquierdo del mango boca arriba.

El lado izquierdo del mango es el que tiene los tornillos.

Quizá sea conveniente sujetar con una pinza los cables y mangueras de la antorcha para
que no se muevan.

4. Quitarle los tornillos al lado izquierdo del mango.

5. Con cuidado de que el resorte del gatillo no salte del mango, sacar de la antorcha el lado izquierdo del mango.

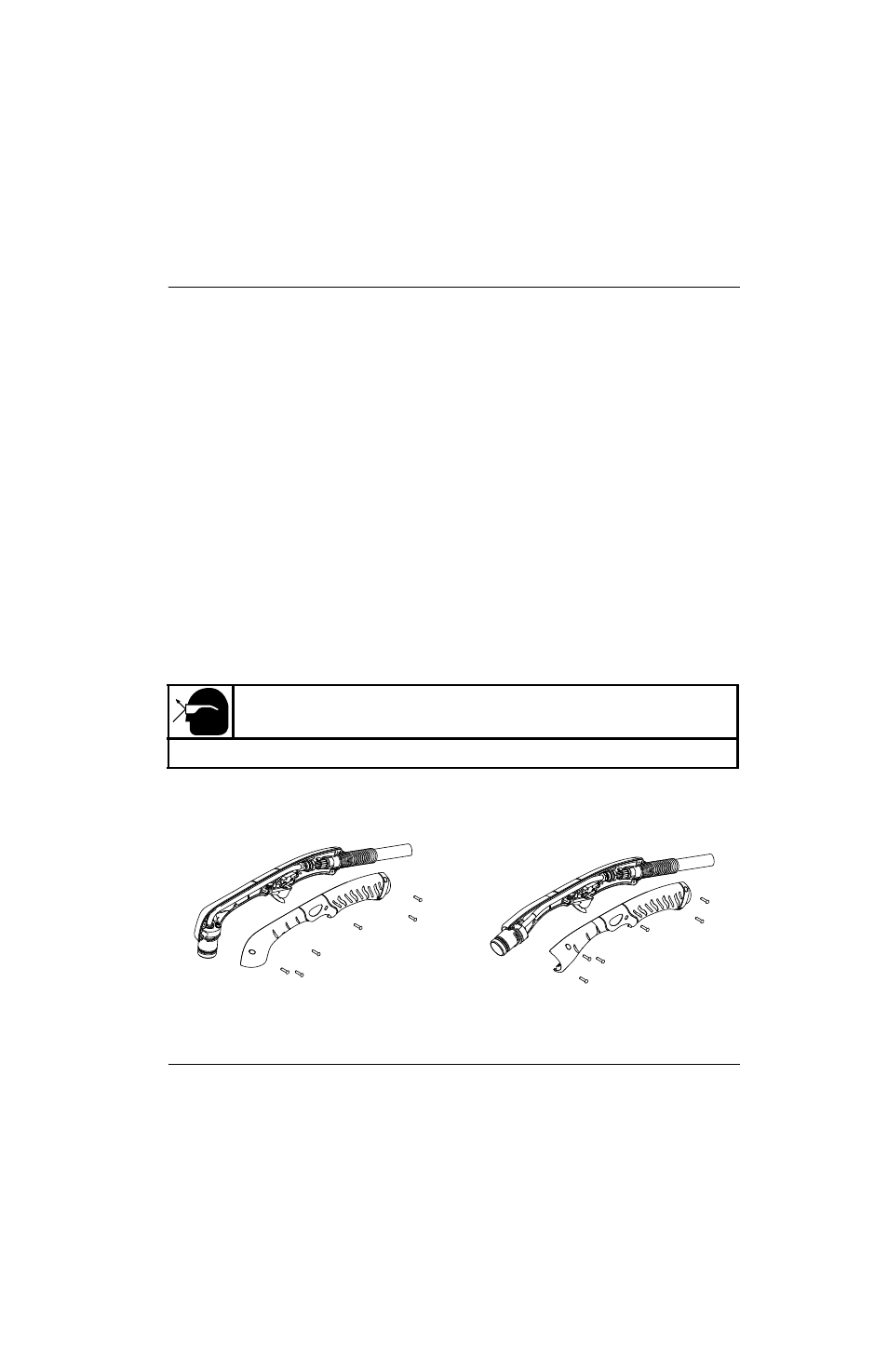

Figura 121

En el caso de la antorcha manual de 15°, levantar con cuidado el extremo derecho del
mango. Introducir un destornillador plano por el extremo izquierdo de las dos mitades del
mango. Dar vuelta ligeramente al destornillador para levantar el mango. (Ver

Figura 122).

Juego

Descripción

428154

Juego: repuesto mango antorcha Duramax Hyamp 15°

428155

Juego: repuesto mango antorcha Duramax Hyamp 85°

¡PRECAUCIÓN!

Llevar puestas gafas de seguridad porque el resorte del gatillo pudiera saltar del mango.
