Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

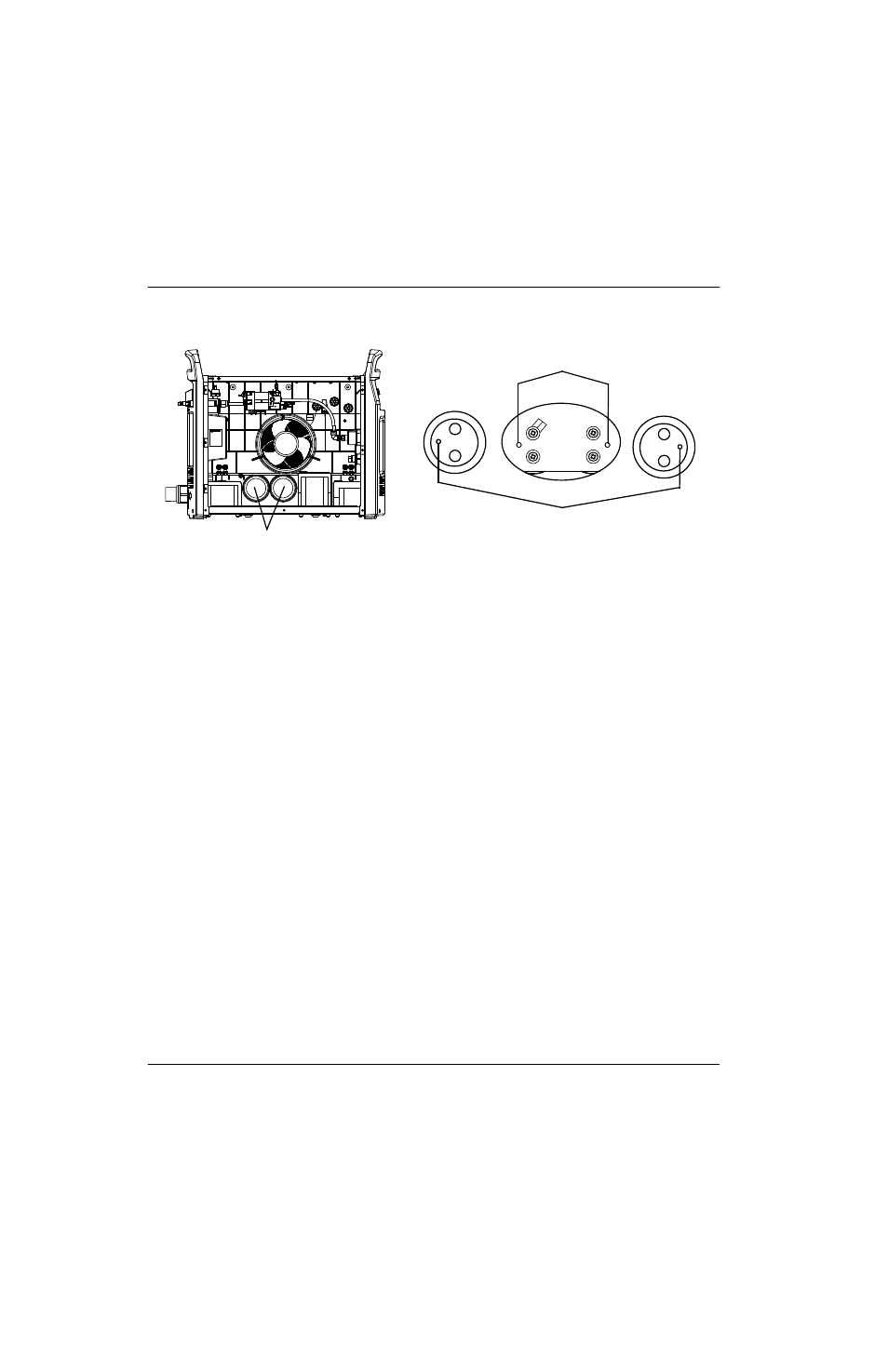

Figura 88

7. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta protectora al ventilador en la página 220.

b. Ver Instalar la barrera componente en la página 177.

c. Ver Instalarle la cubierta a la fuente de energía en la página 176.

d. Volver a conectar la energía eléctrica y la alimentación de gas.

C151

C152

+

+

_

_

+

+

Puntos de polaridad supercapacitor

Supercapacitores

Orificios de observación tarjeta de alimentación
