Powermax125 Manual de servicio 808073

275

10 – Reemplazo de componentes de la antorcha

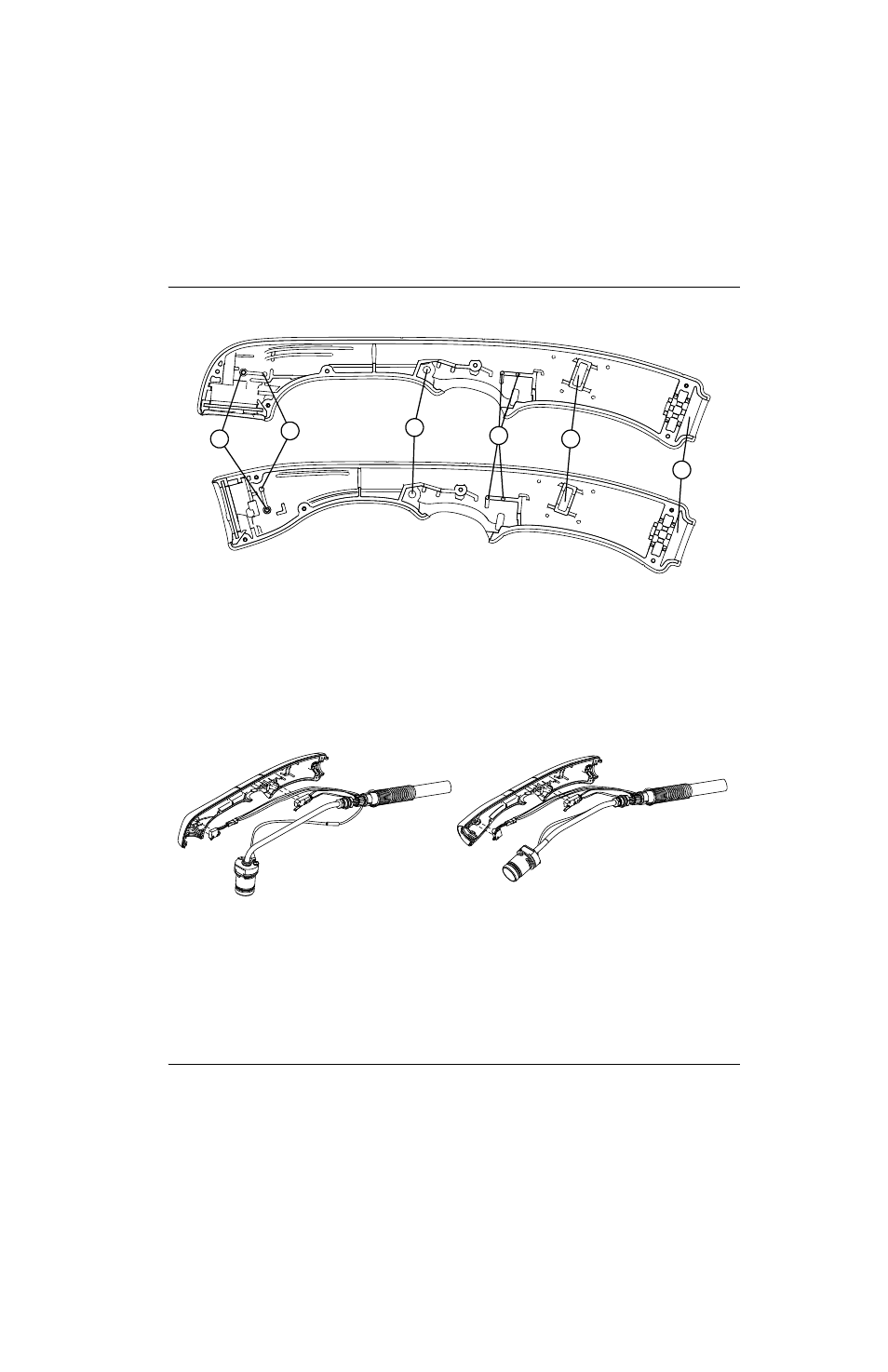

Figura 124

9. Levantar el interruptor de arranque de los 2 soportes de montaje haciendo palanca con un destornillador plano.

Figura 125

1

2

3

4

5

6

1

Orificio montante interruptor de sensado capuchón

2

Montante de soporte interruptor de sensado
capuchón

3

Orificio del eje de giro del gatillo

4

Montante de soporte interruptor de arranque

5

Ranura para brida de boquilla manguera de gas

6

Ranura del pasacables
