158 Powermax125 Manual de servicio 808073
8 – Localización de problemas y ensayos al sistema

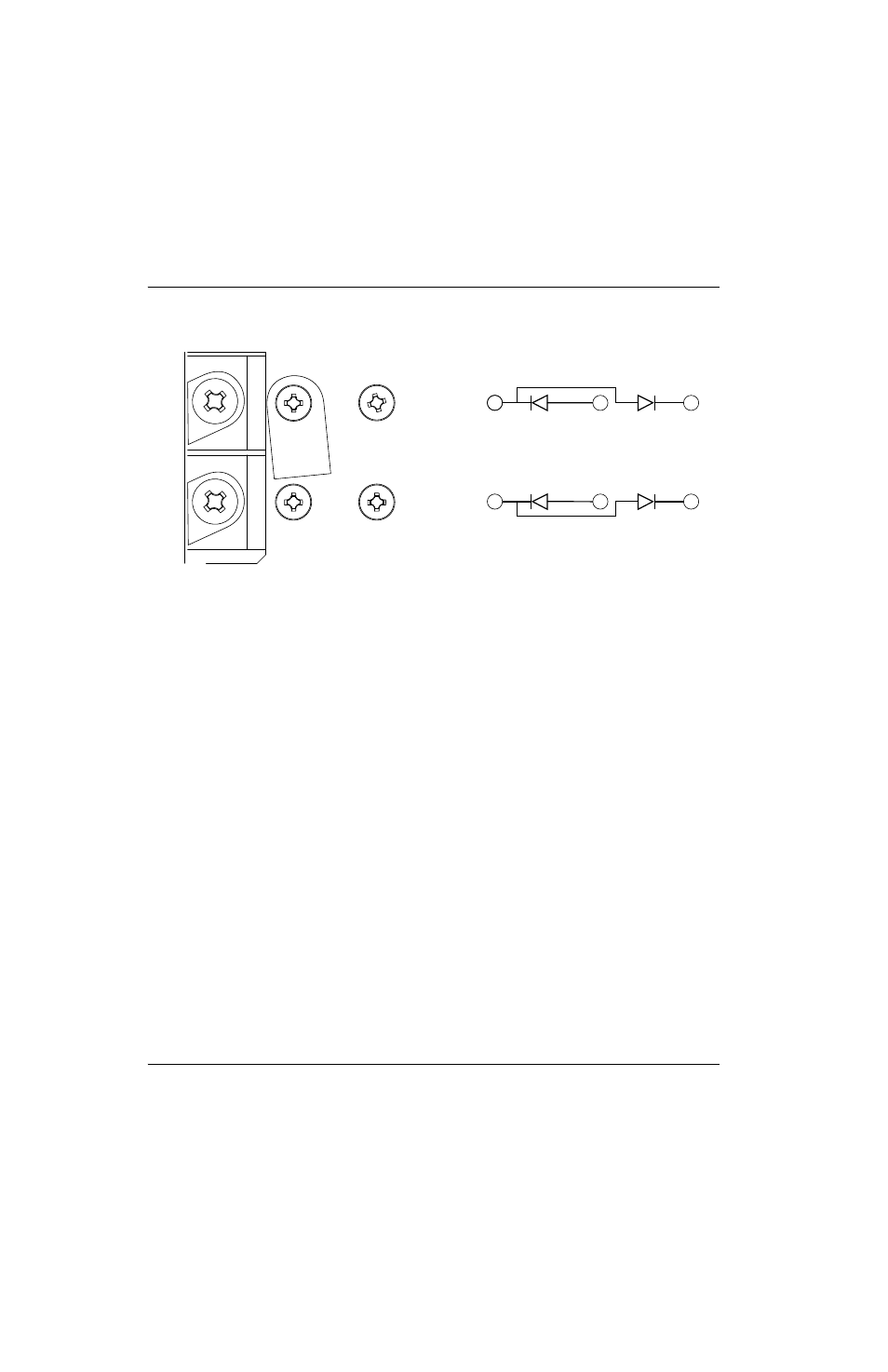

Prueba 3 – diodos de salida
 Poner el interruptor de energía en OFF (apagado) y desconectar el cable de alimentación.
 Medir los 4 diodos del puente con un ohmímetro en modo prueba de diodos.
 Para cada diodo, el valor medido con las puntas del ohmímetro en un sentido deberá ser el correspondiente
a “abierto” (resistencia muy alta) y de 0,1 V a 1,0 V al invertir las puntas.
 Un diodo está en corto si el valor es inferior a 0,1 V. Reemplazar ambos puentes.
 Un diodo está abierto si el valor es mayor que 1,0 V en ambos sentidos. Reemplazar ambos puentes.
 En cada caso, la masa de señal (negro) deberá estar en 3.
 Reemplazar siempre los diodos de salida en pareja.
Prueba 4 – sensor de temperatura inversor
Síntoma: aparece el código de falla 0-40 en la pantalla del operador.
Quitar la energía y dejar que el sistema alcance la temperatura ambiente (al menos 60 minutos después de usado).
Si el sistema tiene un bloqueo de seguridad de la temperatura, en la pantalla del operador aparecerá un código de falla
0-40 o uno 0-99. Mostrar la pantalla de servicio y comprobar el campo de referencia “F” para el código de falla activo
(el más reciente). El código de falla 0-40 aparece en la pantalla operador, pero necesita identificar la variante específica
de dicho código:
 0-40-2 módulo inversor por debajo de la temperatura.
 0-40-3 módulo inversor por encima de la temperatura.
Si el código de falla 0-99 aparece en la pantalla del operador, mostrar la pantalla de servicio y comprobar el campo
“F” del:
 2-10-0 sensor de temperatura del módulo inversor abierto.
 2-10-1 sensor de temperatura módulo inversor en corto.
3 2 1
3 2 1
3 2 1
3 2 1
