Powermax125 Manual de servicio 808073

197

9 – Reemplazo de componentes de la fuente de energía

9. Si se va a reemplazar el pasacables, aflojar y quitar la tuerca del pasacables que está por dentro de la fuente

de energía.

10. Quitar las demás piezas del conector de pasacables que están por fuera de la fuente de energía.

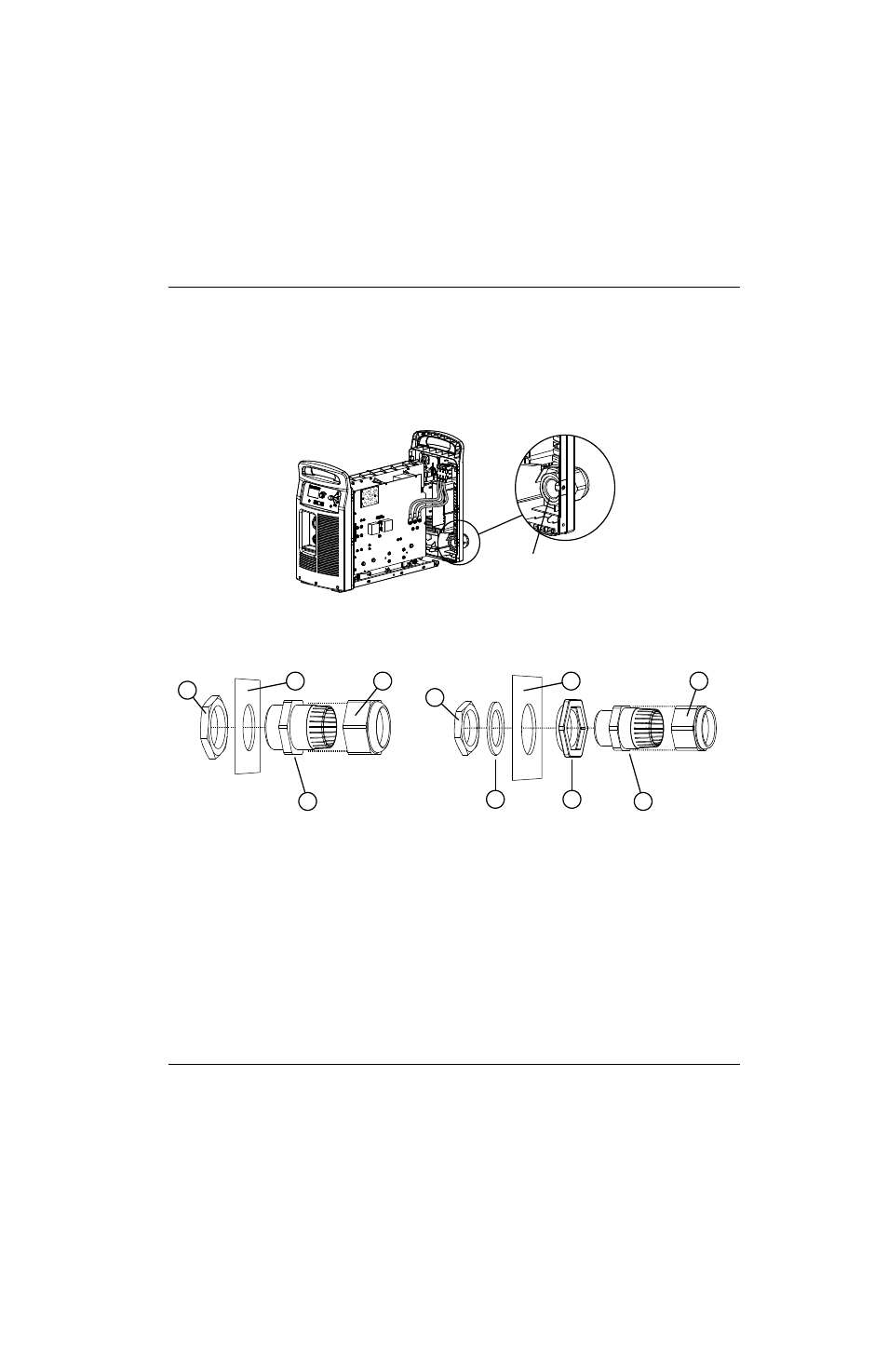

Figura 63

Tuerca pasacables por dentro de la fuente
de energía

1

3

4

5

6

Pasacables modelos CE

Pasacables modelos CSA/CCC

1

4

5

6

2

1

Tuerca pasacables por dentro de la fuente
de energía

2

Arandela de aluminio (solo modelos CSA/CCC)

3

Adaptador pasacables (solo modelos CSA/CCC)

4

Pasacables

5

Tuerca de retención pasacables

6

Panel trasero fuente de energía
