206

Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

3. Usar los 3 tornillos de montaje para sujetar la tarjeta de control al panel frontal. Apretar el tornillo del fondo primero

para asegurar que la tarjeta de control quede adecuadamente alineada y, después, apretar los 2 tornillos de arriba.
Apretar los 3 tornillos a 8,1 kg·cm.

4. Alinear el borde plano interior de la perilla del interruptor de modo de operación (la que tiene la línea blanca) con

el borde plano del montante de la tarjeta de control y empujarla para que entre.

5. Alinear el borde plano interior de la perilla de ajuste de corriente con el borde plano del montante de la tarjeta

de control y empujarla para que entre.

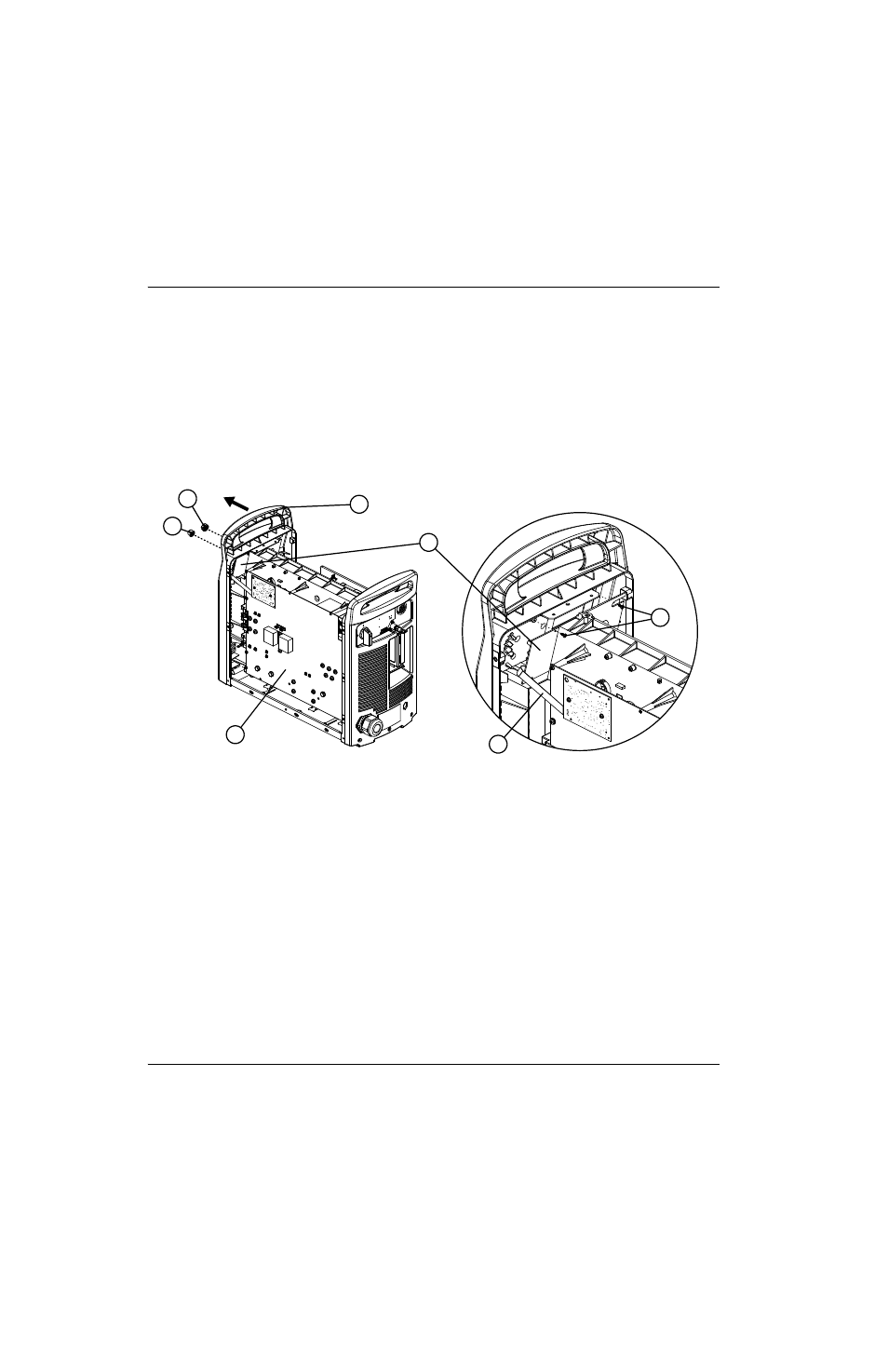

Figura 71

6. Efectuar los siguientes procedimientos:

a. Ver Instalar el soporte de panel lateral en la página 179.

b. Ver Instalar la barrera componente en la página 177.

c. Ver Instalarle la cubierta a la fuente de energía en la página 176.

d. Volver a conectar la energía eléctrica y la alimentación de gas.

1

2

3

5

6

7

4

1

Perilla ajuste de corriente

2

Perilla modo de operación

3

Tarjeta de alimentación

4

Cable de cinta

5

Tornillos de montaje de arriba

6

Tarjeta de control

7

Parte de arriba panel frontal
