Powermax125 Manual de servicio 808073 35
2 – Instalación de la fuente de energía

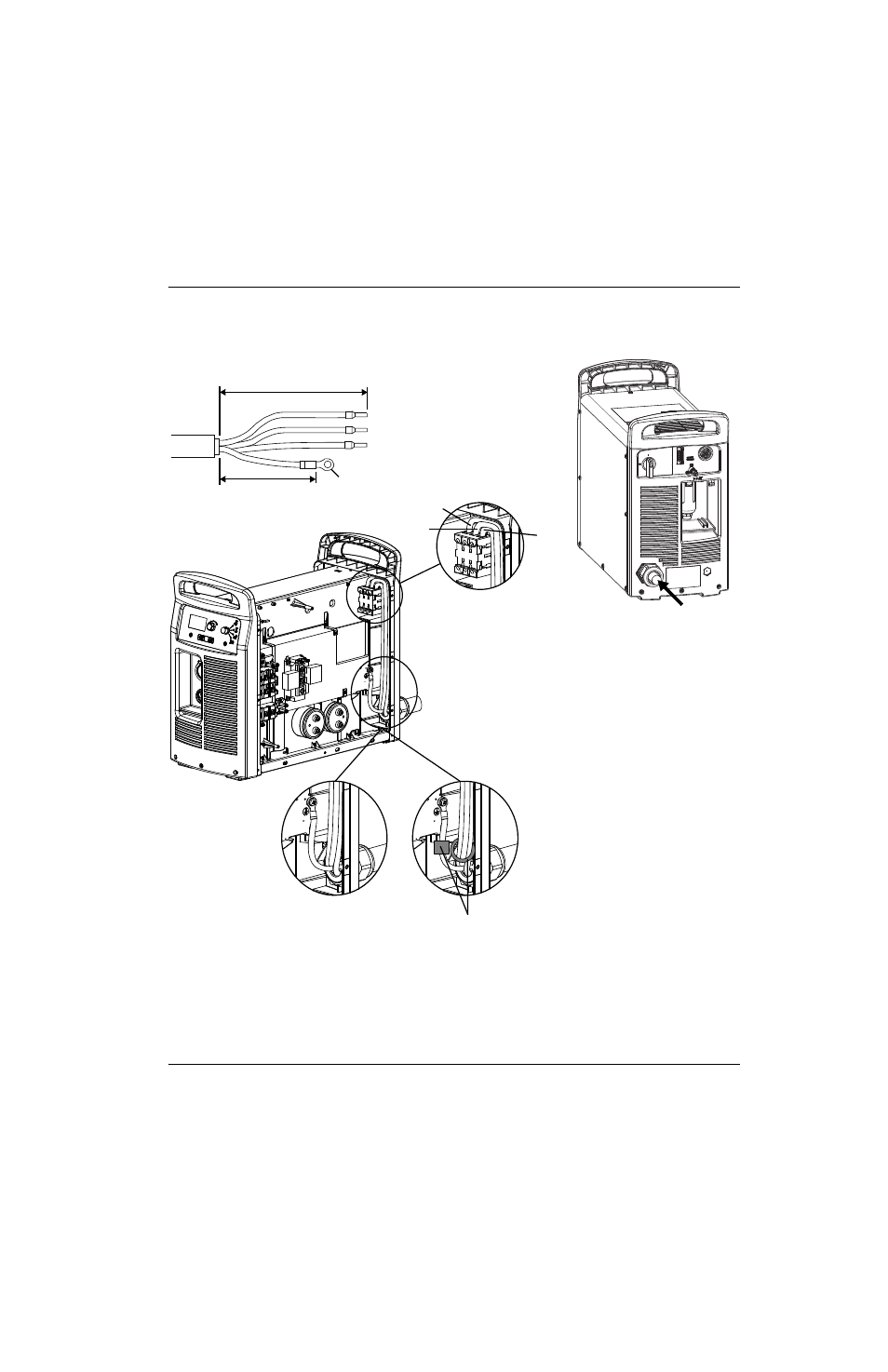

Pelar y preparar los alambres del cable de alimentación como se muestra en la figura siguiente. En el caso de las
unidades CE, los núcleos de ferrita van alrededor de los tres cables de alimentación y del cable a tierra; los modelos
CSA y CCC no llevan núcleos de ferrita en el cable de alimentación.
 Las unidades CCC se envían sincable de alimentación. Para mantener la certificacion CE
se necesita instalar el juego de cable de alimentacion 228886.
L1
L2
L3
L1
L2
L3
A tierra
419 mm
203 mm
6 mm
Pasar el cable por el pasacables
y apretarlo
Cables de alimentación
CSA/CCC
(sin núcleo de ferrita)
Cable de alimentación CE
(núcleos de ferrita en los
cables de alimentación
y el cable a tierra)
