Powermax125 Manual de servicio 808073 187
9 – Reemplazo de componentes de la fuente de energía

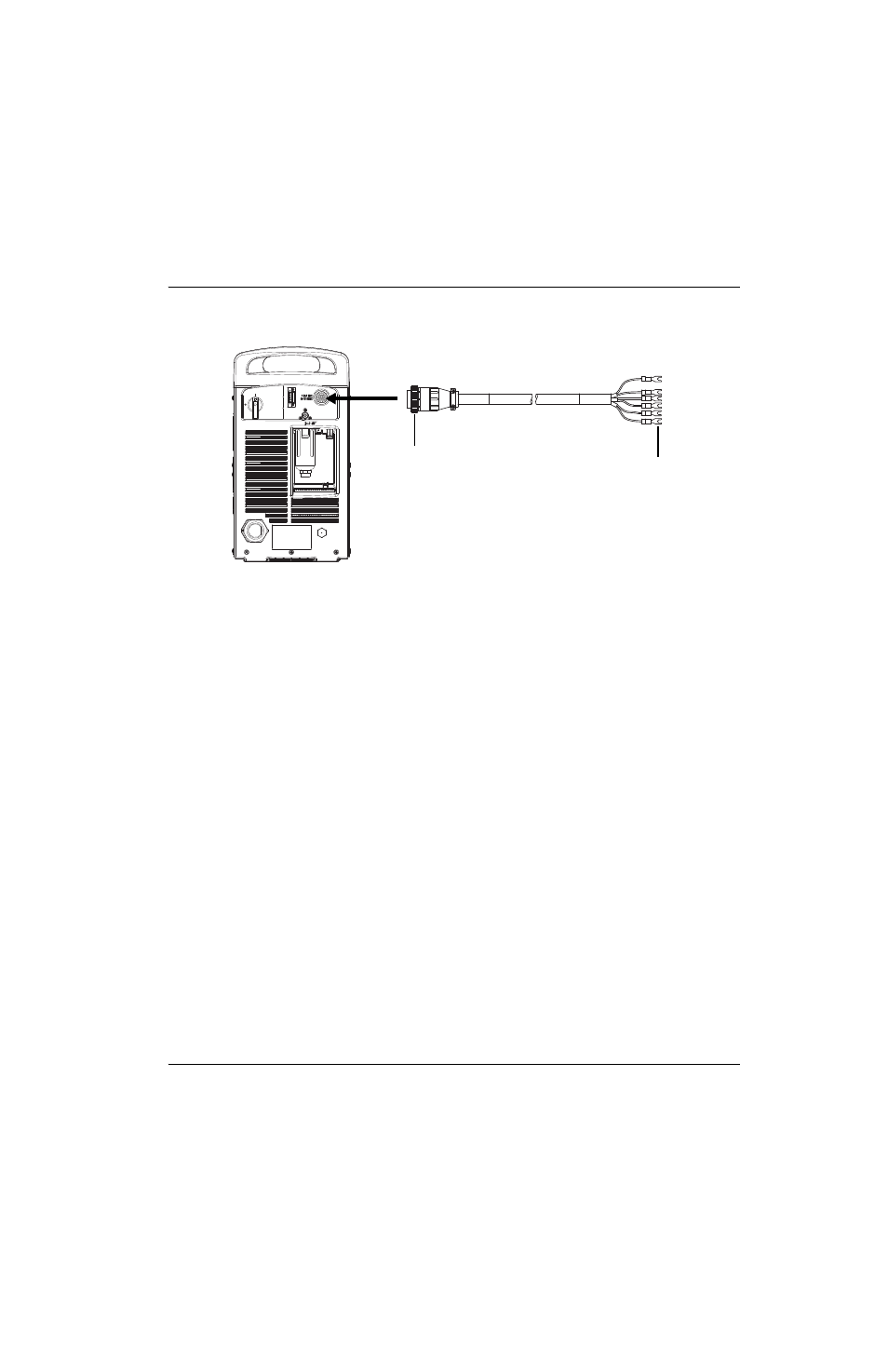

Figura 52
Instalar el cable de interfaz serie RS-485
Para información sobre la conexión de un dispositivo externo al conector de interfaz serie RS-485 y los números de pieza
de los diferentes cables de este tipo que ofrece Hypertherm, consultar
Conectar un cable de interfaz serie RS-485
opcional en la página 106.
1. Efectuar los siguientes procedimientos:
a. Ver Desconectar la energía eléctrica y alimentación de gas en la página 170.
b. Ver Quitarle la cubierta a la fuente de energía en la página 176.
c. Ver Quitar la barrera componente en la página 177.
d. Ver Quitar el soporte de panel lateral en la página 178.
2. Levantar el extremo derecho de la etiqueta del interruptor de energía haciendo palanca con un cuchillo
o destornillador plano. (Ver Figura 53).
3. Desprender la mitad derecha hasta la línea de perforación.
4. Sujetar la mitad izquierda de la etiqueta al mismo tiempo que se arranca la derecha. Desechar la mitad derecha
de la etiqueta.
Número juego Descripción
228539 Juego: puerto interfaz serie, cables internos y tarjeta RS-485
CPC
Terminales de horquilla
