Powermax125 Manual de servicio 808073

75

6 – Montaje de antorcha mecanizada

10. Enroscar el acople en la camisa de montaje.

11. Si está montando una antorcha mecanizada de longitud total, enroscar el manguito de posicionamiento en el acople.

Si está montando una mini antorcha mecanizada, enroscar el adaptador en el acople.

12. Enroscar el pasacables en el manguito de posicionamiento (antorcha mecanizada de longitud total) o en el

adaptador (mini antorcha mecanizada).

13. Enroscarle la tuerca al pasacables.

14. Sujetar la antorcha al elevador según las instrucciones del fabricante.

15. Volver a instalar los consumibles en la antorcha.

Seleccionar los consumibles de la antorcha mecanizada

Los sistemas con antorcha mecanizada de longitud total Duramax Hyamp 180° o con mini antorcha mecanizada Duramax
Hyamp 180° vienen con un juego de consumibles para empezar, así como una caja de electrodos y boquillas de
repuesto. Hay dos juegos de consumibles de antorcha mecanizada para empezar. Uno de ellos contiene el capuchón
de retención estándar y, el otro, el capuchón de retención óhmico. Tenga en cuenta que el capuchón de retención, el
electrodo y el anillo distribuidor son los mismos para las aplicaciones de corte, ranurado y FineCut. Solamente el escudo
frontal y la boquilla serán diferentes.

Las dos antorchas mecanizadas utilizan los mismos consumibles. Los consumibles de antorcha mecanizada son con
protección. Por eso, si la antorcha toca la pieza a cortar, la boquilla no se dañará.

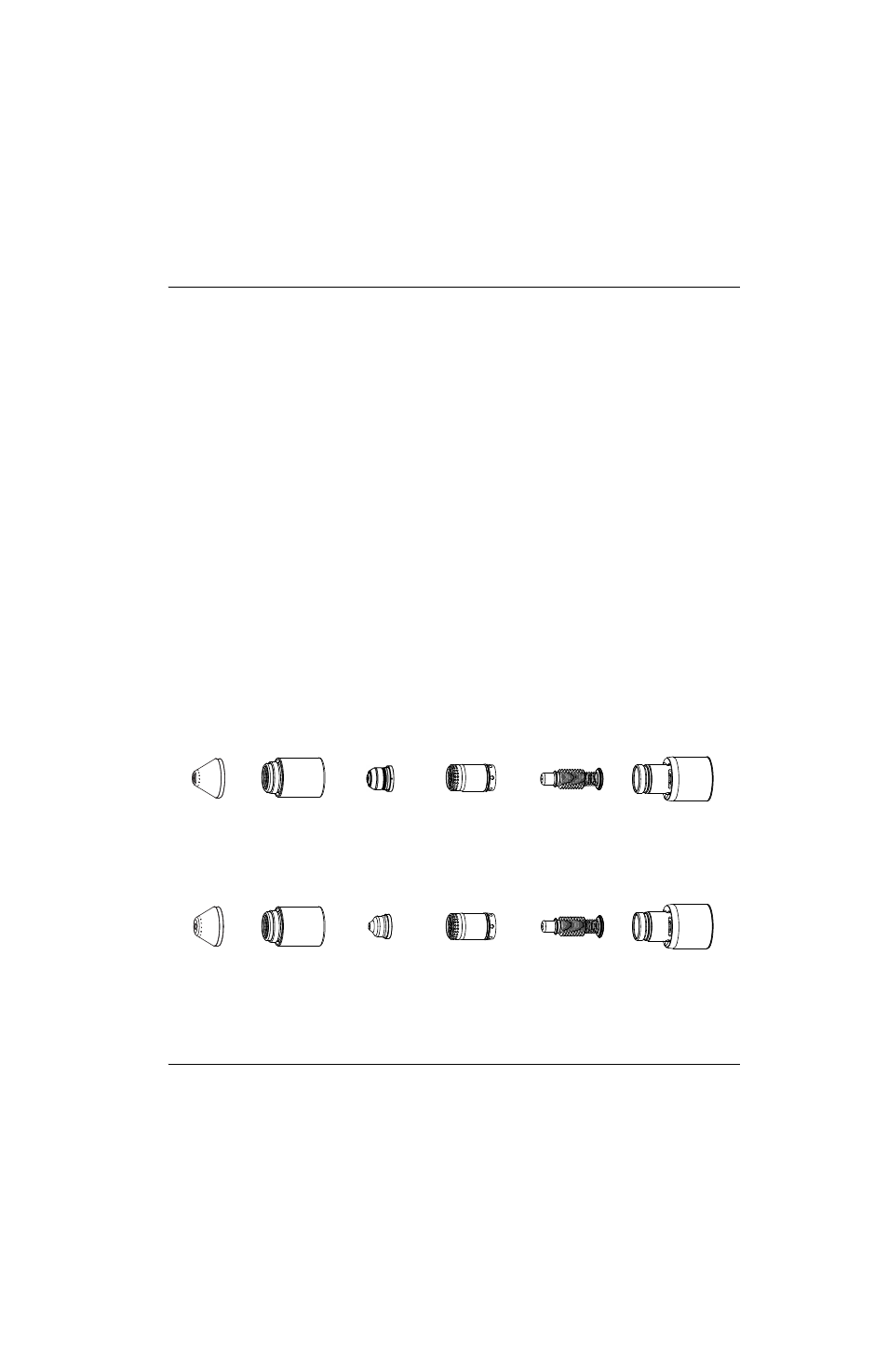

Consumibles antorcha mecanizada

Consumibles con protección antorcha mecanizada 105 A/125 A

Consumibles con protección antorcha mecanizada 45 A/65 A

220976

Escudo frontal

220975
Boquilla

220971

Electrodo

220997

Anillo distribuidor

220977

Capuchón

de retención

420168

Escudo frontal

220977

Capuchón

de retención

420158 (45 A)
420169 (65 A)

Boquilla

220971

Electrodo

220997

Anillo distribuidor
