Powermax125 Manual de servicio 808073 71
6 – Montaje de antorcha mecanizada
Desensamblar la antorcha mecanizada
Posiblemente se necesite desensamblar la antorcha mecanizada para montarla en una mesa de corte (ver Montar la
antorcha en la página 74). Otro motivo para desensamblar la antorcha mecanizada puede ser convertirla de antorcha
mecanizada de longitud total en mini antorcha (ver
Convertir una antorcha mecanizada de longitud total en una mini
antorcha en la página 73).
 Al desacoplar y volver a acoplar las piezas de la antorcha, mantener la misma orientación
del cabezal con respecto a los cables y mangueras de la antorcha. Torcer el cabezal en
relación con los cables y mangueras de la antorcha puede dañar los cables.
1. Desconectar los cables y mangueras de la antorcha de la fuente de energía y quitarle los consumibles a la antorcha.
2. Desenroscar la tuerca que une el pasacables con el manguito de posicionamiento y correrla para atrás, a lo largo
de los cables y mangueras de la antorcha.
3. Si se está desensamblando una antorcha mecanizada de longitud total, desenroscar el pasacables del manguito
de posicionamiento. Si se está desensamblando una mini antorcha mecanizada, desenroscar el pasacables del
adaptador. Correr el pasacables para atrás junto con los cables y mangueras de la antorcha.

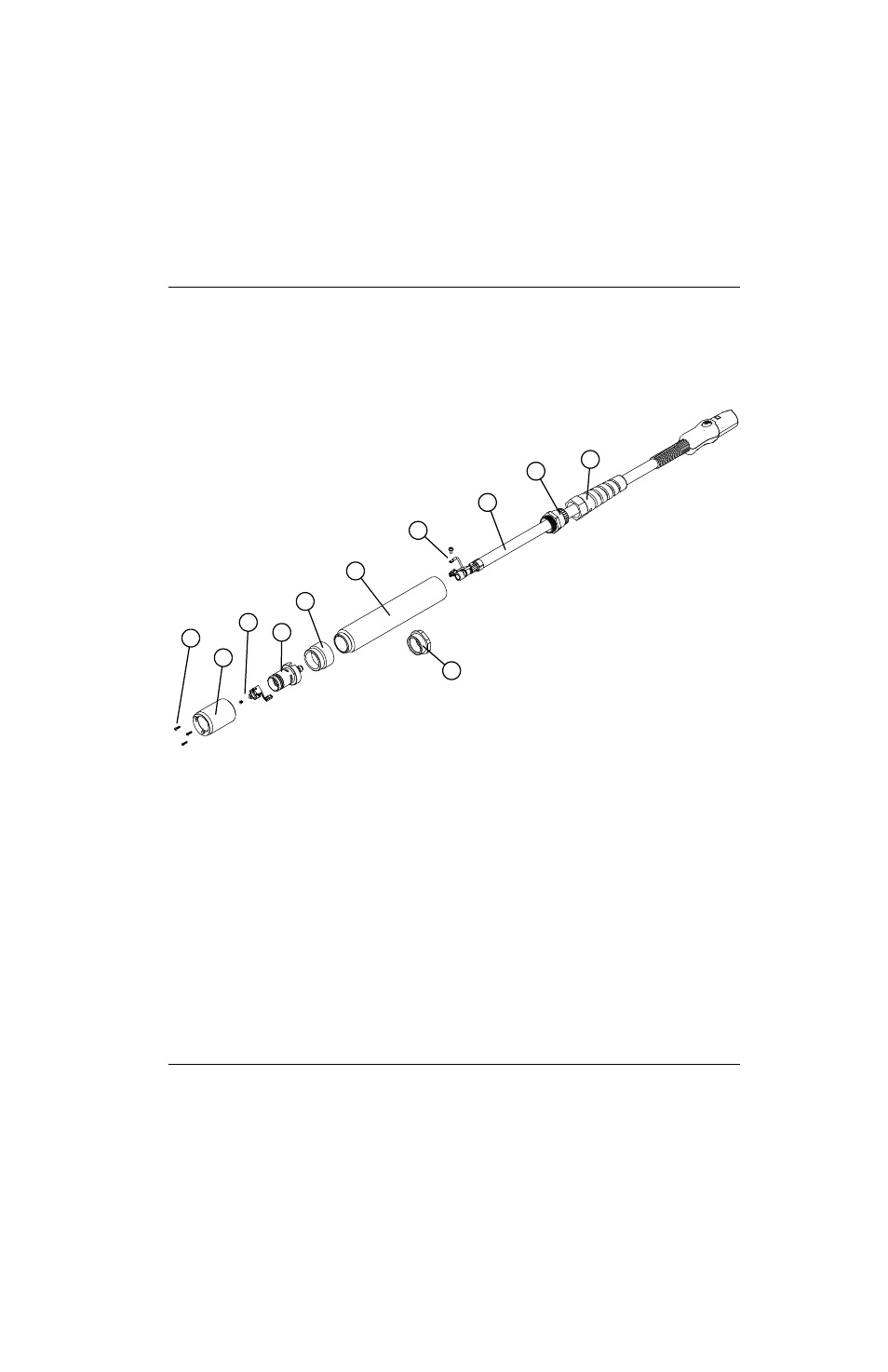

6
1
4
2
5
3
9
8
7
10
11
1 Tornillos camisa de montaje
2 Camisa de montaje
3 Interruptor de sensado capuchón y tornillo
4 Cuerpo de antorcha
5 Acople
6 Manguito de posicionamiento (solo antorcha
mecanizada de longitud total)
7 Adaptador (solo mini antorcha mecanizada)
8 Cable arco piloto y tornillo
9 Cables y mangueras de la antorcha
10 Pasacables
11 Tuerca del pasacables
