Powermax125 Manual de servicio 808073

9 – Reemplazo de componentes de la fuente de energía

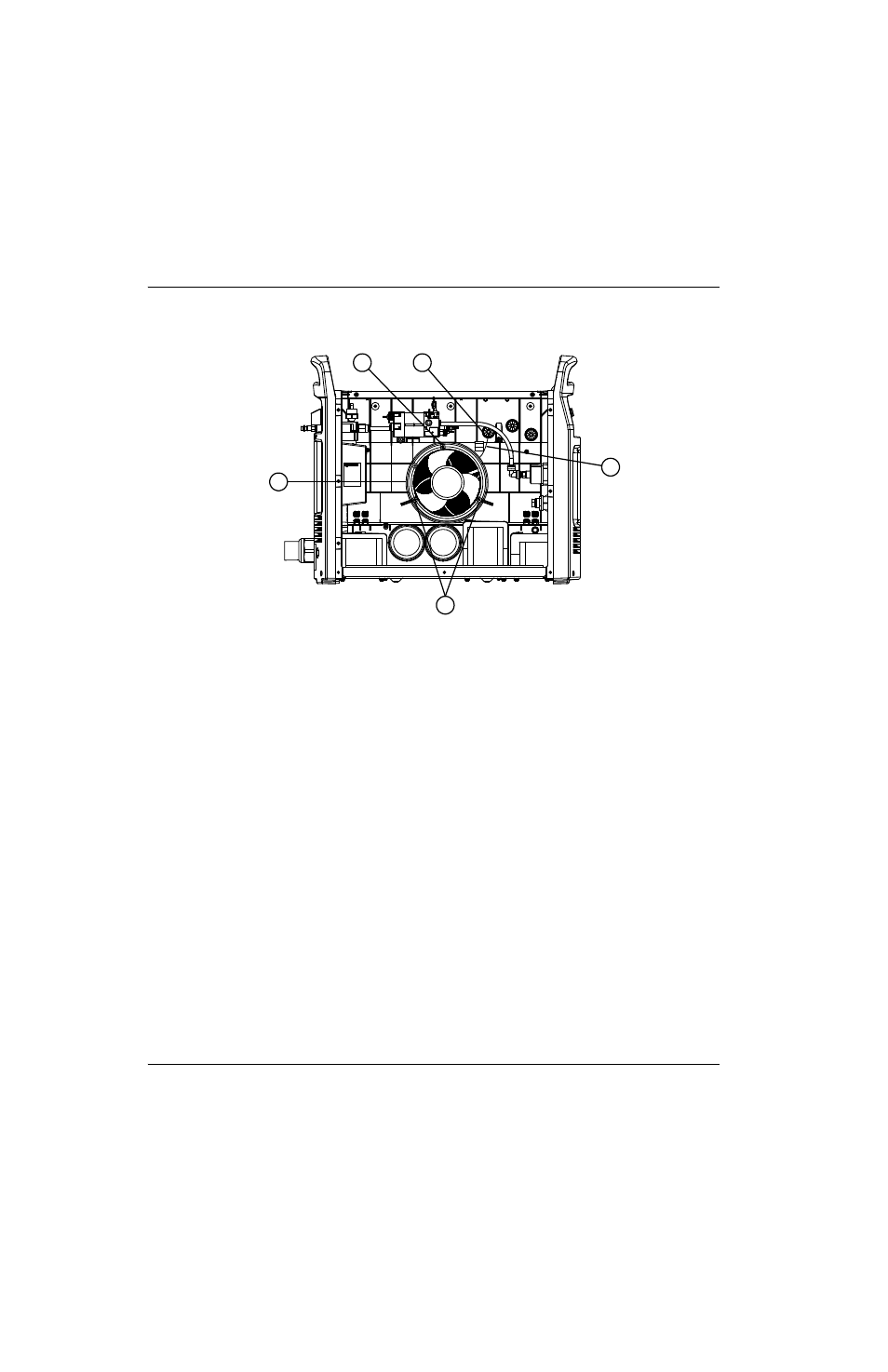

Figura 79

9. Efectuar los siguientes procedimientos:

a. Ver Instalarle la cubierta protectora al ventilador en la página 220.

b. Ver Instalar el soporte de panel lateral en la página 179.

c. Ver Instalarle la cubierta a la fuente de energía en la página 176.

d. Volver a conectar la energía eléctrica y la alimentación de gas.

1

2

1

3

4

1

Ubicación tornillos de montaje

2

Brida ventilador

3

Cable ventilador

4

Pasahilos izquierdo
